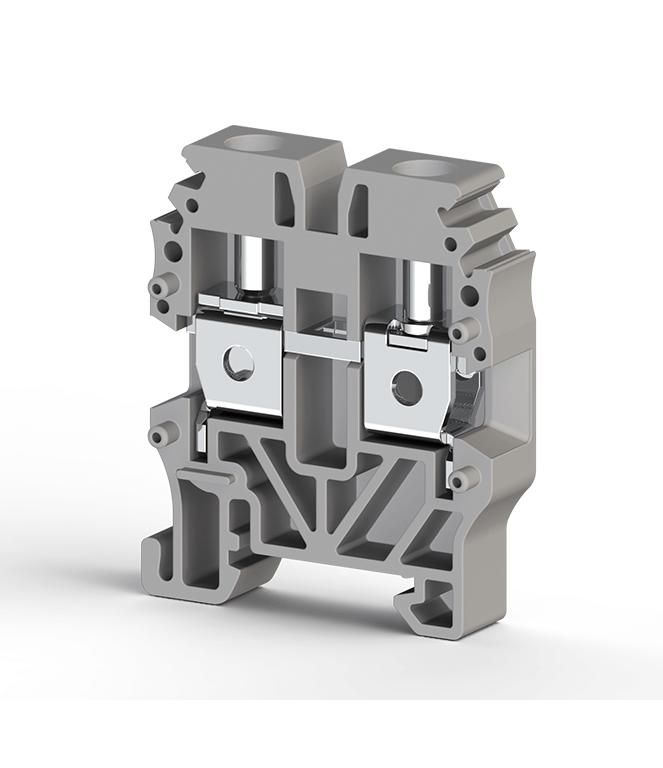

Миниклеммник винтовой 4кв.мм сер. MVK4 Klemsan 304439

Клеммник винтовой 4 кв.мм серия MVK4 от Klemsan предназначен для надёжного соединения проводов сечением до 4 мм2 в распределительных щитах, на пультах управления и в оборудовании с высокими требованиями к долговечности контакта. Артикул 304439 - это проверенное решение для монтажа в условиях постоянной нагрузки.

Назначение и область применения

Клеммник винтовой 4 кв.мм серия MVK4 используется для создания разъёмных или постоянных электрических соединений между проводами, кабелями и устройствами. Подходит для силовых цепей, управления, сигнализации и заземления. Часто применяется в промышленном оборудовании, системах автоматизации, щитах распределения энергии и на объектах с умеренной вибрацией.

Технические характеристики

• Сечение провода: до 4 мм2 (медный или алюминиевый)
• Тип крепления: винтовой зажим
• Максимальное напряжение: 500 В переменного тока (AC)
• Максимальный ток: 28 А (при температуре +30C)
• Рабочая температура: от –25C до +85C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Материал корпуса: самозатухающий полиамид PA66
• Цвет: белый
• Количество полюсов: однополюсный

Совместимость и монтаж

Клеммник винтовой 4 кв.мм серия MVK4 монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть фиксатор на рейке - никаких дополнительных креплений не требуется. Провод вставляется в гнездо до упора и зажимается винтом отверткой. Убедитесь, что изоляция срезана точно на 8–10 мм, чтобы избежать плохого контакта или повреждения жилы. Клеммник совместим с одножильными и многожильными проводами, но для многожильных рекомендуется использовать наконечники.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Материалы корпуса имеют класс горючести UL94 V-0. Напряжение пробоя изоляции более 2500 В. Все компоненты проходят контроль качества на соответствие европейским нормам безопасности.

Преимущества

• Устойчивый контакт благодаря точному зажиму винта - снижает риск перегрева
• Высокая механическая прочность корпуса выдерживает вибрацию и удары
• Простота монтажа и демонтажа - не требует специнструментов
• Чёткая маркировка полюса позволяет легко идентифицировать вход/выход
• Затухающая пластмасса предотвращает распространение пламени при аварийном нагреве

Ограничения применения

• Не предназначена для работы во влажных средах, на улице или в помещениях с повышенной запылённостью - степень защиты IP20 не обеспечивает герметичность
• Не подходит для проводов сечением больше 4 мм2 - возможен перегрев и оплавление
• Не рекомендуется для частых подключений/отключений - винты теряют усилие затяжки после нескольких циклов
• Алюминиевые провода требуют обязательного использования переходных наконечников

Примеры использования

• Подключение выходов частотных преобразователей к двигателям
• Разводка сигналов управления в панелях CNC-станков
• Объединение заземляющих проводников в распределительном щите
• Соединение датчиков и исполнительных механизмов в системах автоматизации

Практические советы

• Перед затяжкой винта проверьте, что провод полностью вошёл в гнездо - слабый контакт вызывает нагрев
• Используйте отвёртку с регулируемым моментом - переусиливать нельзя, можно повредить внутреннюю планку
• Для многожильных проводов всегда используйте обжимные наконечники типа “пальцы” или “кольца”
• При групповой установке нескольких клеммников оставляйте минимум 5 мм свободного пространства между ними для теплоотвода
• Проверяйте плотность зажима через 1–2 месяца после первого включения - особенно в условиях колебаний температуры
