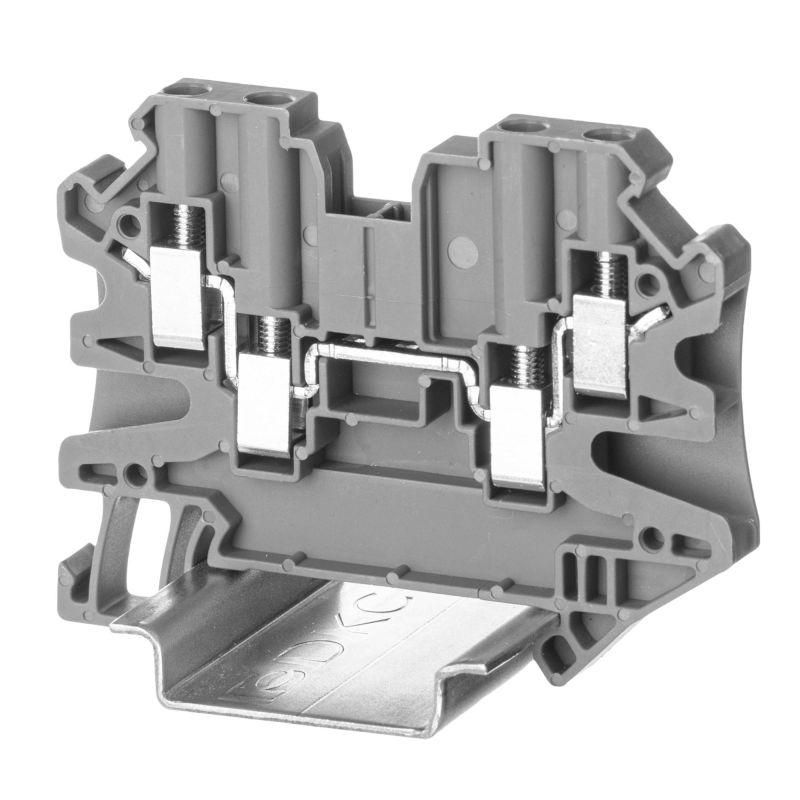

Клемма проходная винтовой зажим 4 точки подключен. кв.мм сер. (уп.60шт) DKC TUR-4-QUATTRO ДКС

Клемма проходная винтовой зажим 4 точки подключения 4 кв.мм серая от DKC (ДКС), артикул tur-4-quattro, обеспечивает надёжное соединение четырёх проводников на одной платформе. Подходит для монтажа на DIN-рейку и применяется в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Эта клемма используется для последовательного соединения проводов в цепях управления, силовой разводки и распределения электроэнергии. Четыре точки подключения позволяют организовать проходной контакт без дополнительных перемычек. Применяется в щитах автоматики, на станках, конвейерах, системах освещения и других устройствах, где требуется компактное и надёжное соединение.

Технические характеристики

• Тип соединения: винтовой зажим - устойчив к вибрациям и позволяет многократно переподключать провода
• Количество контактов: 4 - каждая точка работает независимо, но все находятся на одном потенциале
• Диапазон сечений проводов: 0,14–6 мм2 - подходит для медных и алюминиевых жил
• Номинальный ток: 32 А - рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ
• Способ монтажа: фиксация на DIN-рейку 35 мм - совместима со стандартными шинами
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения
• Ширина: 6,2 мм, высота: 47,5 мм - компактный форм-фактор для плотной укладки
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к химическим воздействиям и механическим повреждениям
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал, не распространяет пламя
• Цвет: серый - стандартизированная окраска для удобства визуального различения
• Поддержка замыкающих пластин: да - можно использовать перемычки для создания цепочек между соседними клеммами
• Положение подключения: сбоку - провода вводятся параллельно поверхности рейки, что снижает риск перегиба

Совместимость и монтаж

Клемма tur-4-quattro легко фиксируется на стандартной DIN-рейке 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких инструментов не требуется. Провода вставляются в зажимы сбоку, затягиваются отверткой. Каждый винт имеет маркировку для быстрого определения контакта. Устройство поддерживает установку металлических замыкающих пластин - они обеспечивают гальваническую связь между соседними клеммами без дополнительных перемычек. Обратите внимание: посадочные размеры соответствуют стандартным решениям DKC, поэтому клемма совместима с другими изделиями серии “Винтовые клеммы”.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 - это гарантирует самозатухание при возгорании. Номинальное напряжение 1000 В и рабочий ток 32 А соответствуют требованиям IEC 60947-7-1. Сертифицировано для использования в промышленных условиях. Отсутствие открытых токоведущих частей после монтажа исключает случайное прикосновение.

Преимущества

• Четыре контакта в одном модуле - экономят место в щите
• Фиксация на DIN-рейку - быстрая сборка и замена
• Зажим с винтом - надёжное соединение даже при вибрациях
• Поддержка перемычек - возможность создания цепей без внешних проводов
• Устойчивость к широкому диапазону температур - подходит для суровых условий
• Серый цвет - единая цветовая схема для промышленных решений DKC

Ограничения применения

• Не предназначен для работы с проводами меньше 0,14 мм2 - возможен плохой контакт
• Не рекомендовано использование с многожильными проводами без наконечников - жилы могут деформироваться при затяжке
• Максимальное сечение - 6 мм2; более толстые провода не войдут в зажим
• Не следует применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - хотя корпус устойчив, он не является герметичным
• При использовании замыкающих пластин необходимо соблюдать полярность и порядок подключения - ошибки могут вызвать короткое замыкание

Примеры использования

• Распределение питания в автоматических щитах - один модуль заменяет три отдельных клеммы
• Связь датчиков и исполнительных механизмов в конвейерных линиях
• Объединение нулевых и заземляющих проводов в этажных щитах
• Создание цепей управления в системах HVAC с множеством входов/выходов

Практические советы

• Перед монтажом проверьте сечение провода - используйте калибратор, чтобы избежать перегрузки или слабого контакта
• Для многожильных проводов всегда используйте наконечники типа “штырь” или “вилка” - это предотвращает заплетание жил
• Затягивайте винты равномерно - переусердствовать нельзя, иначе повредится резьба или изоляция
• При групповом монтаже нескольких клемм оставляйте минимум 5 мм свободного места между ними - для доступа отвёртки и теплоотвода
• При необходимости удлинить цепь - используйте заводские замыкающие пластины, а не самодельные перемычки
• Проверяйте плотность соединения через 1–2 месяца после первого включения - особенно в условиях вибраций
