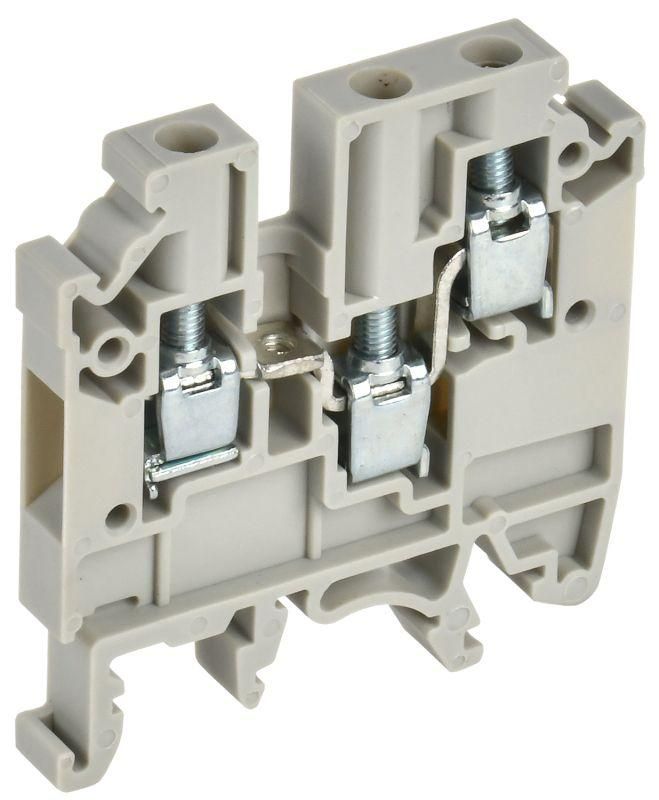

Колодка клеммная CTS-MC ARMAFIX 3 вывода 4кв.мм сер. IEK YCT12-00-3-K03-004

Колодка клеммная CTS-MC 3 вывода 4 кв.мм серая от IEK предназначена для надёжного электрического соединения проводов в распределительных щитах и промышленном оборудовании. Артикул yct12-00-3-k03-004 подходит для монтажа на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Колодка клеммная CTS-MC 3 вывода 4 кв.мм серая используется для коммутации силовых и управляющих цепей в условиях промышленной автоматизации, энергетики и инфраструктурных объектов. Подходит для подключения проводов в щитах управления, станках, конвейерах, осветительных системах и других устройствах, где требуется прочное и долговечное соединение.

Технические характеристики

• Количество контактов: 3
• Диапазон сечений проводов: 0,2–6 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 630 В
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип присоединения: винтовой зажим
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид (PA) - устойчив к механическим нагрузкам и химическим воздействиям
• Ширина: 6 мм
• Цвет: серый
• Позиция подключения: сверху

Совместимость и монтаж

Колодка CTS-MC 3 вывода 4 кв.мм серая совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается защёлкиванием - никаких дополнительных креплений не требует. Для подключения используйте отвертку с плоским жалом. Максимальное сечение провода - 6 мм2; меньшие сечения (до 0,2 мм2) допускаются при использовании гильз или наконечников. Каждый зажим рассчитан на один провод - одновременно подключить несколько проводов в одну клемму нельзя.

Безопасность и стандарты

Клеммы соответствуют требованиям международных норм безопасности для электрооборудования. Материал корпуса - самозатухающий полиамид, что снижает риск распространения горения. Номинальное напряжение 630 В позволяет применять изделие в сетях переменного и постоянного тока до этого значения. Пробегаемые токи до 32 А обеспечивают безопасную работу в типичных промышленных цепях.

Преимущества

• Высокое контактное усилие винтового зажима - минимизирует риск ослабления соединения при вибрациях
• Узкая ширина (6 мм) - позволяет размещать больше клемм в одном ряду, экономя место в щите
• Стойкий к перепадам температур материал корпуса - надёжная работа даже в холодных или жарких помещениях
• Серый цвет - легко отличим от других элементов, упрощает визуальный контроль

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - возможен выход из строя зажима при некорректной подготовке провода
• Запрещено подключение более одного провода в каждый зажим - превышение нагрузки вызывает нагрев и повреждение
• Не рекомендуется использовать в средах с постоянным воздействием открытого огня или агрессивных химикатов
• Не подходит для частых отсоединений - винтовые зажимы не рассчитаны на быстрое переподключение

Примеры использования

• Подключение входных кабелей питания в распределительном щите
• Соединение датчиков и исполнительных механизмов на станках ЧПУ
• Разводка сигналов управления в системах автономного освещения
• Объединение фазных и нулевых проводов в группах автоматических выключателей

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину, равную глубине зажима - обычно 8–10 мм
• Для многожильных проводов обязательно используйте опрессованные наконечники - это предотвращает обрыв жил
• Проверяйте затяжку винта через 1–2 месяца после установки - особенно в условиях вибраций
• При сборке щита располагайте клеммы CTS-MC 3 вывода 4 кв.мм серая так, чтобы к ним был свободный доступ для обслуживания
• Артикул yct12-00-3-k03-004 можно заменить аналогами с таким же шагом и типом зажима - но проверьте соответствие номинальных токов и напряжений
