Клемма проходная OptiClip CMC-2,5-QUATTRO 4 контакта 32А КЭАЗ (Курский электроаппаратный завод) 289793

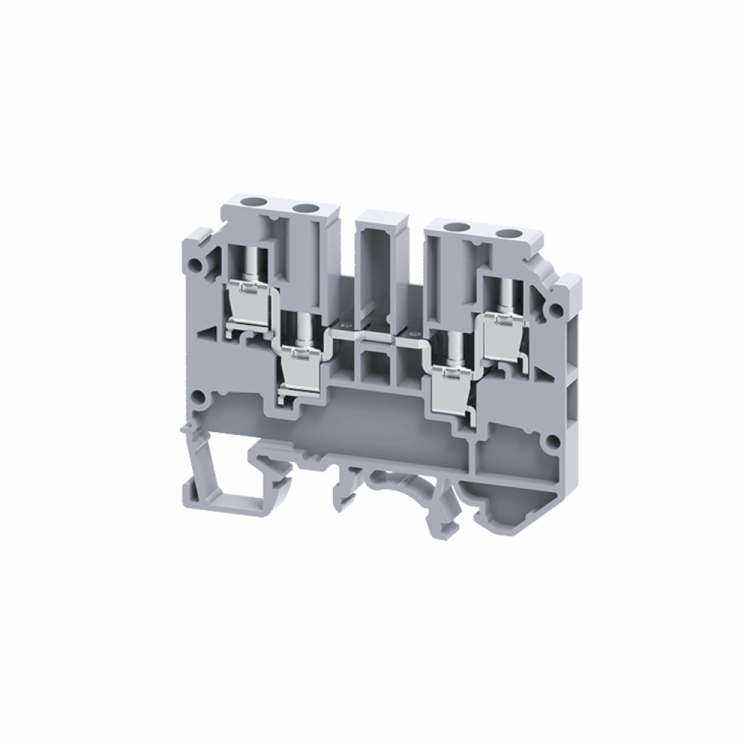

Клемма с четырьмя контактами винтовая 2,5 кв.мм OptiClip СMC-2,5-QUATTRO-(0,2-4)-I серая - это компактное одиночное устройство для надёжного соединения нескольких проводников в одном месте, предназначенное для монтажа на DIN-рейку. Бренд КЭАЗ реализует эту модель как часть серии OptiClip, где сочетаются высокая плотность подключений и устойчивость к механическим и термическим нагрузкам.

Назначение и область применения

Клемма с четырьмя контактами винтовая 2,5 кв.мм OptiClip СMC-2,5-QUATTRO-(0,2-4)-I серая используется для создания электрических соединений между несколькими проводниками в одном модульном элементе. Подходит для распределительных шкафов, щитов управления, систем автоматизации и промышленного оборудования. Применяется там, где требуется экономия места и удобство группового подключения - например, при подводе фаз, нулей, заземления или сигналов управления.

Технические характеристики

• Количество контактов: 4 - все внутри одного корпуса электрически связаны между собой.
• Диапазон сечений провода: 0,2–4 мм2 - позволяет подключать тонкие жилы (например, сигнальные) и более мощные (до 4 мм2).
• Номинальный ток: 32 А - максимальный рабочий ток при нормальных условиях.
• Номинальное напряжение: 630 В - допустимое напряжение постоянного и переменного тока.
• Тип соединения: винтовое - надёжное, проверенное решение, требует затяжки отверткой.
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными шкафами и щитами.
• Ширина шага: 5 мм - позволяет плотно располагать несколько таких клемм рядом без перекрытия.
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны.
• Материал корпуса: полиамид PA - прочный, самозатухающий, устойчив к химикатам и старению.
• Класс воспламеняемости: V0 - материал не распространяет пламя при возгорании.
• Цвет: серый - стандартизированная окраска для визуального отличия от других типов клемм.
• Позиция подключения: сбоку - провода заходят горизонтально, что снижает риск перегиба при плотной укладке.

Совместимость и монтаж

Клемма с четырьмя контактами винтовая 2,5 кв.мм OptiClip СMC-2,5-QUATTRO-(0,2-4)-I серая устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть её в направляющие рейки - никаких дополнительных креплений не требуется. Подключение проводов выполняется через четыре винтовых зажима, расположенных сбоку. Удержание провода происходит за счёт давления винта на металлический контакт. Перед затяжкой необходимо зачистить жилы до 8–10 мм, удалить оксиды и не перетягивать винты - это повредит металл и снизит долговечность соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных устройств: класс воспламеняемости V0 гарантирует самоугасание при воздействии открытого огня; номинальное напряжение 630 В обеспечивает безопасную работу в сетях до 1000 В переменного тока, указанных производителем. Материал корпуса - полиамид PA - не выделяет токсичных веществ при нагреве. Клемма с четырьмя контактами винтовая 2,5 кв.мм OptiClip СMC-2,5-QUATTРО-(0,2-4)-I серая не имеет функции индикации состояния - контроль целостности соединения осуществляется визуально или тестированием.

Преимущества

• Четыре контакта в одном корпусе заменяют три отдельные клеммы - экономия места в шкафу.
• Поддержка широкого диапазона сечений (0,2–4 мм2) - универсальность для силовых и слаботочных цепей.
• Стандартный шаг 5 мм - позволяет использовать рядовые держатели и комбинировать с другими изделиями OptiClip.
• Высокая термическая стойкость (до +85 C) - подходит для помещений с повышенной температурой.
• Простота обслуживания - доступ к каждому винту без демонтажа соседних элементов.

Ограничения применения

• Не предназначена для многожильных проводов без наконечников - при использовании гибких жил рекомендуется применять опрессованные наконечники.
• Запрещено использование в средах с агрессивными химическими испарениями - хотя материал устойчив, длительный контакт с маслом, кислотами или растворителями может повредить корпус.
• Не подходит для частых отсоединений - винтовые зажимы рассчитаны на стационарное закрепление, не на оперативное подключение/отключение.
• Отсутствие индикации - нельзя визуально определить обрыв или плохой контакт без тестера.

Примеры использования

• Объединение трёх входных фаз и одного нуля в распределительном щите САУ.
• Сборка группы датчиков 24 В DC с общим заземлением в контроллере.
• Разветвление сигнала управления от PLC на несколько реле или клапанов.
• Подключение заземляющих проводников от нескольких устройств к единой точке.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода диапазону 0,2–4 мм2 - меньшие жилы могут выпасть, большие - повредить контакт.
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать запутывания жил.
• Затягивайте винты равномерно - не переусердствуйте, особенно при работе с алюминием или мягкими сплавами.
• При плотной укладке нескольких клемм с четырьмя контактами винтовая 2,5 кв.мм OptiClip СMC-2,5-QUATTRO-(0,2-4)-I серая оставляйте минимум 10 мм свободного пространства сверху для доступа отвёртки.
• Проверяйте качество соединения после монтажа - легкое покачивание провода не должно вызывать движения в зажиме.
