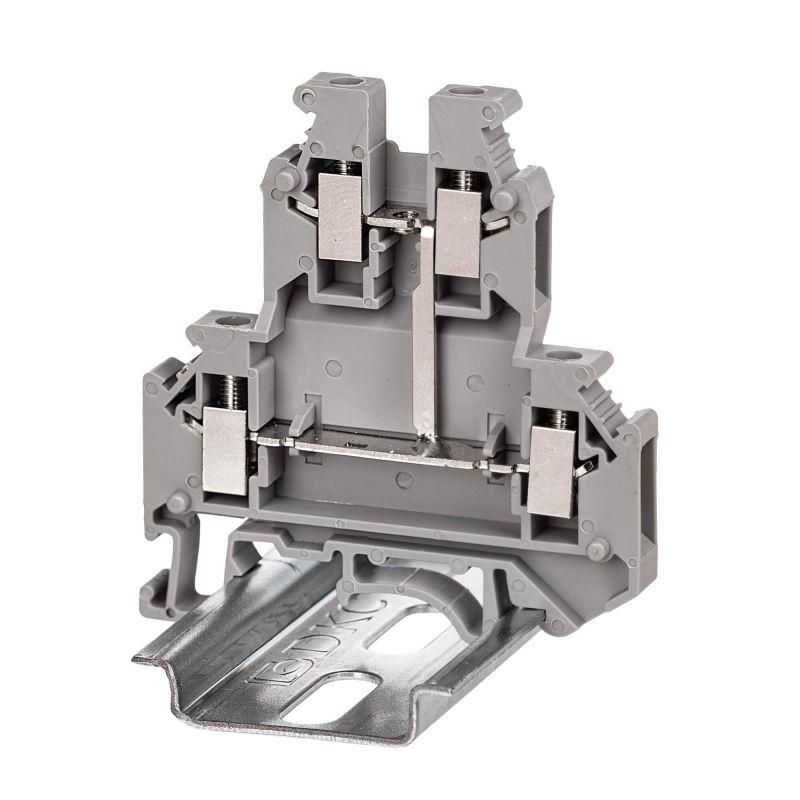

Клемма двухуровневая , винтовой зажим, 4 точки подключения, кв.мм, серая - KRUK-5-PV ДКС

Клемма двухуровневая винтовой зажим 4 точки подключения 4 кв.мм серая от DKC (ДКС), артикул kruk-5-pv, обеспечивает надёжное соединение четырёх проводников в одном модульном устройстве с внутренним соединением уровней. Подходит для монтажа на DIN-рейку в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Эта клемма используется для коммутации и распределения электрических сигналов между несколькими проводниками. Благодаря двум уровням с внутренним соединением, она позволяет объединить четыре провода в одной точке без внешних перемычек. Применяется в системах управления, силовой автоматике, освещении, станках, конвейерах и других устройствах, где требуется компактная и надёжная сборка.

Технические характеристики

• Количество контактов: 4 (два уровня по два контакта каждый)
• Тип зажима: винтовой - устойчив к вибрации, легко затягивается отверткой
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Диапазон сечений проводов: 0,2–6 мм2 - подходит как для тонких контрольных цепей, так и для мощных нагрузок
• Ширина: 6,2 мм - совместима с типичной DIN-рейкой
• Высота: 62 мм
• Способ монтажа: фиксация на DIN-рейку (G-рейка и аналоги)
• Положение подключения: боковое - удобно для прокладки проводов снизу или сверху
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к перегреву
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал, безопасен при перегрузках
• Цвет: серый - стандартизирован для промышленного оборудования

Совместимость и монтаж

Клемма двухуровневая винтовой зажим 4 точки подключения 4 кв.мм серая устанавливается на любую стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - фиксация механическая, без инструментов. Каждый контакт зажимается одним винтом; после установки все четыре проводника автоматически связаны через внутреннюю перемычку. Установка дополнительной замыкающей пластины не требуется - соединение уже выполнено внутри. Подключение проводов осуществляется сбоку - можно использовать гибкий многожильный или одножильный провод с предварительно зачищенной изоляцией (до 8 мм).

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании он не распространяет пламя и самостоятельно гаснет. Номинальное напряжение 1000 В соответствует требованиям для промышленных сетей. Температурный диапазон –40…+105 C гарантирует работу в холодных помещениях, на улице или рядом с нагревательными элементами. Соответствие стандартам IEC/EN 60947-7-1 обеспечивает надёжность в профессиональных системах.

Преимущества

• Четыре точки подключения в одном модуле - экономия места в шкафу
• Внутреннее соединение уровней исключает необходимость вручную ставить перемычки
• Фиксация на DIN-рейку - быстрый монтаж и демонтаж
• Стандартный серый цвет - легко идентифицируется среди других клемм
• Высокий класс защиты от возгорания - повышает безопасность системы
• Поддержка широкого диапазона сечений - универсальность для слаботочных и силовых цепей

Ограничения применения

Не предназначен для работы с алюминиевыми проводами - возможен риск окисления и потери контакта. Не рекомендуется применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал корпуса не устойчив к таким веществам. Также не следует использовать в условиях частых ударных нагрузок без дополнительной защиты - хотя винтовой зажим устойчив к вибрации, жесткие механические воздействия могут повредить корпус.

Примеры использования

• Объединение нескольких датчиков в одну группу на контроллере PLC
• Распределение питания от одного входа к нескольким реле или катушкам
• Сборка нулевой шины в распределительном щите
• Подключение выходов частотного преобразователя к нескольким двигателям
• Создание временных тестовых цепей в сервисных работах

Практические советы

• Перед зажимом провода обязательно зачистите изоляцию на 6–8 мм - недостаточная длина вызывает плохой контакт
• Затягивайте винты равномерно, без усилия - перетяжка может повредить медную жилу
• Используйте отвёртку с плоским наконечником подходящего размера - чтобы не соскочить и не испортить резьбу
• Проверьте соответствие сечения провода: даже если провод 4 мм2, допускаются меньшие значения - от 0,2 мм2
• При использовании в высоких температурах следите за нагревом - если корпус становится тёплым, проверьте плотность контактов
• Клемма двухуровневая винтовой зажим 4 точки подключения 4 кв.мм серая от DKC (ДКС) - артикул kruk-5-pv - идеально сочетается с другими изделиями серии “Винтовые клеммы” для унифицированной сборки
