Клемма двухуровневая винтовой зажим 4 точки подключения уровни соединены перемычкой 2.5кв.мм сер. DKC KRUK-3-PV ДКС

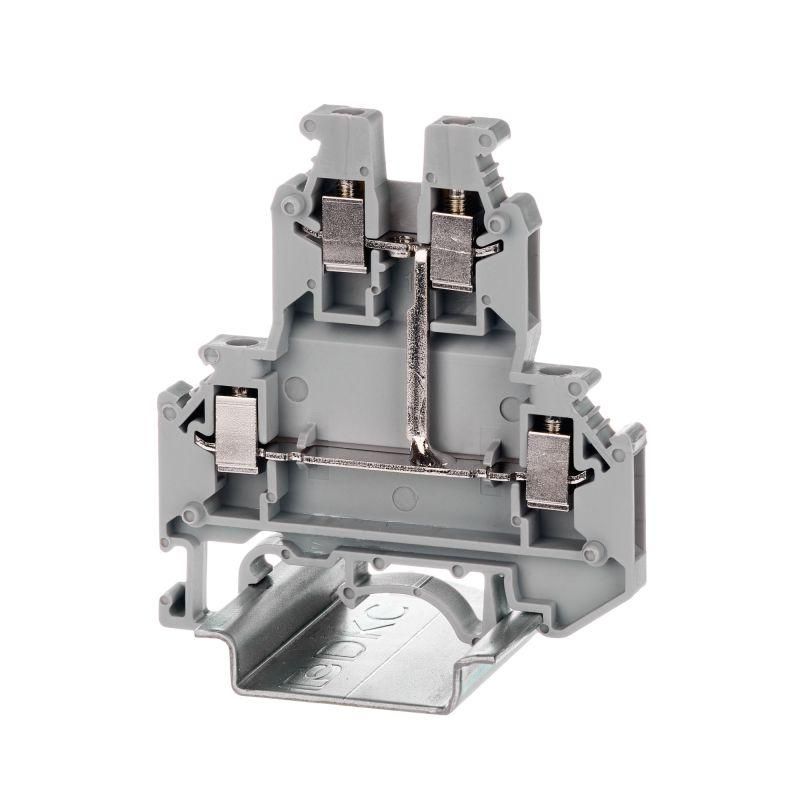

Клемма двухуровневая, винтовой зажим, 4 точки подключения, 2.5 кв.мм, серая, с перемычкой от DKC (ДКС), артикул kruk-3-pv — компактное решение для надёжного соединения нескольких проводов в распределительной коробке или на DIN-рейке, где важна плотная упаковка и высокая надёжность контакта.

Назначение и область применения

Эта клемма используется для создания последовательных или параллельных соединений между проводниками в электрических цепях постоянного и переменного тока. Подходит для слаботочных и силовых систем: автоматика, управление оборудованием, освещение, системы безопасности, панели управления. Благодаря двум уровням и четырём точкам подключения, позволяет экономить место на DIN-рейке, особенно когда требуется разводка сигналов или питания между несколькими устройствами.

Технические характеристики

• Количество контактов: 4 (по 2 на каждом уровне)
• Количество уровней: 2, внутренне связаны перемычкой
• Тип соединения: винтовой зажим — обеспечивает прочную фиксацию провода
• Диапазон сечений проводов: 0,2–2,5 мм² — подходит для медных одножильных и многожильных проводов
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Рабочая температура: от –40 °C до +105 °C — выдерживает экстремальные условия
• Ширина: 5,2 мм — компактный форм-фактор
• Высота: 62 мм
• Цвет корпуса: серый
• Материал изоляции: термопласт PA 6.6 — прочный, устойчив к механическим нагрузкам
• Класс воспламеняемости: V0 (UL 94) — самозагасающий материал, безопасен при перегреве
• Способ монтажа: крепление на DIN-рейку типа TS 35/7,5 или TS 35/15
• Положение подключения: сбоку — удобно для прямого подхода проводов

Совместимость и монтаж

Клемма kruk-3-pv устанавливается на стандартную DIN-рейку без дополнительных креплений. Для монтажа просто защёлкните её на рейку до характерного щелчка. Каждый уровень имеет два входа — можно подключить до двух проводов на каждый уровень. Перемычка внутри уже соединяет верхний и нижний уровни, поэтому при подключении одного провода на верхнем уровне он автоматически передаёт ток на нижний. Можно использовать внешнюю замыкающую пластину (в комплекте не идёт, продается отдельно) для более гибкой разводки. Зажим осуществляется обычным шлицевым отверткой — момент затяжки не требует специального инструмента, но важно не переусердствовать, чтобы не повредить жилу.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL 94 — при возгорании материал не распространяет пламя и самостоятельно гаснет. Номинальное напряжение 1000 В соответствует требованиям IEC 60947-7-1. Температурный диапазон –40…+105 °C гарантирует работу в условиях холодных складов, на улице или рядом с нагреваемыми элементами оборудования. Применение термопласта PA 6.6 обеспечивает долговечность даже при частых температурных колебаниях.

Преимущества

• Уже установленная внутренняя перемычка — не нужно докупать и устанавливать отдельные перемычки
• Два уровня в одном модуле — снижает количество необходимых клемм и экономит место на рейке
• Фиксация проводов винтом — надёжнее, чем пружинные аналоги, особенно при вибрациях
• Поддержка широкого диапазона сечений — совместима с большинством типичных проводов в автоматизации
• Стандартный боковой доступ — легко работать в плотных сборках

Ограничения применения

• Не подходит для проводов сечением больше 2,5 мм² — риск перегрева и плохого контакта
• Не предназначен для многожильных проводов без наконечника — возможен выход из строя жил при затяжке
• Запрещено использование в средах с агрессивными химическими веществами — материал PA 6.6 не устойчив к маслам, растворителям и кислотам
• Не рекомендуется применять в местах с постоянной вибрацией без дополнительной фиксации — хотя винтовой зажим надёжен, длительные удары могут ослабить контакт

Примеры использования

• Разводка сигнала от PLC к нескольким датчикам на одной линии
• Объединение фазы или нуля между несколькими реле в панели управления
• Подключение светильников в группе через одну клемму вместо трёх отдельных
• Сборка тестового стенда, где часто меняются соединения

Практические советы

• Перед установкой проверьте, что провод полностью вставлен в зажим — видно по метке на корпусе
• Для многожильных проводов используйте наконечники — это предотвращает расслоение жил при затяжке
• При использовании замыкающих пластин убедитесь, что они правильно вставлены и не задевают соседние клеммы
• Учитывайте ширину 5,2 мм — на стандартной DIN-рейке 35 мм помещается до 6 таких клемм в ряд
• Не смешивайте эту клемму с другими сериями DKC без проверки совпадения шага крепления — хоть она стандартная, есть исключения
