Клемма двухярусные винтовая OptiClip CDL-4-2L-I-BU-синий | 289804 КЭАЗ

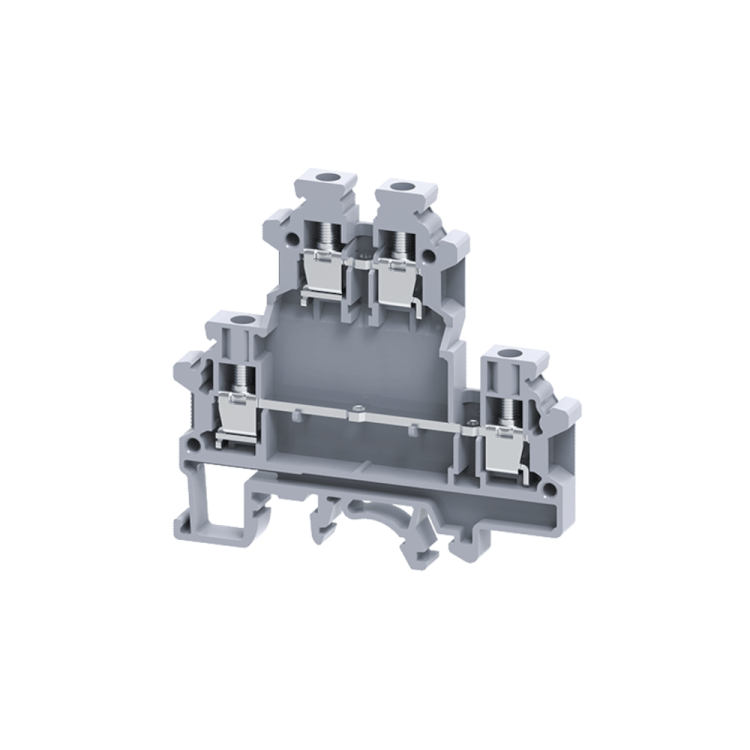

Клемма двухъярусная винтовая 4 кв.мм без перемычки OptiClip CDL-4-2L-I-BU синий - это компактное решение для надёжного соединения нескольких проводов в одном месте, предназначенное для монтажа на DIN-рейку в распределительных щитах. Бренд КЭАЗ предлагает эту модель как часть серии OptiClip, где важна плотность подключений и устойчивость к нагрузкам.

Назначение и область применения

Клемма двухъярусная винтовая 4 кв.мм без перемычки OptiClip CDL-4-2L-I-BU синий используется для создания электрических соединений в распределительных шкафах, щитах управления и автоматических системах. Подходит для подключения медных проводников в бытовых, промышленных и автоматизированных объектах - например, в контроллерах, частотных преобразователях, панелях безопасности.

Технические характеристики

• Тип соединения: винтовой - фиксация провода затяжкой винта, исключающая самопроизвольное ослабление
• Сечение провода: 0,2–4 мм2 - подходит для тонких жил и многожильных проводов до 4 кв.мм
• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - безопасно применять в сетях до 800 В переменного тока
• Количество контактов: 4 - можно подключить четыре провода в одну клемму
• Количество потенциалов: 2 - два уровня соединения, один поверх другого, без внутренней перемычки между ними
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными рейками в щитах
• Положение подключения: сбоку - удобно для прокладки проводов параллельно рейке
• Рабочая температура: от –40 C до +85 C - работает в холодных и нагретых помещениях
• Класс воспламеняемости: V0 - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: синий - визуальное отличие от других клемм, упрощает идентификацию цепей

Совместимость и монтаж

Клемма двухъярусная винтовая 4 кв.мм без перемычки OptiClip CDL-4-2L-I-BU синий устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Подключение проводов выполняется через боковые зажимы: оголённый конец провода вставляется в гнездо и фиксируется винтом отверткой. Учитывайте, что внутри клеммы нет перемычки - каждый ярус изолирован, поэтому нельзя использовать её как переходник между потенциалами. Это требует отдельного подвода каждого потенциала.

Безопасность и стандарты

Клемма выполнена из материалов класса воспламеняемости V0 - не распространяет пламя при возгорании. Соответствует требованиям IEC 60947-7-1 для коммутационных устройств. Номинальное напряжение 800 В и рабочая температура до +85 C обеспечивают безопасную работу даже в условиях повышенной нагрузки. Цвет синий не влияет на электробезопасность, но помогает соблюдать цветовое кодирование цепей.

Преимущества

• Высокая плотность подключений: одна клемма заменяет две одиночные, экономит место в щите
• Надёжное винтовое соединение - минимизирует риск окисления и ослабления контакта
• Поддержка малых сечений (до 0,2 мм2) - позволяет работать с сигнальными и слаботочными цепями
• Стандартный монтаж на DIN-рейку - совместима с любыми типовыми щитами
• Устойчивость к экстремальным температурам - подходит для холодных складов и нагретых машинных помещений

Ограничения применения

• Не допускается использование для алюминиевых проводов - только для меди
• Отсутствие перемычки между ярусами - нельзя соединять потенциалы внутри клеммы; нужен внешний провод
• Запрещено превышать максимальное сечение 4 мм2 - перегрузка вызывает перегрев и повреждение
• Не предназначена для частых отсоединений - винты рассчитаны на постоянные соединения
• Не рекомендуется для высокочастотных или импульсных сигналов без дополнительной фильтрации

Примеры использования

• Подключение датчиков температуры и давления к PLC-панели - несколько проводов в одной точке
• Разветвление питания на несколько реле в щите управления
• Объединение нулевых проводов в распределительном щите без использования дополнительных шин
• Сборка контрольных цепей в станках с ЧПУ, где важно сохранить компактность

Практические советы

• Перед затяжкой винта убедитесь, что оголённая часть провода полностью вошла в гнездо - не более 8–10 мм
• Используйте отвёртку с подходящим наконечником - слишком большой момент может повредить пластик
• При использовании многожильных проводов лучше применять наконечники - так снижается риск облома жил
• Учитывайте посадочный диаметр: клемма занимает около 17,5 мм по ширине - планируйте шаг между соседними элементами
• Для обслуживания пометьте каждый потенциал - поскольку перемычек нет, путаница возможна при ремонте
• Клемма двухъярусная винтовая 4 кв.мм без перемычки OptiClip CDL-4-2L-I-BU синий от КЭАЗ хорошо сочетается с другими изделиями серии OptiClip - используйте одинаковый стиль для унификации щита
