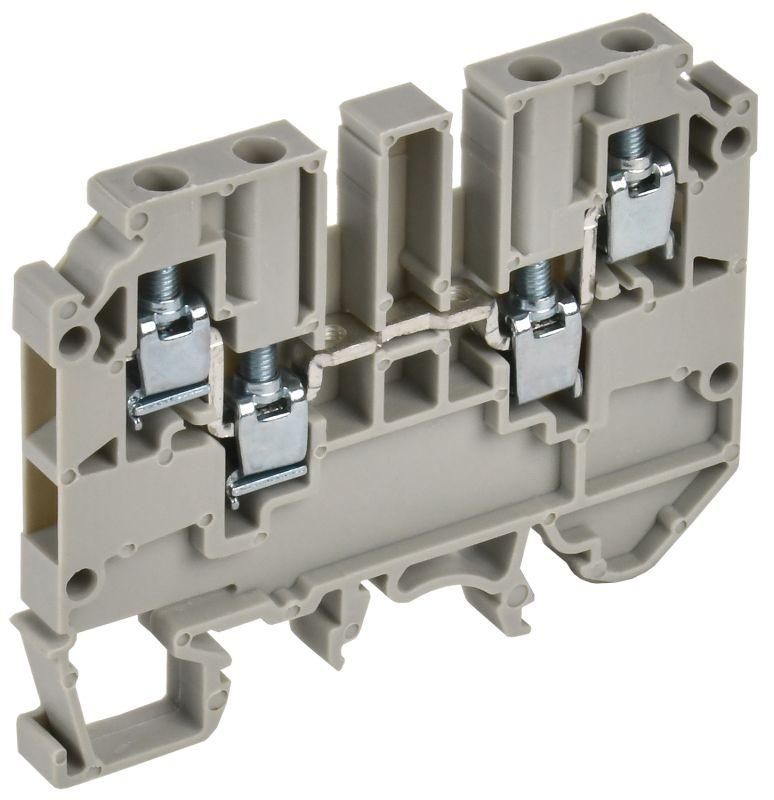

Колодка клеммная CTS-MC ARMAFIX 4 вывода 4кв.мм сер. IEK YCT12-00-4-K03-004

Колодка клеммная CTS-MC 4 вывода 4 мм2 серая от IEK предназначена для надёжного и компактного соединения проводов в распределительных щитах и промышленном оборудовании. Артикул yct12-00-4-k03-004 позволяет легко найти замену или дополнить комплектацию.

Назначение и область применения

Колодка клеммная CTS-MC 4 вывода 4 мм2 серая используется для создания электрических соединений между проводниками в цепях управления, силовой разводки и автоматизации. Подходит для установки в шкафах управления, распределительных устройствах, на DIN-рейках промышленного оборудования. Применяется в энергетике, машиностроении, транспорте и объектах инфраструктуры.

Технические характеристики

• Количество контактов: 4 - каждая клемма принимает один провод, всего можно подключить четыре проводника;
• Диапазон сечений: 0,2–6 мм2 - поддерживает медные и многожильные провода от тонких сигналов до мощных линий;
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных цепей;
• Номинальное напряжение: 630 В - безопасно работает в сетях переменного и постоянного тока до этого значения;
• Тип соединения: винтовое - надёжный зажим с регулируемым моментом затяжки;
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными рейками всех промышленных шкафов;
• Рабочая температура: от –40 C до +85 C - устойчива к перепадам температур в суровых условиях;
• Материал корпуса: полиамид (PA) - прочный, самозагасающий, устойчив к химическим воздействиям;
• Ширина: 6 мм - компактный форм-фактор, экономит место на рейке;
• Цвет: серый - стандартизированная окраска для удобной визуальной идентификации.

Совместимость и монтаж

Колодка CTS-MC 4 вывода 4 мм2 серая фиксируется на DIN-рейке защёлкой - достаточно вставить её сверху и слегка надавить до характерного щелчка. Для подключения используйте отвертку с плоским жалом. Максимальное сечение провода - 6 мм2; для более толстых проводов требуется другая модель. Соединение происходит сверху - провод вставляется вертикально, зажимается винтом. Убедитесь, что изоляция снята на 8–10 мм, чтобы избежать плохого контакта.

Безопасность и стандарты

Клеммы соответствуют требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5. Произведены из самозатухающего материала, не поддерживают горение. Номинальное напряжение 630 В обеспечивает запас безопасности для работы в бытовых и промышленных сетях. Каждая клемма имеет гальваническую изоляцию от соседних, исключающую пробой между каналами.

Преимущества

• Высокое контактное усилие - снижает риск ослабления соединения при вибрациях и термических циклах;
• Универсальный диапазон сечений - одна клемма покрывает широкий спектр задач, от сигнальных до силовых;
• Компактность - 4 канала на 6 мм ширины позволяют экономить пространство на DIN-рейке;
• Стандартный интерфейс - совместима с инструментами и аксессуарами других производителей, работающих по DIN-стандарту;
• Долговечность - материал корпуса устойчив к старению, маслам и агрессивным средам.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический эффект и потеря контакта;
• Запрещено использовать в местах с постоянным погружением в воду - IP-класс защиты не указан, значит, изделие не рассчитано на влагозащиту выше IP20;
• Не рекомендуется применять в цепях с импульсными токами выше 32 А - возможен перегрев и повреждение зажима;
• Не следует затягивать винты с усилием больше нормального - есть риск повреждения внутреннего механизма.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации станков;
• Разветвление питания на несколько модулей PLC в пульте управления;
• Объединение фазных проводов в распределительных щитах жилых и коммерческих зданий;
• Сборка тестовых плат и ремонтных устройств в сервисных центрах.

Практические советы

• Перед монтажом проверьте сечение провода - слишком тонкий провод может выпасть из зажима, слишком толстый - повредить контакт;
• Используйте отвертку с точно подходящим жалом - некорректный инструмент деформирует головку винта;
• При подключении нескольких проводов в одну клемму - убедитесь, что они одного типа и сечения, идут от одного потенциала;
• После монтажа сделайте контрольную протяжку через неделю - особенно важно в условиях вибраций;
• Артикул yct12-00-4-k03-004 - сохраните его для заказа запасных элементов или расширения системы.
