Клемма двухярусные винтовая OptiClip ODL-2,5-2L-I-BU-синий | 289802 КЭАЗ

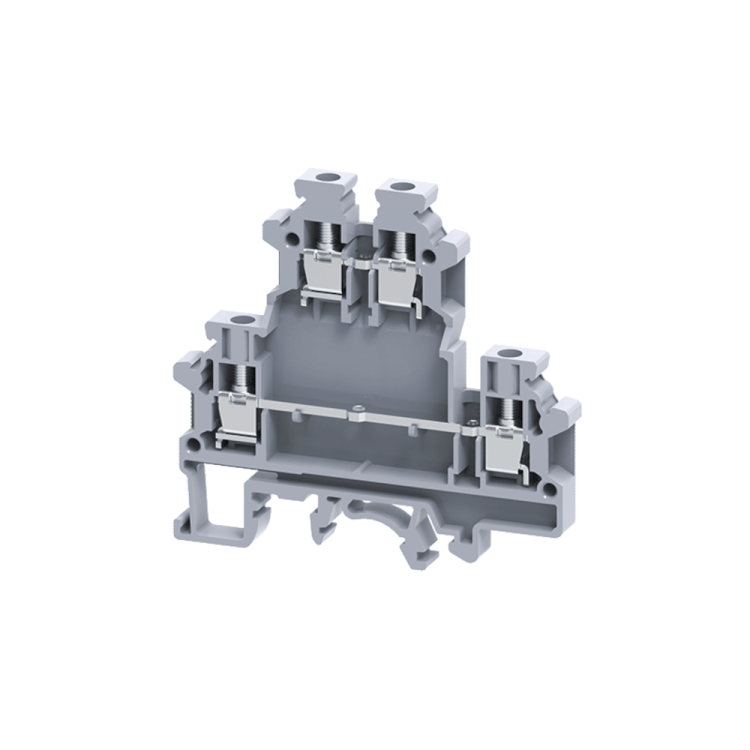

Клемма двухъярусная винтовая 2,5 кв.мм без перемычек OptiClip ODL-2,5-2L-I-BU синий - это компактное решение для надёжного соединения нескольких проводов в одном месте, предназначенное для монтажа на DIN-рейку в распределительных щитах. Бренд КЭАЗ предлагает эту модель как часть серии OptiClip, где важна плотность подключений и устойчивость к механическим нагрузкам.

Назначение и область применения

Клемма двухъярусная винтовая 2,5 кв.мм без перемычек OptiClip ODL-2,5-2L-I-BU синий используется для создания точечных соединений в электрических цепях с низкими и средними токами. Подходит для установки в щитах автоматизации, системах управления, промышленном оборудовании и распределительных устройствах. Применяется там, где требуется подключить несколько проводов одного потенциала без использования внешних перемычек - например, для подвода питания к нескольким устройствам или датчикам.

Технические характеристики

• Тип соединения: винтовой - надёжное фиксирование провода за счёт зажима винтом;
• Сечение провода: 0,2–2,5 мм2 - подходит для одножильных и многожильных медных проводов;
• Номинальный ток: 24 А - допустимый постоянный ток при нормальных условиях;
• Номинальное напряжение: 800 В - безопасная работа в сетях до 800 В переменного тока;
• Количество контактов: 4 - два яруса по два входа каждый, всего четыре точки подключения;
• Количество потенциалов: 2 - каждая из двух вертикальных секций работает на своём потенциале (не связаны между собой);
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными рейками в щитах;
• Рабочая температура: от –40 C до +85 C - выдерживает экстремальные условия;
• Класс воспламеняемости: V0 - материал самозагасает после удаления источника пламени;
• Цвет корпуса: синий - визуальное отличие от других клемм, удобно для маркировки.

Совместимость и монтаж

Клемма двухъярусная винтовая 2,5 кв.мм без перемычек OptiClip ODL-2,5-2L-I-BU синий монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - никаких инструментов не требуется. Для подключения проводов используйте отвертку с плоским жалом. Провод вставляется в гнездо до упора, затем затягивается винт до устойчивого контакта - перетягивать нельзя, чтобы не повредить внутреннюю пластину. Места подключения расположены сбоку - это позволяет сохранить компактность при групповой установке. Обратите внимание: внутри клеммы нет перемычек, поэтому каждый ярус изолирован - это важно при проектировании схемы.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для оборудования, рассчитанного на работу в промышленных условиях. Класс воспламеняемости V0 гарантирует, что материал не будет распространять горение. Номинальное напряжение 800 В обеспечивает запас прочности для сетей до 690 В, часто применяемых в автоматике. Температурный диапазон –40…+85 C делает её пригодной для использования в холодных помещениях и нагреваемых зонах.

Преимущества

• Высокая плотность подключений: четыре точки в одном модуле вместо двух отдельных клемм;
• Отсутствие перемычек - исключает случайные замыкания между потенциалами;
• Стандартный монтаж на DIN-рейку - совместимость с любыми типовыми щитами;
• Изоляционный корпус из самозатухающего материала - повышенная пожаробезопасность;
• Синий цвет - упрощает визуальную идентификацию в сложных схемах.

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - риск плохого контакта и перегрева;
• Запрещено использовать с алюминиевыми проводами - возможна оксидация и потеря контакта;
• Не предназначена для частых переподключений - винтовой механизм не рассчитан на многократное демонтажное обслуживание;
• Нельзя применять в средах с высокой влажностью без защиты IP - клемма не имеет герметичной защиты (IP-класс не указан, значит, не защищён).

Примеры использования

• Подключение трёх датчиков температуры к одному входу контроллера через один выход PLC;
• Разветвление фазы L на несколько реле или катушек в панели управления;
• Объединение нулевых проводов (N) от нескольких потребителей в одном месте щита;
• Создание временных тестовых точек в испытательных стендах.

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может вызвать замыкание между соседними контактами;
• Проверьте, что провод полностью вошёл в гнездо перед затяжкой - недостаточно глубоко вставленный провод может выпасть при вибрации;
• При использовании многожильных проводов используйте наконечники - они предотвращают деформацию жил и обеспечивают лучший контакт;
• При групповой установке нескольких таких клемм оставляйте минимальный зазор 5 мм между ними - это снижает риск перегрева;
• Помните: эта клемма не имеет внутренней перемычки - если вам нужен общий потенциал, подключайте все провода в одну половину (верхний или нижний ряд).
