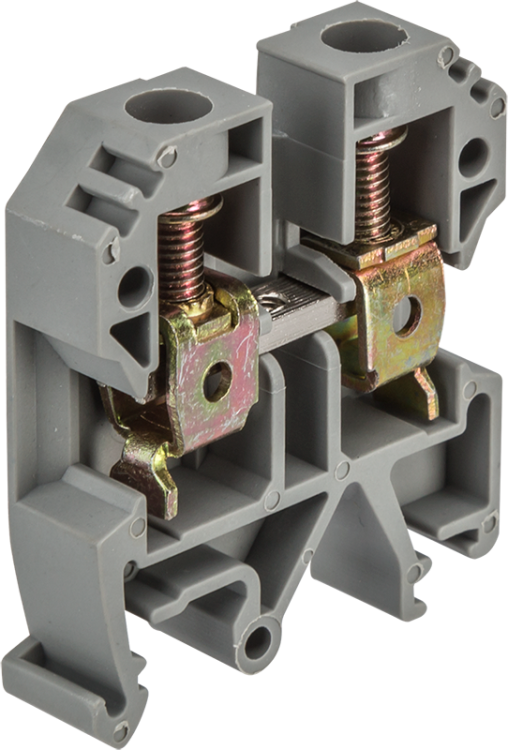

Клемма ЗНИ 2.5мм.кв. cерый Navigator - 20280 61208

Зажим клеммный проходной 2.5 мм² серый NTB-JXB-2.5-24-Gr — это надёжный элемент для соединения проводников в распределительных щитах. Продукт серии NTB-JXB от бренда Navigator предназначен для работы в низковольтных сетях постоянного и переменного тока, обеспечивает прочное электрическое и механическое соединение с возможностью последующего соединения нескольких уровней.

Назначение и область применения

Зажим клеммный проходной 2.5 мм² серый NTB-JXB-2.5-24-Gr используется для соединения фазных проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных системах управления, автоматизации, освещения и силового оборудования. Применяется там, где требуется надёжное, легко проверяемое и безопасное соединение с возможностью дальнейшего перемыкания между уровнями.

Технические характеристики

• Поперечное сечение провода: 2,5 мм² — оптимально для медных жил сечением до 2,5 мм²;
• Номинальный ток: 24 А — выдерживает нагрузку до 24 ампер при нормальных условиях;
• Номинальное напряжение: 750 В — рассчитан на работу в сетях до 750 вольт переменного или постоянного тока;
• Способ монтажа: на DIN-рейку — устанавливается стандартным защёлкивающим механизмом;
• Тип присоединения: винтовое — надёжное крепление провода с помощью зажимного винта;
• Количество контактов: один — однополюсный проходной тип;
• Количество уровней: один — базовый модуль, но позволяет соединяться с другими через перемычки;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и крупным предметам, не защищён от воды;
• Материал корпуса: термопласт (полиамид 6,6) — высокая теплостойкость (до 130 °C), самозагасающий материал класса V1;
• Контактные пластины: латунь с содержанием меди ≥55% — обеспечивают низкое переходное сопротивление;
• Зажимные винты: оцинкованная сталь — устойчивы к коррозии;
• Рабочий температурный диапазон: от -50 °C до +90 °C — подходит для холодных и нагреваемых помещений;
• Установка замыкающей пластины: да — можно использовать штатные перемычки для связи соседних клемм;
• Соединённые уровни: да — внутренняя связь между контактами внутри одного модуля;
• Цвет: серый — стандартизированная цветовая маркировка для удобства идентификации;
• Гарантия: 60 месяцев — длительный срок гарантии, подтверждает качество сборки и материалов.

Совместимость и монтаж

Зажим клеммный проходной 2.5 мм² серый NTB-JXB-2.5-24-Gr совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется простым защёлкиванием на рейку — никаких инструментов не требуется. Для подключения провода ослабьте винт, вставьте жилу (без зачистки более чем на 8–10 мм), затяните до упора. Убедитесь, что провод полностью вошёл в гнездо — слабый контакт вызывает перегрев. Для создания цепочки используйте заводские перемычки, подходящие к серии NTB-JXB. Нельзя применять перемычки от других серий — они могут не соответствовать шагу контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-7-1 и ГОСТ Р 50030.5.5. Материал корпуса имеет класс воспламеняемости V1 — не поддерживает горение и самозатухает после удаления источника пламени. Латунные контакты и оцинкованные винты снижают риск окисления и повышают долговечность. Сертифицирован для использования в электроустановках до 1000 В переменного и 1500 В постоянного тока.

Преимущества

• Внутреннее связывание уровней исключает необходимость внешних перемычек для одиночного соединения — экономит место в щите;
• Высокая термостойкость корпуса (130 °C) — устойчив к кратковременным перегрузкам;
• Серый цвет — единая цветовая система для всех клемм серии NTB-JXB, упрощает визуальный контроль;
• Легкий доступ к винту — удобно обслуживать даже в плотно укомплектованном щите;
• Долгий срок службы благодаря качественной латуни и антикоррозийному покрытию винтов.

Ограничения применения

• Не применяется в средах с повышенной влажностью, пылью или агрессивными газами — степень защиты IP20 недостаточна;
• Не рекомендован для многожильных проводов без наконечников — возможен перелом жил при затяжке;
• Не предназначен для подключения алюминиевых проводов — требуются специальные клеммы с противокоррозийным покрытием;
• Не следует использовать в местах с постоянными вибрациями без дополнительной фиксации — винты могут ослабнуть;
• Максимальное сечение — 2,5 мм²; использование проводов большего сечения приведёт к плохому контакту и перегреву.

Примеры использования

• Подключение фазных проводов в квартирных щитах — распределение питания на группы освещения и розеток;
• Создание цепочек в промышленных контроллерах — передача сигнала от входного автомата к нескольким выходам;
• Объединение проводов в распределительных коробках с DIN-рейкой — вместо скруток и изоленты;
• Монтаж в щитах HVAC, насосных станций, конвейерных линиях — где нужна компактность и надёжность.

Практические советы

• Перед монтажом всегда проверяйте сечение провода — не допускайте завышения выше 2,5 мм²;
• Для многожильных проводов используйте наконечники типа ШМ или ШВ — это предотвращает деформацию жил;
• Затягивайте винт рукой до упора, затем ещё четверть оборота — переусердствовать нельзя, чтобы не повредить резьбу;
• При использовании перемычек убедитесь, что они оригинальные — от компании Navigator, серии NTB-JXB;
• Проверяйте контакт через 1–2 месяца после монтажа — особенно в условиях колебаний температуры или нагрузки;
• Этот зажим не заменяет устройство защитного отключения — он лишь соединяет провода, не обеспечивает защиту от токов утечки.
