Клемма ЗНИ 2.5мм.кв. земля Navigator - 20294 61222

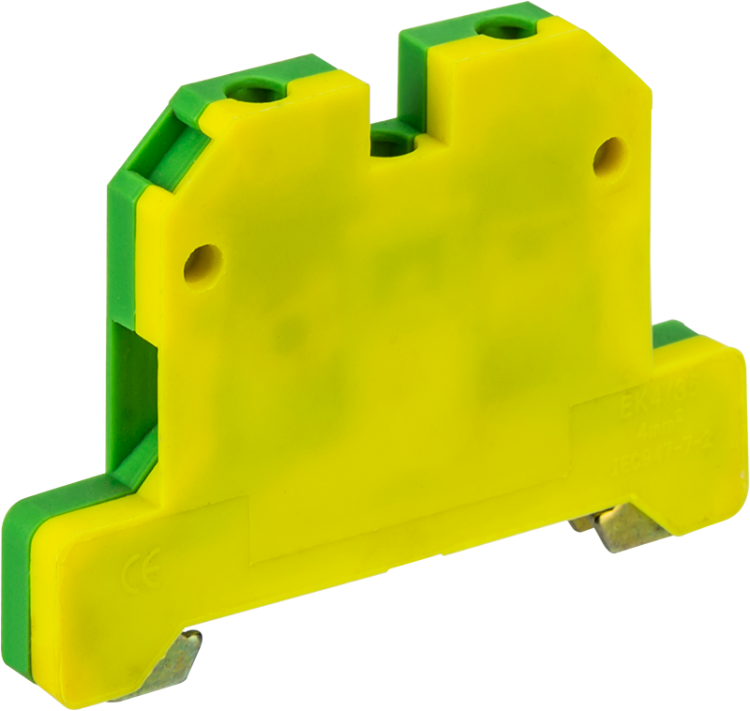

Зажим клеммный проходной 2.5 мм² PEN от бренда Navigator, артикулы 61222 и 20294, предназначен для надежного соединения заземляющих проводников в распределительных щитах. Продукт серии NTB-JXB обеспечивает безопасную передачу тока и соответствует требованиям к защите от поражения электрическим током.

Назначение и область применения

Зажим клеммный проходной 2.5 мм² PEN используется исключительно для подключения защитных заземляющих проводников (PEN, PE) в низковольтных электрических сетях — как переменного, так и постоянного тока. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов. Обеспечивает одновременное электрическое и механическое соединение проводов, сохраняя целостность системы заземления.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 750 В
• Поперечное сечение провода: 2.5 мм²
• Тип присоединения: винтовое
• Количество контактов: 1
• Количество уровней: 1
• Способ монтажа: на DIN-рейку или G-рейку
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Материал корпуса: термопласт (полиамид 6,6)
• Класс воспламеняемости: V1 (материал самотушится после удаления источника пламени)
• Рабочий температурный диапазон: от –50 °C до +90 °C
• Цвет: желто-зеленый (стандартная маркировка заземляющих проводников)
• Внутреннее связывание уровней: да (возможно соединение нескольких клемм между собой)
• Установка замыкающей пластины: да (для создания последовательной цепи заземления)
• Позиция подключения: сверху
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим клеммный проходной 2.5 мм² PEN совместим со всеми типами стандартных DIN-реек шириной 35 мм и G-реек. Устанавливается одним движением — фиксируется защелкой на рейке. Для соединения нескольких клемм друг с другом необходимо использовать комплектную замыкающую пластину, которая устанавливается поверх контактных площадок. Соединение проводов осуществляется через верхние винтовые зажимы: зачищенный провод вставляется в гнездо и затягивается отверткой. Максимальный момент затяжки не регламентирован производителем — достаточно плотного контакта без перегрузки винта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Материал корпуса — полиамид 6,6 с классом воспламеняемости V1 — не распространяет пламя и выдерживает температуру до 130 °C. Желто-зеленая окраска соответствует ГОСТ 33542 и IEC 60446 для обозначения защитных проводников. Наличие внутреннего связывания позволяет формировать единый контур заземления без внешних перемычек, снижая риск плохого контакта.

Преимущества

• Функциональная компактность: один элемент выполняет роль и клеммы, и переходника между уровнями
• Удобство сборки: возможность последовательного соединения нескольких клемм с помощью замыкающей пластины
• Высокая надежность контакта благодаря оцинкованным стальным контактам и винтам
• Широкий температурный диапазон — подходит для холодных помещений и нагреваемых зон
• Четкая цветовая маркировка предотвращает путаницу при монтаже

Ограничения применения

• Не применяется для силовых фазных или нулевых проводников — только для PEN/PE
• IP20 не допускает использование во влажных средах, на улице или в помещениях с высокой запыленностью
• Подходит только для однопроводных соединений — нельзя подключить два провода в одну клемму
• Не рекомендован для многожильных проводов без наконечников — возможна деформация жил при затяжке
• Не предназначен для частых демонтажей — винтовое соединение рассчитано на долговременную фиксацию

Примеры использования

• Объединение всех заземляющих проводов от бытовых приборов в этажном щите
• Создание шины заземления в распределительном щите промышленного оборудования
• Подключение защитного проводника от металлического корпуса станка к основному контуру заземления
• Передача потенциала заземления между несколькими модулями автоматики

Практические советы

• Перед монтажом обязательно зачистите конец провода до голого металла — оксидная пленка снижает надежность контакта
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать выпадения жил
• Проверьте соответствие диаметра провода 2.5 мм² — более толстые провода не войдут, более тонкие могут плохо фиксироваться
• При использовании нескольких клемм в ряд — всегда устанавливайте замыкающие пластины сразу после монтажа, чтобы не забыть
• При работе в условиях низких температур (ниже –20 °C) согрейте провод и клемму перед затяжкой — материал становится хрупче
• Проверяйте затяжку винта через год после монтажа — особенно в местах с вибрацией
