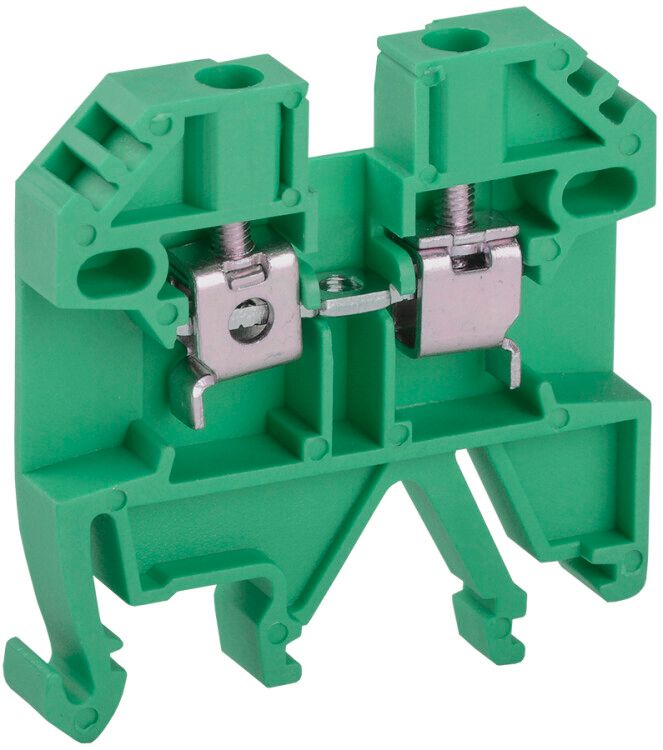

Клемма винтовая КВИ-2,5мм2 зеленая | YZN30-002-K06 IEK

Клемма винтовая КВИ-2,5 мм² зеленая от IEK — надежное винтовое соединение для фиксации проводов сечением 1–4 мм² в электрощитах на DIN-рейке. Цвет зеленый соответствует стандарту PE (защитное заземление), а артикул yzn30-002-k06 указывает на точную модификацию этой клеммы.

Назначение и область применения

Клемма винтовая КВИ-2,5 мм² зеленая используется для создания долговременного, безопасного и компактного соединения между проводниками в распределительных щитах. Подходит для подключения фазных, нулевых и особенно защитных проводников (PE), так как цвет зеленый соответствует нормам ГОСТ Р 50462. Применяется в промышленном оборудовании, автоматических системах управления, силовых щитах и других установках, где требуется жесткая и проверенная коммутация.

Технические характеристики

• Тип соединения: винтовой — обеспечивает прочное механическое крепление провода
• Диапазон сечений проводов: 1–4 мм² — подходит для медных и многожильных проводов
• Номинальный ток: 24 А — выдерживает нагрузки до этого значения при нормальных условиях
• Номинальное напряжение: 800 В — рассчитана на работу в сетях до 800 В переменного/постоянного тока
• Количество полюсов: 1 — однополюсная, для одного провода
• Способ монтажа: крепится на DIN-рейку 35 мм — совместима со стандартными шкафами
• Материал корпуса: полиамид PA — высокая механическая прочность и термостойкость
• Рабочая температура: от –60 °C до +110 °C — работает в экстремальных условиях, включая холодные помещения и нагреваемые зоны
• Класс воспламеняемости: V0 — самозатухающий материал, не распространяет пламя
• Ширина: 6,2 мм — компактный размер, позволяет плотно устанавливать несколько клемм рядом
• Срок службы: 15 лет — длительная надежность при правильной эксплуатации
• Позиция подключения: сбоку — удобно для прокладки проводов вдоль рейки
• Цвет: зеленый — идентифицирует проводник как защитное заземление (PE)
• Требуется торцевая пластина: да — для завершения сборки шины необходимо использовать специальную крышку

Совместимость и монтаж

Клемма винтовая КВИ-2,5 мм² зеленая легко фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защелкнуть ее на направляющей и затянуть винт. Провод вставляется в гнездо сбоку, после чего зажимается винтом. Обязательно используйте торцовую пластину — она предотвращает случайное касание соседних клемм и обеспечивает целостность всей группы. Максимальный момент затяжки не указан, но следует избегать перегрузки — винт должен быть закручен до упора, но без усилия, вызывающего деформацию.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу воспламеняемости V0 (по UL94) и имеет рабочее напряжение до 800 В. Цвет зеленый соответствует международному стандарту IEC 60445 для обозначения защитного заземления (PE). Материал корпуса — самозатухающий полиамид, что снижает риск возгорания даже при перегреве. Наличие торцевой пластины повышает уровень защиты от поражения током и короткого замыкания.

Преимущества

• Высокая механическая прочность благодаря корпусу из полиамида
• Устойчивость к широкому диапазону температур — от Arctic до печных помещений
• Четкая цветовая маркировка — зеленый цвет исключает путаницу с другими проводами
• Компактность — всего 6,2 мм в ширину, экономит место в щите
• Долгий срок службы — 15 лет без потери характеристик
• Стандартный монтаж на DIN-рейку — совместимость с большинством промышленных шкафов

Ограничения применения

• Не предназначен для подключения проводов меньше 1 мм² — возможен плохой контакт
• Не рекомендован для частых демонтажей — многократное откручивание винта может износить резьбу
• Требует обязательного использования торцевой пластины — без нее есть риск контакта с соседними элементами
• Не подходит для алюминиевых проводов без переходных втулок — риск окисления и перегрева
• Не является герметичным устройством — не применяется во влажных средах без дополнительной защиты

Примеры использования

• Подключение защитного заземления (PE) к корпусу станка или щита
• Объединение нескольких заземляющих проводов в одном месте
• Фиксация нулевого проводника в распределительном щите
• Сборка цепей управления в автоматизированных линиях
• Монтаж в холодильных камерах, на открытых площадках, в производственных цехах

Практические советы

• Перед монтажом зачистите провод на 8–10 мм — недостаточная зачистка снижает надежность контакта
• Используйте только торцевую пластину, подходящую к серии КВИ — не заменяйте её аналогами
• При групповой установке нескольких клемм соблюдайте интервал — минимальная ширина одной клеммы 6,2 мм, чтобы не перегружать рейку
• Проверьте соответствие сечения провода — не допускайте использование более толстых проводов, чем 4 мм²
• Для многожильных проводов используйте наконечники — они предотвращают заплетание жил и обеспечивают лучший контакт
• При работе в условиях повышенной вибрации дополнительно контролируйте затяжку винта через 1–2 месяца после установки
