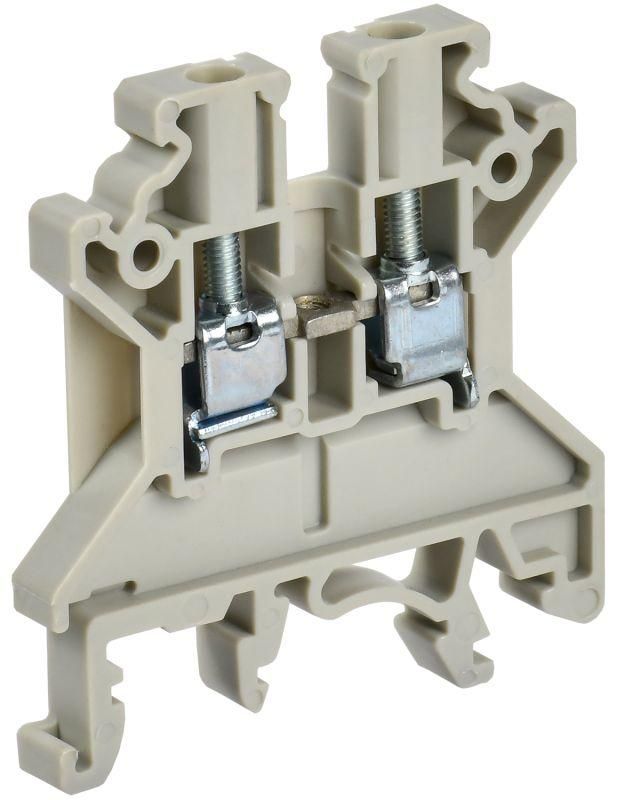

Колодка клеммная CTS ARMAFIX 2.5кв.мм сер. IEK YCT10-00-K03-002

Колодка клеммная CTS 2,5 мм2 серая от IEK - надёжное винтовое соединение для промышленной автоматизации, распределения питания и подключения контрольных цепей. Артикул yct10-00-k03-002 рассчитана на работу с проводниками до 4 мм2, устанавливается на DIN-рейку и отличается долговечностью - срок службы составляет 20 лет.

Назначение и область применения

Колодка клеммная CTS 2,5 мм2 серая предназначена для создания прочного и стабильного электрического контакта между проводами в условиях промышленного оборудования. Подходит для использования в щитах управления, системах автоматизации, контроллеров, измерительных приборах и устройствах распределения электроэнергии. Применяется там, где требуется частая переподключение или проверка цепей - например, на станках, конвейерах, системах освещения и вентиляции.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Поперечное сечение провода: 0,2–4 мм2
• Количество полюсов: 1
• Количество зажимов на один полюс: 2 (можно подключить два провода)
• Способ монтажа: на DIN-рейку или G-рейку
• Ширина ячейки: 5 мм
• Рабочая температура: от –40 C до +85 C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Материал корпуса и изоляции: полиамид (PA)
• Цвет: серый
• Частота: 50 Гц
• Тип соединения: винтовое
• Позиция подключения: сверху
• Срок службы: 20 лет

Совместимость и монтаж

Колодка клеммная CTS 2,5 мм2 серая совместима со всеми стандартными DIN-рейками шириной 35 мм и G-рейками. Монтаж осуществляется защёлкиванием - достаточно плотно вставить устройство в рейку до характерного щелчка. Для подключения используйте отвертку с плоским жалом. Направление подвода проводов - сверху, что удобно при компактном расположении в шкафу. Убедитесь, что сечение провода соответствует допустимому диапазону 0,2–4 мм2 - более толстые провода не войдут, а слишком тонкие могут плохо фиксироваться.

Безопасность и стандарты

Клеммы выполнены из самозатухающего полиамида, соответствуют требованиям безопасности для промышленного оборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в сырых, пыльных или открытых помещениях без дополнительной защиты. Соответствует нормам IEC 60947-7-1 для коммутирующих устройств.

Преимущества

• Высокое контактное усилие винтового зажима - минимизирует риск ослабления соединения при вибрации
• Универсальный диапазон сечений (0,2–4 мм2) позволяет использовать с медными и многожильными проводами
• Два зажима на один полюс - можно подключить вход и выход без перемычек
• Пластиковый корпус из полиамида устойчив к механическим нагрузкам и химическим воздействиям
• Долгий срок службы - 20 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в пыльных камерах - IP20 не обеспечивает защиту от жидкости и пыли
• Запрещено применять с проводами сечением больше 4 мм2 - возможен перегрев и повреждение зажима
• Не рекомендуется для постоянной передвижной аппаратуры - вибрации могут вызвать ослабление винтового соединения без регулярного обслуживания
• Не подходит для подключения алюминиевых проводов - материал зажима оптимизирован для меди

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Распределение питания между модулями PLC в автоматических линиях
• Объединение цепей сигнализации и управления в распределительных щитах
• Формирование точек подключения для тестирования и диагностики в сервисных щитах

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину 8–10 мм - этого достаточно для надёжного контакта
• Используйте только отвертки с правильным размером жала - сломанный винт усложнит замену
• При использовании многожильных проводов запрессуйте их наконечником - так снижается риск облома жил
• Проверяйте затяжку винтов через 1–2 месяца после установки - особенно в условиях вибраций
• При групповой установке нескольких колодок учитывайте ширину каждой (5 мм) - планируйте место в щите заранее
• Артикул yct10-00-k03-002 - это однополюсная версия; если нужна большая плотность соединений, выбирайте двух- или трёхполюсные аналоги серии CTS
