Проходные клеммы КНВ 2,5-2 - 11000000 СТЭЗ

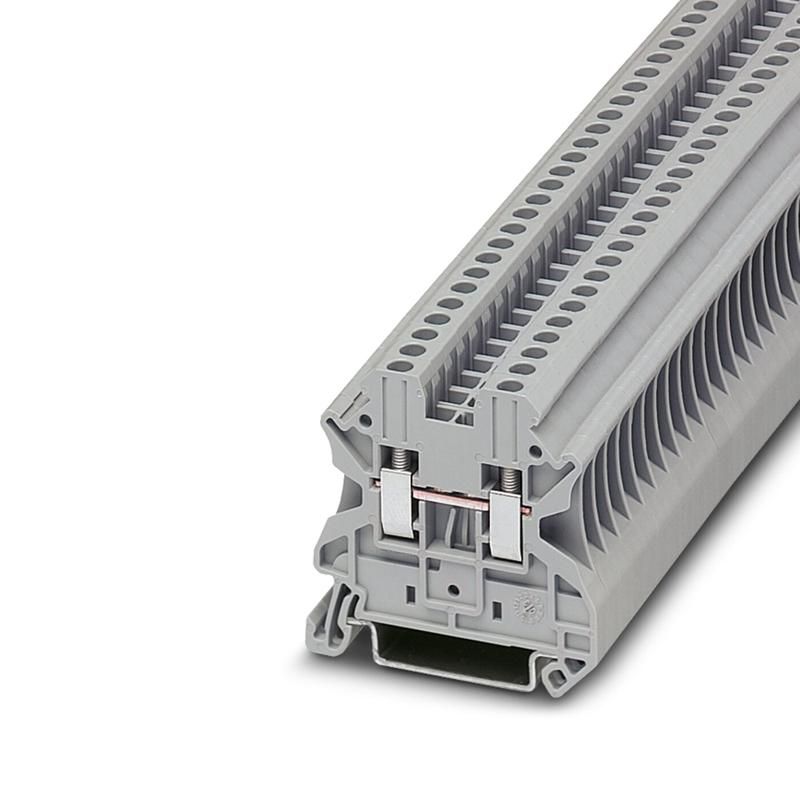

Проходная клемма 2.5-2 СТЭЗ, КНВ - надёжное решение для разветвления электрических цепей в распределительных щитах. Устройство обеспечивает прочное винтовое соединение проводников, совместимо с DIN-рейкой и предназначено для работы в условиях широкого температурного диапазона. Артикул 11000000 соответствует аналогу UT 2,5.

Назначение и область применения

Проходная клемма 2.5-2 СТЭЗ, КНВ используется для последовательного соединения двух проводников в одной цепи. Применяется в силовых и управляющих контурах: автоматика, системы управления, освещение, промышленное оборудование. Подходит для монтажа в щитах, шкафах, на станках и конвейерах. Благодаря возможности установки замыкающей пластины, позволяет легко формировать группы контактов.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Сечение провода: 0,2–4 мм2 (для одножильного и многожильного проводника)
• Шаг подключения: 5,2 мм
• Количество клемм на уровне: 2
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал корпуса: полиамид (PA) - устойчив к механическим нагрузкам и химическим воздействиям
• Рабочий температурный диапазон: от –60 C до +105 C
• Высота монтажа: минимум 47,5 мм
• Расположение зажимов: сбоку
• Цвет: серый
• Исполнение: взрывозащищённое (Ex e)
• Поддержка замыкающих пластин: да

Совместимость и монтаж

Проходная клемма 2.5-2 СТЭЗ, КНВ устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для фиксации достаточно защёлкнуть её в паз рейки. Соединение проводов осуществляется через винтовые зажимы - затяжка выполняется отверткой. Максимальное сечение провода - 4 мм2; меньшие значения (до 0,2 мм2) требуют предварительной подготовки жилы (например, опрессовки или скручивания). Замыкающие пластины устанавливаются между соседними клеммами для создания параллельных цепей - они совместимы с другими изделиями серии СТЭЗ.

Безопасность и стандарты

Клемма прошла испытание на соответствие требованиям взрывозащиты Ex e (увеличение степени защиты электрооборудования в зонах с потенциальной опасностью взрыва). Сертифицирована для работы в соответствии с международными нормами IEC 60947-7-1. Корпус выполнен из самозатухающего полиамида, что исключает распространение пламени. Номинальное напряжение 1000 В обеспечивает безопасную работу в высоковольтных системах контроля и питания.

Преимущества

• Универсальное сечение проводов - подходит как для тонких сигналов, так и для силовых линий
• Стойкий к экстремальным температурам материал корпуса - работает в холодных складах и нагреваемых помещениях
• Взрывозащищённое исполнение - допущена к применению в опасных зонах (Zone 2)
• Простая замена и модульность - можно комбинировать с другими клеммами серии СТЭЗ
• Фиксация на DIN-рейке - быстрый монтаж и демонтаж без инструментов

Ограничения применения

Не рекомендуется использовать в средах с постоянным воздействием открытого пламени или агрессивных химических веществ (например, растворителей, кислот). Не предназначен для частого переподключения - многократные разборки снижают контактное давление. Минимальное сечение 0,2 мм2 требует осторожного обращения - слишком тонкие жилы могут повредиться при затяжке. Отсутствует защита IP - не применяется во влажных или запылённых местах без дополнительной герметизации.

Примеры использования

• Разветвление сигнальных линий в системах автоматизации (PLC, датчики)
• Объединение фазных проводов в распределительном щите
• Подключение терморегуляторов и реле в промышленных печках
• Создание группового питания светильников в холодильных камерах
• Системы аварийного освещения в нефтегазовой отрасли (благодаря Ex e)

Практические советы

• Перед затяжкой винта проверьте, чтобы жила полностью вошла в зажим - не должно быть выступающих проволочек
• Для многожильных проводов используйте наконечники (например, НШВИ) - это повысит надёжность контакта
• При использовании замыкающих пластин убедитесь, что все клеммы находятся на одной DIN-рейке и правильно установлены
• При монтаже в плотных щитах учтите высоту 47,5 мм - не забудьте о свободном пространстве для открытия крышек
• Артикул 11000000 совпадает с аналогом UT 2,5 - можно заменить без переделки схемы
