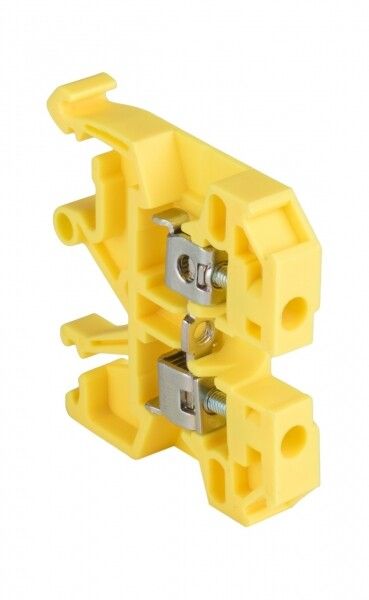

Колодка клеммная JXB-2.5/35 желтая EKF PROxima | plc-jxb-2.5/35y

Колодка клеммная JXB-2.5/35 желтая 25 ампер от бренда EKF - это компактное устройство для надежного соединения одножильных проводов сечением 1–2,5 мм2 в распределительных щитах. Применяется в промышленной автоматике, системах управления и НКУ. Артикулы plc-jxb-2.5/35y и plc-jxb-2,5/35 y соответствуют одной модели.

Назначение и область применения

Колодка клеммная JXB-2.5/35 желтая 25 ампер предназначена для создания разъёмных соединений в силовых и управляющих цепях постоянного и переменного тока до 800 В. Подходит для монтажа в щитах автоматизации, промышленном оборудовании, системах освещения и контроля. Часто используется в НКУ - нормируемых коммутационных устройствах, где требуется безопасное и долговечное соединение.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 1–2,5 мм2
• Количество контактов: 1
• Тип подключения: винтовой зажим
• Материал корпуса: полиамид, класс воспламеняемости V0 (самозатухающий)
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, не защищён от воды
• Рабочий температурный диапазон: от –40 C до +80 C
• Ширина: 6,5 мм, высота: 40,5 мм
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Позиция подвода провода: сбоку
• Цвет: жёлтый
• Гарантия: 84 месяца
• Соответствие стандартам: IEC 60309-1(1999), ГОСТ Р 50030.7.2002

Совместимость и монтаж

Колодка JXB-2.5/35 желтая 25 ампер совместима со всеми типами стандартных DIN-реек шириной 35 мм. Устанавливается одним движением - фиксируется защёлкой. Для правильного подключения:

• Зачищенный провод вставляется в контактную часть сбоку;
• Зажим закручивается отверткой до плотного прижатия - не перетягивать!
• Обязательно использовать замыкающую пластину (в комплекте не идёт - приобретается отдельно); она обеспечивает гальваническую связь между соседними клеммами при последовательном соединении.

Подключение проводов большего сечения (например, 4 мм2) невозможно - не будет надёжного контакта. Также не рекомендуется использовать многожильные провода без наконечников - возможен обрыв.

Безопасность и стандарты

Колодка JXB-2.5/35 желтая 25 ампер изготовлена из самозатухающего полиамида класса V0 - материал не поддерживает горение даже при возгорании внешних элементов. Соответствует требованиям IEC 60309-1 и ГОСТ Р 50030.7.2002, что гарантирует соответствие европейским и российским нормам безопасности. IP20 позволяет использовать только внутри закрытых щитов - не для открытых площадок или влажных сред.

Преимущества

• Компактный размер (6,5 мм) - экономия места в щите
• Яркий жёлтый цвет - легко отличить от других клемм, особенно при заземлении
• Надёжный винтовой зажим - минимизирует риск ослабления контакта
• Высокая термостойкость - работает при экстремальных температурах
• Долгий срок службы - 84 месяца гарантии подтверждают качество материалов

Ограничения применения

• Не применяется во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не допускается использование с многожильными проводами без обжимных наконечников
• Нельзя подключать провода сечением менее 1 мм2 или более 2,5 мм2 - риск перегрева или плохого контакта
• Требуется обязательная установка замыкающей пластины при группировке нескольких клемм - без неё цепь не замкнута
• Не предназначен для частого отсоединения - рассчитана на стационарное соединение

Примеры использования

• Разделение фазы и нуля в щите управления станком
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Создание перемычек между модулями PLC
• Заземление оборудования через специальные клеммы EK-JXB (при использовании с замыкающими планками)
• Сборка распределительных шин в промышленных щитах

Практические советы

• Перед монтажом проверьте, чтобы провод был зачищен на 6–8 мм - слишком мало или много снижает надёжность
• Используйте отвёртку с плоским наконечником подходящего размера - не давите сильно, чтобы не повредить резьбу
• При сборке нескольких клемм в ряд - всегда используйте замыкающие пластины; они обеспечивают целостность цепи
• Жёлтый цвет этой модели часто используют именно для заземления - соблюдайте цветовое кодирование в вашем щите
• Артикулы plc-jxb-2.5/35y и plc-jxb-2,5/35 y - это один и тот же продукт; различие лишь в записи запятой вместо точки
