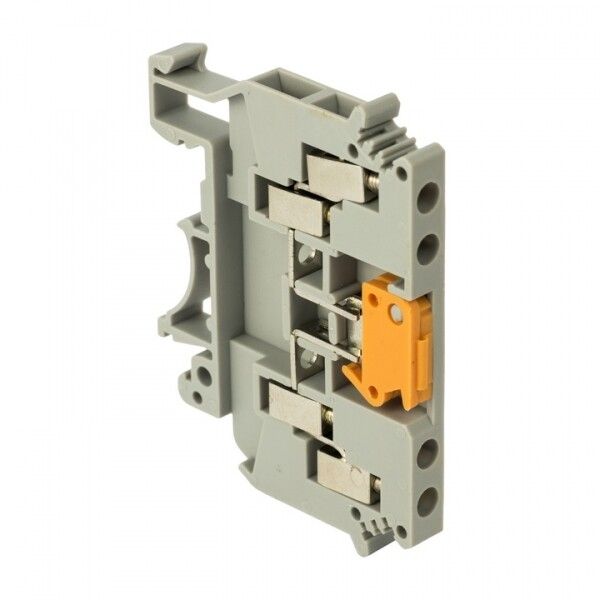

Колодка клеммная двойная измерительная JXB-4/35 тип K серая EKF PROxima | plc-jxb-2-4/35K-gy

Колодка клеммная двойная измерительная JXB-4/35 тип K серая от EKF - это надёжное винтовое соединение для монтажа на DIN-рейку, предназначенное для разветвления фазных, нулевых и заземляющих проводников в промышленных распределительных щитах. Артикул plc-jxb-2-4/35k-gy соответствует серии JXB PROxima.

Назначение и область применения

Колодка клеммная двойная измерительная JXB-4/35 тип K серая используется для создания разъёмных электрических соединений в силовых и слаботочных цепях. Применяется в промышленных щитах для подключения и разветвления проводов сечением от 0,2 до 4 мм2 - например, в системах автоматизации, на конвейерах, в пультах управления, в распределительных устройствах. Благодаря поворотному механизму разделения позволяет выполнять измерения без отключения цепи.

Технические характеристики

• Тип соединения: винтовое
• Количество контактов: 2
• Номинальное напряжение: 500 В
• Номинальный ток: 16 А
• Диапазон сечений провода: 0,2–4 мм2 (включая тонкопроволочные гибкие жилы)
• Способ монтажа: установка на DIN-рейку 35 мм
• Количество зажимов на уровне: 2
• Тип разделения: поворотный - позволяет отключить один контакт для тестирования без разрыва всей цепи
• Соединение внутренних уровней: да - контакты на одном уровне электрически связаны между собой
• Степень защиты: IP20 - защищена от доступа пальцев, но не от воды и пыли
• Материал корпуса: полиамид (PA6), класс горючести V0 - самозатухающий, огнестойкий
• Рабочий температурный диапазон: от -40 C до +80 C
• Габариты: ширина 6,2 мм, высота 48,1 мм
• Цвет: серый
• Позиция подключения: сбоку

Совместимость и монтаж

Колодка клеммная двойная измерительная JXB-4/35 тип K серая совместима с любой стандартной DIN-рейкой 35 мм. Устанавливается легко - защёлкивается на рейку без инструментов. Для правильного монтажа важно использовать торцевую пластину - она предотвращает случайный доступ к токоведущим частям и обеспечивает безопасную компактную сборку в ряду. Подключение проводов выполняется винтовым зажимом: оголённый провод вставляется в зажим и затягивается отверткой. Нельзя перегибать жилы - они должны входить прямо, без изгибов под углом.

Безопасность и стандарты

Колодка выполнена из материала с классом горючести V0 - не поддерживает горение и самозатухает при воздействии пламени. Соответствует требованиям безопасности для промышленного оборудования. IP20 обеспечивает базовую защиту от прикосновения, но не рассчитана на работу во влажных средах, на улице или в помещениях с повышенной запылённостью. Для таких условий требуется использование дополнительных кожухов или клемм с более высокой степенью защиты.

Преимущества

• Поворотный механизм разделения - позволяет проводить диагностику и замеры без отключения питания всей цепи
• Электрическая связь между уровнями - снижает количество внешних перемычек
• Узкий профиль (6,2 мм) - экономит место в щите
• Огнестойкий корпус - повышает безопасность при аварийных ситуациях
• Подходит для гибких многопроволочных жил - не требует опрессовки

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных сред - IP20 недостаточно
• Запрещено использовать для проводов сечением менее 0,2 мм2 или более 4 мм2 - риск перегрева или плохого контакта
• Обязательно использование торцевых пластин - без них возможен доступ к токоведущим частям
• Напряжение выше 500 В не допускается - даже если другие клеммы этой серии работают до 800 В, данная модель имеет ограничение в 500 В

Примеры использования

• Разветвление фазы в пульте управления станком
• Подключение нулевого проводника в распределительном щите объекта
• Измерительная точка для контроля тока в цепи освещения
• Сборка группового автомата с несколькими выходами

Практические советы

• Перед затяжкой винта проверьте, что провод полностью вошёл в зажим - не должно быть видно оголённой жилы
• Для многопроволочных жил используйте отвертку с плоским лезвием - не давите слишком сильно, чтобы не деформировать контакт
• При сборке нескольких клемм в ряд всегда устанавливайте торцевые пластины на обоих концах
• При необходимости измерения тока - поверните рычаг разделения, затем подключите клещи или мультиметр к открытому контакту
• Артикул plc-jxb-2-4/35k-gy - это именно двойная измерительная клемма; не путайте с одиночными или самозажимными моделями JXB-ST
