Клеммная колодка JXB-2.5/35 PROxima 25А 800В EKF plc-jxb-2.4/35gy

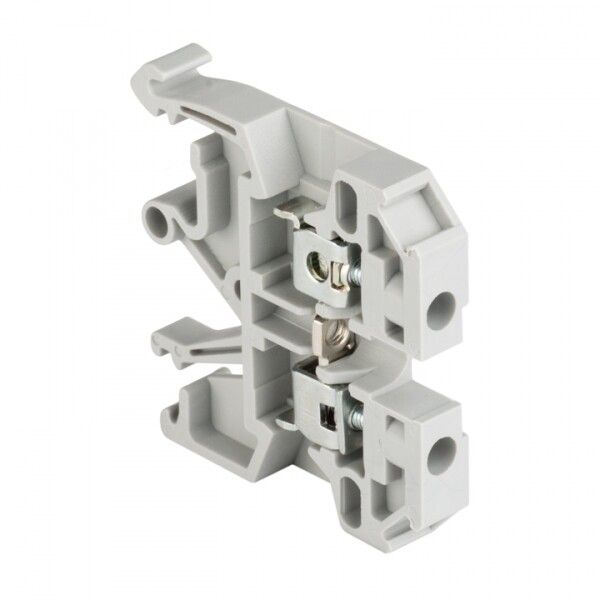

Колодка клеммная JXB-2.5/35 серая от EKF - компактное винтовое соединение для надежного подключения одножильных и многожильных проводов сечением 1–2,5 мм2 в промышленных распределительных щитах на DIN-рейке. Артикул plc-jxb-2.4/35gy соответствует серии JXB PROxima.

Назначение и область применения

Колодка клеммная JXB-2.5/35 серая предназначена для создания постоянных электрических соединений в силовых и управляющих цепях переменного тока частотой 50 Гц. Применяется в промышленных распределительных щитах, автоматических системах управления, станках, конвейерах и других устройствах, где требуется прочное и долговечное соединение. Подходит для подключения фазных, нулевых и заземляющих проводников.

Технические характеристики

• Номинальное напряжение: до 800 В
• Номинальный ток: 25 А
• Диапазон сечений провода: 1 – 2,5 мм2
• Тип соединения: винтовое - обеспечивает плотный контакт без повреждения жил
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: полиамид (пожаростойкий, класс V0) + стальные контактные элементы
• Количество контактов: один входной зажим
• Позиция подключения: провод вводится сбоку
• Рабочий температурный диапазон: от -40 C до +80 C
• Ширина: 6,5 мм; высота: 40,5 мм
• Требуется торцевая пластина: да - для безопасного завершения секции на шине
• Нормативный документ: IEC 60309-1 (1999)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Колодка JXB-2.5/35 серая совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для сборки нескольких клемм в одну секцию необходимо использовать торцевую пластину - она предотвращает случайное касание токоведущих частей и обеспечивает механическую стабильность всей группы. Установка выполняется путём защёлкивания на рейку - никаких инструментов для крепления не требуется. После установки провод вставляется в боковой канал и затягивается винтом отверткой с плоским лезвием.

Безопасность и стандарты

Колодка выполнена из самозагасающего материала полиамида класса горючести V0 - не распространяет пламя при возгорании. Соответствует требованиям стандарта IEC 60309-1 и ГОСТ Р 50030.7.2002. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, однако не допускает использование в условиях повышенной влажности, запылённости или на улице.

Преимущества

• Устойчивость к перегреву благодаря термостойкому полиамиду и качественным стальным контактам
• Фиксация провода без необходимости подготовки жил - можно вставить даже многожильный провод без наконечника
• Минимальная занимаемая площадь - всего 6,5 мм по ширине, позволяет экономить место в щите
• Поддержка рекомендованного проектного ассортимента - легко заменить аналогичным изделием при ремонте
• Длительная гарантия - 7 лет, что свидетельствует о высокой надёжности материалов и технологии производства

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует защита от газов и паров
• Запрещено использование вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не предназначен для многожильных проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Требует обязательного использования торцевой пластины при групповой установке - без неё есть риск электрического контакта между соседними клеммами

Примеры использования

• Подключение выходов автоматических выключателей к нагрузкам в распределительном щите
• Объединение нулевых проводников в щите освещения
• Создание точек подключения датчиков и исполнительных механизмов на промышленных линиях
• Разделение цепей заземления внутри оборудования

Практические советы

• Перед затяжкой винта проверьте, чтобы провод полностью вошёл в зажим - недостаточно глубоко вставленный провод может нагреваться и окисляться
• Используйте отвёртку с подходящим моментом затяжки - переусиливать нельзя, это повредит резьбу или деформирует контакт
• При сборке нескольких клемм в ряд всегда используйте торцевые пластины - они снижают риск короткого замыкания и обеспечивают целостность конструкции
• Для многожильных проводов желательно использовать наконечники - хотя это и не обязательно, так повышается надёжность контакта
• Проверяйте соответствие посадочного диаметра DIN-рейки - некоторые старые рейки имеют отклонения, которые могут вызывать люфт
