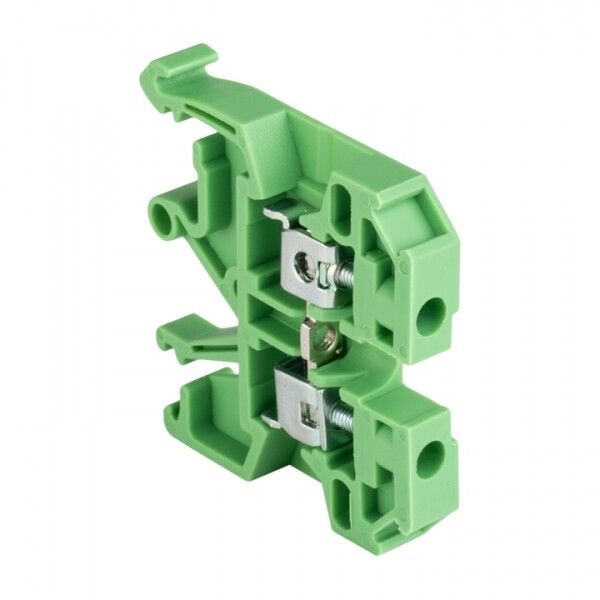

Колодка клеммная JXB-2.5/35 зеленая EKF PROxima | plc-jxb-2.5/35gn

Колодка клеммная JXB-2.5/35 зеленая 25 ампер от бренда EKF серии PROxima предназначена для надежного соединения проводов в распределительных щитах. Её компактный размер, винтовой зажим и совместимость с DIN-рейкой делают её универсальным решением для промышленной автоматизации и НКУ.

Назначение и область применения

Колодка клеммная JXB-2.5/35 зеленая 25 ампер используется для создания разрывных соединений между проводниками в электрических цепях постоянного и переменного тока до 800 В. Применяется в распределительных шкафах, щитах управления, системах автоматизации и промышленном оборудовании. Подходит для подключения силовых и слаботочных цепей в условиях НКУ.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 1–2,5 мм2
• Количество контактов: 2
• Тип подключения: винтовой зажим
• Способ монтажа: на DIN-рейку или G-рейку
• Ширина: 6,5 мм
• Высота: 40,5 мм
• Материал корпуса: полиамид (класс горючести V0)
• Материал контактных элементов: сталь
• Степень защиты: IP20 (защита от предметов больше 12 мм, но не от воды)
• Рабочий температурный диапазон: от –40 C до +80 C
• Позиция подключения: сбоку
• Требует установки торцевой пластины: да
• Нормативный документ: IEC 60309-1 (1999)
• Гарантийный срок: 84 месяца
• Цвет: зеленый

Совместимость и монтаж

Колодка клеммная JXB-2.5/35 зеленая 25 ампер монтируется на стандартную DIN-рейку шириной 35 мм или G-рейку. Для фиксации требуется установить торцевую пластину - она предотвращает случайное выпадение колодки из рейки и обеспечивает механическую устойчивость. Подключение проводов выполняется через винты сбоку: зачищенный провод вставляется в гнездо и затягивается отверткой. Убедитесь, что сечение провода соответствует диапазону 1–2,5 мм2 - более толстые провода не войдут, более тонкие могут плохо фиксироваться.

Безопасность и стандарты

Изготовлена из самозатухающего полиамида класса горючести V0 - материал не распространяет пламя при возгорании. Соответствует требованиям стандарта IEC 60309-1. Защита IP20 исключает доступ к токоведущим частям пальцами или крупными предметами, но не защищает от влаги - использовать можно только внутри закрытых щитов. Температурный диапазон позволяет работать даже в холодных помещениях и рядом с нагреваемым оборудованием.

Преимущества

• Компактная форма (6,5 мм) - экономит место в щите, особенно при плотной компоновке
• Чёткая цветовая маркировка (зеленый) - легко отличается от других типов колодок
• Надежный винтовой зажим - минимизирует риск ослабления контакта при вибрации
• Поддержка широкого температурного диапазона - работает в суровых условиях
• Долгий гарантийный срок (7 лет) - указывает на высокую долговечность материала и сборки

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 недостаточна
• Не допускается использование проводов сечением менее 1 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Обязательно требует установки торцевой пластины - без неё колодка может выскочить из рейки при нагрузке
• Не рекомендовано многократное демонтажное подключение - после нескольких разжимов винтовой механизм теряет усилие зажима

Примеры использования

• Подключение входящих и выходящих фаз в автоматических выключателях
• Разводка сигнальных цепей в ПЛК-шкафах
• Соединение проводов заземления (при использовании зеленой версии как маркировки)
• Разрыв цепи для тестирования или обслуживания оборудования
• Формирование групповых соединений в конвейерных системах и станках с ЧПУ

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - используйте калибратор или штангенциркуль
• Затягивайте винт до упора, но без лишнего усилия - переусилие повредит резьбу или изоляцию провода
• Устанавливайте торцевую пластину сразу после монтажа - это снижает риск смещения при последующей работе в щите
• При компоновке нескольких колодок JXB-2.5/35 зеленая 25 ампер оставляйте минимальный зазор 2–3 мм между ними для лучшего теплоотвода
• Для маркировки цепей используйте этикетки на корпусе - зеленый цвет хорошо сочетается с белыми или черными метками
