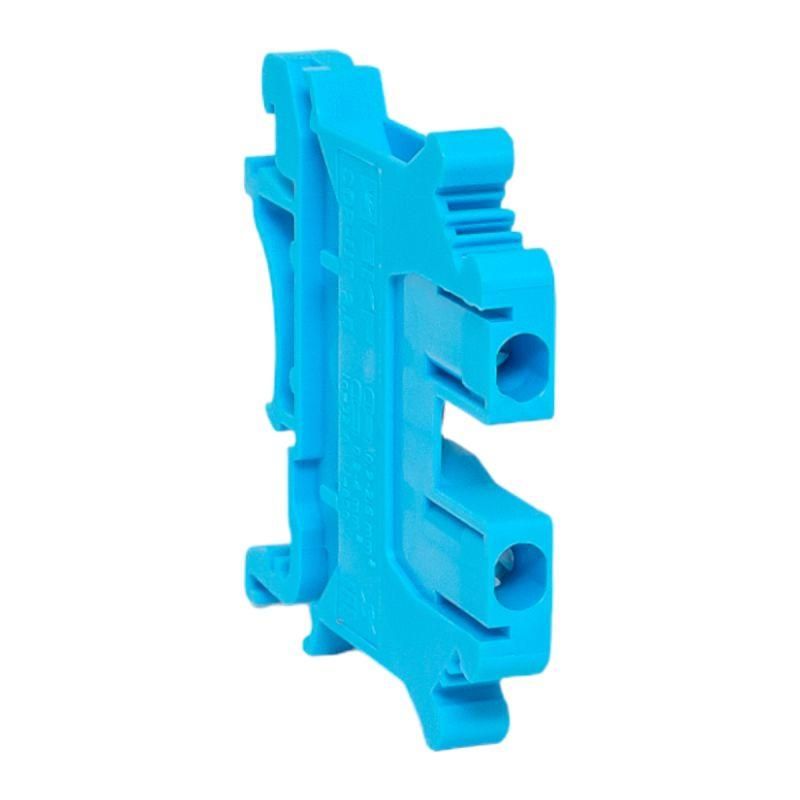

Клеммная колодка винтовая 2.5 UT синяя | scr-ut-2,5-b EKF

Клеммная колодка винтовая 2.5 UT синяя от EKF - компактное устройство для надежного винтового соединения двух проводов сечением 2,5 мм2, предназначенное для установки на DIN-рейку в распределительных щитах и промышленном оборудовании. Артикул scr-ut-2,5-b обеспечивает точную совместимость с сериями UT и другими элементами автоматизации.

Назначение и область применения

Клеммная колодка винтовая 2.5 UT синяя используется для создания разветвлений и соединений в слаботочных и силовых цепях постоянного и переменного тока. Применяется в электрощитах жилых домов, промышленных панелях, станках, конвейерах, системах освещения и управления. Подходит для подключения медных и алюминиевых проводов одножильных и многожильных, защищённых и неизолированных.

Технические характеристики

• Тип соединения: винтовое - зажим провода осуществляется обычной отверткой
• Сечение провода: 2,5 мм2 - оптимально для токов до 32 А
• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - безопасно для сетей до 690 В AC/DC
• Количество контактов: 2 - один вход, один выход
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Ширина устройства: 5 мм - компактный формат для плотной укладки
• Количество уровней: 1 - одноуровневый контактный ряд
• Материал корпуса: полиамид PA - термостойкий, самозагасающий, не трескается при температурных перепадах
• Цвет: синий - стандартизированная окраска для визуального отличия от других групп
• Материал контакта: латунь - хорошая проводимость, антикоррозийная стойкость

Совместимость и монтаж

Клеммная колодка винтовая 2.5 UT синяя совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается одним движением - защёлкивается на рейку без инструментов. Для подключения: ослабьте винт, вставьте подготовленный провод (без зачищения изоляции более чем на 8–10 мм), затяните винт до упора. Многопроводное подключение допускается - до 4 жил в одном зажиме, если суммарное сечение не превышает 2,5 мм2. Отлично сочетается с другими изделиями серии UT: предохранители, автоматы, реле.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.1. Корпус выполнен из пожаробезопасного полиамида, не поддерживающего горение. Напряжение 800 В позволяет использовать колодку в промышленных системах с повышенным классом защиты. Маркировка контактов (L/N/PE) нанесена на корпус - снижает риск ошибок при обслуживании.

Преимущества

• Латунная токоведущая пластина - минимизирует переходное сопротивление и нагрев
• Удобный ввод отвертки - головка винта расположена под углом, доступна даже в плотных сборках
• Надежная фиксация - винт с усиленной резьбой не ослабевает при вибрациях
• Высокая нагрузочная способность - работает стабильно при максимальных значениях тока и напряжения
• Полиамидный корпус - не деформируется при температурах от –40C до +120C
• Чёткая маркировка - ускоряет диагностику и ремонт

Ограничения применения

Не предназначена для подключения проводов сечением менее 0,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт. Не рекомендуется для мобильных или часто перемещаемых устройств - вибрации могут ослабить зажим. Не следует использовать в средах с агрессивными химическими веществами (например, растворителями, кислотами) - материал корпуса устойчив, но не химически инертен. Не применяется в цепях с частотой выше 50 Гц - спецификация рассчитана именно на 50 Гц.

Примеры использования

• Разветвление фазы в распределительном щите квартиры - подключение группы розеток
• Подключение датчиков и исполнительных механизмов на промышленном конвейере
• Объединение нулевых проводов в щите этажа
• Соединение проводов между модулями PLC и реле
• Формирование шины PE в системах TN-S

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - меньше неудержит, больше вызывает замыкание
• Затягивайте винт равномерно - не используйте усилие плоскогубцев, достаточно отвертки с регулируемым моментом
• Проверяйте герметичность соединения после первого включения - легкое покачивание провода покажет надежность зажима
• При использовании многожильных проводов - лучше запрессовать наконечник, чтобы жилы не выпали при затяжке
• При необходимости комбинирования нескольких колодок - располагайте их с минимальным зазором, но не вплотную, чтобы обеспечить теплоотвод
• Артикул scr-ut-2,5-b легко найти в каталогах EKF - он совпадает с номером серии UT, что упрощает закупку запасных частей
