Клемма проходная 4 кв.мм винтовая OptiClip CTS-4-I-32A-(0,2-4)-желтый - 332742 КЭАЗ

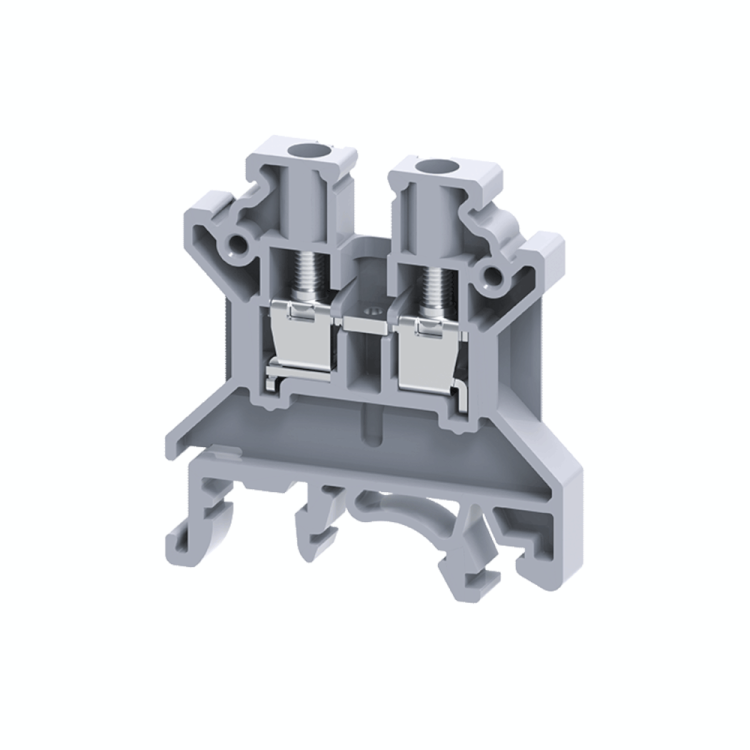

Клемма проходная винтовая 32А 0.2–4 кв.мм желтая серия OptiClip CTS-4-I предназначена для надёжного соединения проводов в распределительных щитах и системах автоматизации. Этот элемент от КЭАЗ обеспечивает прочную фиксацию проводников малого сечения на DIN-рейке, сохраняя целостность цепи даже при высоких нагрузках.

Назначение и область применения

Клемма OptiClip CTS-4-I используется для создания проходных соединений в электрических цепях - то есть когда провод проходит через клемму без разрыва. Подходит для подключения медных и многожильных проводов в силовых и слаботочных контурах: управление оборудованием, сигнализация, системы автоматики, распределительные шкафы НКУ.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 1000 В - безопасно работает в сетях переменного и постоянного тока до 1 кВ
• Диапазон сечений провода: 0,2–4 мм2 - оптимально для тонких жил, часто используемых в вторичных цепях
• Способ монтажа: установка на DIN-рейку 35 мм - фиксируется защёлкой без инструментов
• Количество контактов: 2 - вход и выход, образуют проходное соединение
• Тип соединения: винтовое - зажим осуществляется винтом с плоской головкой
• Материал корпуса: полиамид PA - термостойкий, самозатухающий, устойчив к механическим воздействиям
• Класс воспламеняемости: V0 - материал не распространяет горение
• Рабочий температурный диапазон: –40…+85 C - работает в холодных помещениях и нагретых шкафах
• Цвет: жёлтый - визуально отличается от других клемм, удобен для маркировки
• Ширина шага: 6 мм - соответствует стандартному шагу DIN-рейки
• Позиция подключения: сбоку - провода вводятся параллельно поверхности рейки
• Количество уровней: 1 - однорядная конструкция

Совместимость и монтаж

Клемма CTS-4-I совместима с любой стандартной DIN-рейкой 35 мм. Устанавливается путём защёлкивания - достаточно плотно придавить её к рейке до характерного щелчка. Для демонтажа потяните за рычаг фиксатора снизу. Винтовой зажим требует отвертки с плоским лезвием. Максимальный момент затяжки не указан - рекомендуется затягивать до упора без усилия, чтобы не повредить контактную пластину. Не допускается использование инструментов с острыми гранями.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0, что соответствует требованиям UL94. Применение в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Рабочее напряжение 1000 В позволяет использовать клемму в системах до 690 В переменного тока (по нормам EN 61439). Отсутствие открытых токоведущих частей после монтажа снижает риск поражения током.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает вибрацию и удары
• Стандартный шаг 6 мм - легко комбинируется с другими компактными клеммами в одном ряду
• Жёлтый цвет - упрощает идентификацию цепей, особенно в многослойных шкафах
• Фиксация на DIN-рейке без болтов - экономит время при сборке и обслуживании
• Подходит для многожильных проводов с наконечниками и одножильных - универсальность применения

Ограничения применения

• Не предназначен для проводов сечением более 4 мм2 - попытка вставить больший провод приведёт к плохому контакту или повреждению зажима
• Не рассчитана на ток выше 32 А - при превышении возможен перегрев и деформация контакта
• Не имеет защиты от случайного отсоединения - при вибрационных нагрузках рекомендуется дополнительная фиксация проводов
• Не подходит для подключения алюминиевых проводов - материал контактов несовместим с оксидацией алюминия
• Запрещено применение в средах с повышенной химической активностью - полиамид не устойчив к растворителям и маслам

Примеры использования

• Подключение датчиков и реле в пульте управления станком
• Разветвление сигналов от энкодера в системе автоматизации
• Соединение проводов между модулями PLC в распределительном шкафу
• Переход от медного провода 1,5 мм2 к кабелю 2,5 мм2 внутри щита
• Обвязка кнопок и световой индикации в панели оператора

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину, указанную в спецификации - обычно 8–10 мм
• Для многожильных проводов используйте наконечники типа “штырь” - они лучше фиксируются в винтовом зажиме
• Проверьте затяжку винта после первого включения - при прогреве металла контакт может немного ослабнуть
• Не смешивайте эту клемму с аналогами других производителей - различаются глубина зажима и форма контактов
• При замене - всегда отключайте питание; жёлтый цвет этой клеммы OptiClip CTS-4-I часто указывает на цепь управления, а не на силовую
