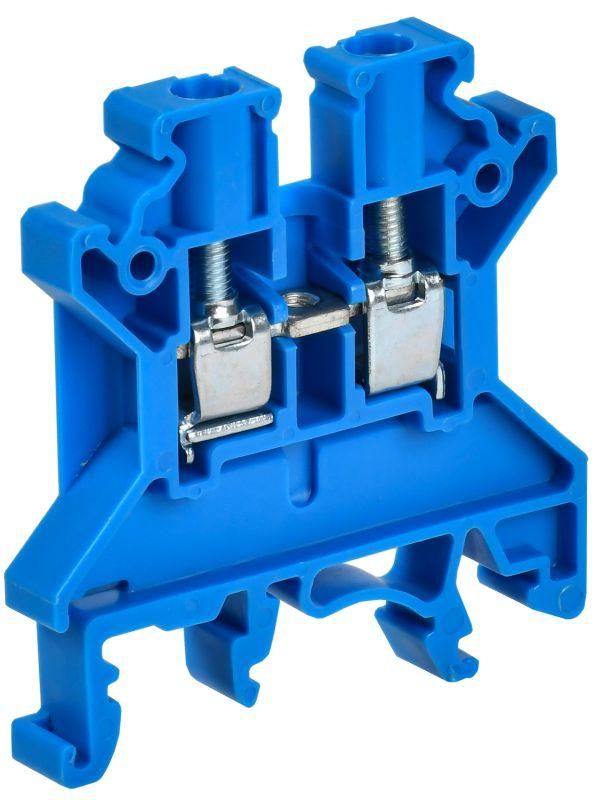

Колодка клеммная CTS ARMAFIX 4кв.мм син. IEK YCT10-00-K07-004

Колодка клеммная CTS 4 мм² синяя от IEK предназначена для надёжного электрического соединения проводов в промышленных и распределительных системах. Артикул yct10-00-k07-004 обеспечивает устойчивый контакт при рабочих нагрузках до 32 А и напряжении до 1000 В.

Назначение и область применения

Колодка клеммная CTS 4 мм² синяя используется для коммутации и распределения электроэнергии в устройствах автоматизации, управления, контрольно-измерительной аппаратуре и силовых цепях. Подходит для установки в щитах, пультах, станках, конвейерах и других объектах промышленной инфраструктуры. Применяется там, где требуется прочное и долговечное соединение одножильных или многожильных проводов малого сечения.

Технические характеристики

• Тип соединения: винтовое — позволяет плотно фиксировать проводник при затяжке винтом
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Диапазон сечения провода: 0,2–4 мм² — подходит для тонких жил, включая многожильные провода с опрессовкой
• Количество полюсов: 1 — одна точка подключения
• Количество зажимов на полюс: 2 — можно подключить два провода на один вход
• Материал корпуса и изоляции: полиамид (PA) — термостойкий, самозагасающий материал
• Степень защиты: IP20 — защищает от контакта с пальцами и предметами более 12 мм, но не от воды и пыли
• Рабочая температура: от –40 °C до +85 °C — работает в суровых условиях
• Способ монтажа: на DIN-рейку или G-рейку — совместим с большинством стандартных шкафов
• Ширина: 6 мм — компактный форм-фактор для плотной укладки
• Цвет: синий — стандартизированная цветовая маркировка для удобства идентификации
• Частота: 50 Гц — рассчитана на сетевые системы переменного тока
• Срок службы: 20 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Колодка клеммная CTS 4 мм² синяя легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её на рейку до характерного щелчка. Монтаж выполняется без инструментов — достаточно отвертки для затяжки винтов. Оба зажима расположены сверху, что упрощает доступ при подключении. Убедитесь, что сечение провода соответствует допустимому диапазону (0,2–4 мм²): слишком толстые провода не войдут, слишком тонкие требуют предварительной опрессовки или скрутки для надёжного контакта.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для устройств низкого напряжения. Материал корпуса — самозагасающий полиамид, соответствует нормам UL94 V-0. Защита IP20 исключает случайный контакт с токоведущими частями, но не предусматривает защиту от влаги или пыли — не применяйте в открытых или сырых помещениях без дополнительной герметизации.

Преимущества

• Высокое контактное усилие винтового зажима снижает риск ослабления соединения при вибрациях
• Универсальный диапазон сечений позволяет использовать одну модель для множества задач
• Компактная ширина (6 мм) экономит место в распределительном щите
• Долгий срок службы (20 лет) снижает потребность в замене и обслуживании
• Цветовая маркировка (синий) помогает отличать цепи при диагностике и ремонте

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в местах с повышенной запылённостью — степень защиты IP20 недостаточна
• Не рекомендуется для проводов сечением более 4 мм² — возможен перегрев и повреждение зажима
• Не подходит для многожильных проводов без оконцевания — свободные жилы могут выйти из зажима при затяжке
• Не используйте в цепях постоянного тока выше 1000 В — спецификация рассчитана на переменный ток 50 Гц

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Распределение питания между модулями PLC и реле в щитах управления
• Соединение проводов в контроллерах освещения, тепловых насосах, насосных станциях
• Объединение нулевых и заземляющих проводников внутри распределительных щитов

Практические советы

• Перед подключением удалите изоляцию с провода на длину 8–10 мм — этого достаточно для надёжного контакта
• Для многожильных проводов всегда используйте наконечники (например, НШВИ) — они предотвращают выпадение жил
• Затягивайте винты равномерно, без лишнего усилия — переусилие может повредить резьбу или изоляцию
• При групповой установке нескольких колодок оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Проверяйте затяжку через 1–2 месяца после первого включения — особенно в условиях вибраций
