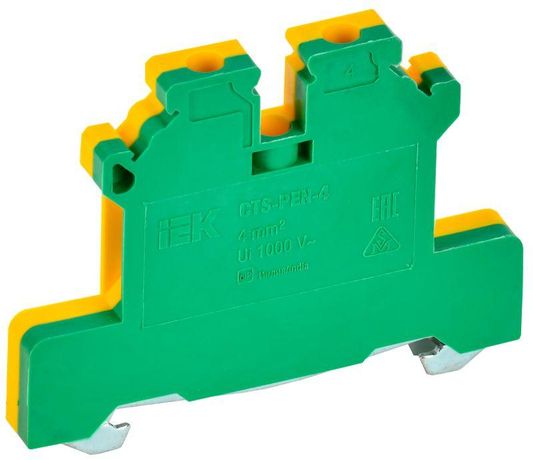

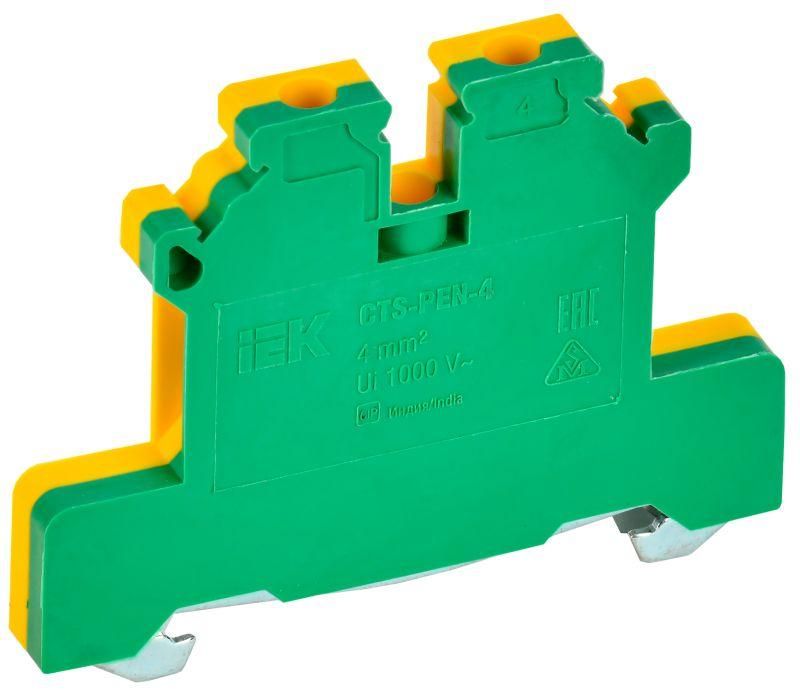

Колодка клеммная CTS-PEN ARMAFIX земля 4кв.мм жел./зел. IEK YCT11-00-K52-004

Колодка клеммная CTS-PEN земля 4 мм2 желто-зеленая - это надежный элемент для заземления в электрических цепях, выполненный в компактной форме и предназначенная для установки на DIN-рейку. Бренд IEK предлагает эту модель с артикулом yct11-00-k52-004 для устойчивых соединений в условиях промышленного оборудования.

Назначение и область применения

Колодка клеммная CTS-PEN земля 4 мм2 желто-зеленая предназначена исключительно для подключения заземляющих проводников. Её желто-зеленый цвет соответствует международному стандарту идентификации земляных проводов, что обеспечивает быстрое визуальное определение цели соединения. Применяется в щитах распределения электроэнергии, на промышленных станках, в системах автоматизации, в объектах инфраструктуры - там, где требуется безопасное и долговременное заземление.

Технические характеристики

• Тип соединения: винтовой - надежное фиксирование провода за счет механического зажима
• Сечение провода: от 0,2 до 4 мм2 - подходит для тонких жил и многожильных проводников средней мощности
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Количество зажимов: 2 на один полюс - можно подключить два провода одновременно
• Количество полюсов: 1 - используется только для заземления, не для фазы или нуля
• Цвет: желто-зеленый - стандартизированная окраска для заземляющего провода
• Рабочая температура: от –40 C до +85 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые шкафы
• Срок службы: 20 лет - длительная надежность при правильной эксплуатации
• Ширина: 6 мм - компактный размер, экономит место на рейке
• Материал корпуса: полиамид (PA) - термостойкий, самозагасающий, устойчив к химическим воздействиям
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со всеми стандартными щитами
• Позиция подключения: сверху - удобно для прокладки проводов сверху вниз

Совместимость и монтаж

Колодка клеммная CTS-PEN земля 4 мм2 желто-зеленая легко монтируется на любую DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть её на рейку до характерного щелчка. Подключение проводов выполняется через верхние зажимы: оголённый конец провода вставляется в гнездо и фиксируется винтом. Оба зажима работают независимо - можно подключить два отдельных заземляющих провода. Убедитесь, что сечение провода не превышает 4 мм2 - более толстые провода не войдут в зажим.

Безопасность и стандарты

Клеммы серии CTS соответствуют требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Цветовая маркировка соответствует ГОСТ 33542–2015 (желто-зеленый для PE-проводников). Материал корпуса - самозатухающий полиамид, не поддерживающий горение. Напряжение 1000 В обеспечивает безопасную работу даже в высоковольтных распределительных устройствах.

Преимущества

• Высокое контактное усилие - минимизирует риск ослабления соединения при вибрации
• Универсальный зажим - подходит как для одножильных, так и для многожильных проводов
• Стандартный цвет - сразу узнаваемо отличается от фазных и нулевых клемм
• Два зажима на одном полюсе - позволяют выполнять ответвления без дополнительных перемычек
• Долгий срок службы - снижает необходимость замены в течение всего срока эксплуатации системы

Ограничения применения

• Не применяется для подключения фазных или нулевых проводов - только для заземления (PE)
• Запрещено использовать с проводниками сечением более 4 мм2 - возможен перегрев или повреждение зажима
• Не рекомендовано применение в местах постоянного контакта с маслом, растворителями или агрессивными химикатами - хотя материал устойчив, длительное воздействие может снизить прочность изоляции
• Не является герметичной - не подходит для открытых уличных установок без защиты в IP-корпусе

Примеры использования

• Подключение заземляющего провода от металлического корпуса частотного преобразователя
• Объединение нескольких заземляющих проводов в распределительном щите
• Фиксация заземления на станке с ЧПУ или конвейере
• Создание точки заземления для контроллеров PLC в автоматических линиях

Практические советы

• Перед затяжкой винта убедитесь, что изоляция полностью удалена - оголенная часть должна входить в зажим до упора
• Не используйте силовые инструменты для затяжки - достаточно обычной отвертки; переусилие может повредить резьбу
• При подключении двух проводов - лучше выбрать один провод основной, второй - запасной или ответвление
• Проверьте соответствие цвета: если рядом есть другие клеммы, убедитесь, что эта именно заземляющая - желто-зеленая
• Для помещений с повышенной влажностью или пылью - устанавливайте в закрытых шкафах с уровнем защиты IP54 и выше
