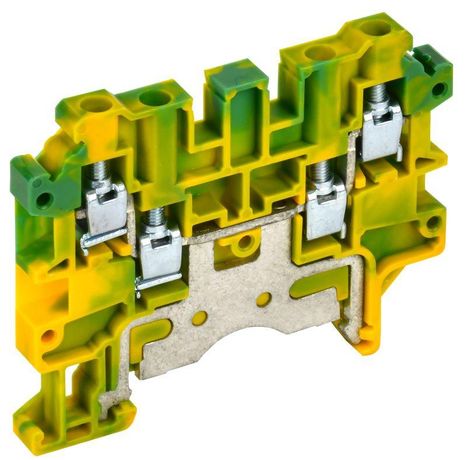

Колодка клеммная CTS-MC-PEN ARMAFIX земля 4 вывода 4кв.мм IEK YCT12-03-4-K52-004

Колодка клеммная CTS-MC-PEN земля 4 вывода 4 кв. мм от IEK предназначена для надёжного соединения заземляющих проводников на DIN-рейке. Эта модель обеспечивает безопасный и долговечный контакт для многожильных и одножильных проводов сечением до 4 мм2, особенно важна в системах заземления промышленного оборудования.

Назначение и область применения

Колодка клеммная CTS-MC-PEN земля 4 вывода 4 кв. мм используется исключительно для подключения заземляющих проводов. Её желто-зелёный цвет соответствует международной маркировке PE-проводников, что упрощает визуальное распознавание цепи заземления. Применяется в щитах управления, распределительных устройствах, на станках, конвейерах, системах освещения и других объектах, где требуется надёжное заземление нескольких проводов в одной точке.

Технические характеристики

• Количество контактов: 4 - возможность подключить четыре отдельных заземляющих провода
• Диапазон сечений: 0,2–4 мм2 - совместима с тонкими и средними жилами, включая многожильные
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Рабочая температура: -40…+85 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения
• Материал корпуса: полиамид (PA) - прочный, самозагасающий, устойчив к химическим воздействиям
• Способ монтажа: фиксация на DIN-рейку 35 мм - стандартный способ установки в электрощитах
• Тип соединения: винтовой - надёжный зажим с возможностью контрольного затягивания
• Ширина: 6 мм - компактный размер, экономит место в шите
• Цвет: желто-зелёный - соответствие ГОСТ/МЭК для заземляющих проводников
• Позиция подключения: сверху - удобный доступ для инструментов и проверки

Совместимость и монтаж

Колодка CTS-MC-PEN земля 4 вывода 4 кв. мм легко монтируется на любую стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Подключение проводов выполняется через верхние винтовые зажимы: оголённый конец провода вставляется в гнездо и фиксируется отверткой. Убедитесь, что сечение провода не превышает 4 мм2 - более толстые жилы не войдут. Нельзя использовать для фазных или нулевых проводов - только для заземления.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности для электроустановок. Цветовая маркировка (жёлто-зелёный) и материал корпуса (самозагасающий полиамид) обеспечивают соответствие МЭК 60947-7-1 и ГОСТ Р 50030.5.1. Каждый зажим имеет достаточное контактное усилие, предотвращающее ослабление соединения при вибрациях и перегрузках.

Преимущества

• Универсальный зажим - один тип клеммы заменяет несколько отдельных соединений
• Высокая механическая прочность корпуса - не трескается при монтаже и эксплуатации
• Стандартный цвет - сразу видно, что это заземление, снижается риск ошибок при обслуживании
• Компактность - всего 6 мм в ширину, можно разместить много таких колодок в ограниченном пространстве
• Подходит для многожильных проводов - не требует опрессовки наконечников

Ограничения применения

• Не предназначен для подключения проводов сечением больше 4 мм2 - попытки запихнуть толстый провод повредят зажим
• Не используйте для фазных или нулевых проводов - только для заземления (PE)
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP-класс не указан, корпус не герметичен
• Запрещено использование в взрывоопасных зонах - отсутствует сертификат взрывозащиты

Примеры использования

• Объединение заземляющих проводов от трёх станков и одного кожуха в одном месте внутри распределительного щита
• Подключение заземления к металлическому корпусу частотного преобразователя и внешнему контуру заземления
• Сборка заземляющей шины в щите освещения на производственной площадке
• Фиксация заземляющего провода от системы УЗО и автоматического выключателя в одном узле

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошёл в гнездо - не должно быть торчащих жил
• Проверьте плотность зажима легким потягиванием после монтажа - слабый контакт вызывает нагрев
• При использовании многожильных проводов не допускайте разлетающихся жил - они могут замкнуть соседний контакт
• При необходимости комбинируйте эту колодку с другими моделями серии CTS-MC для нулевых и фазных проводов - система совместима
• Артикул yct12-03-4-k52-004 - сохраняйте его при закупке запасных элементов; эта модель часто встречается в ремонтных партиях
