Мини-клемма заземляющая 4 кв.мм винтовая CGMT-4-PE-I-(0,2-4)-PEN - 331805 КЭАЗ

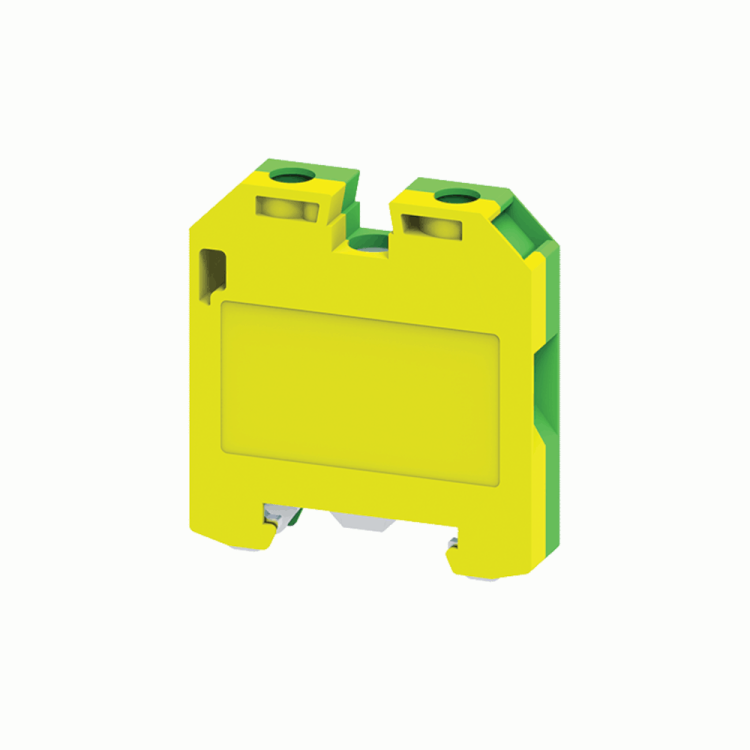

Мини-клемма заземляющая винтовая 4 кв.мм CGMT-4-PE-I-(0,2-4)-PEN КЭАЗ - компактное устройство для надежного заземления проводов сечением до 4 мм2 в тесных распределительных коробках и шкафах. Артикул 331805 соответствует требованиям ГОСТ и применяется в системах защиты от поражения током.

Назначение и область применения

Мини-клемма заземляющая винтовая 4 кв.мм CGMT-4-PE-I-(0,2-4)-PEN КЭАЗ используется для создания заземляющего соединения в электрических цепях. Подходит для подключения защитных проводников PE и PEN в условиях ограниченного пространства: малогабаритных щитах, распределительных коробках, автоматических выключателях, частных домашних и промышленных установках. Применяется там, где важна плотная компоновка и требуется быстрый доступ к заземлению.

Технические характеристики

• Поперечное сечение провода: 0,2–4 мм2 - поддерживает одножильные и многожильные медные провода;
• Тип соединения: винтовое - обеспечивает прочную фиксацию без необходимости пайки;
• Количество контактов: 2 - один вход для провода, один выход для перемычки;
• Способ монтажа: на DIN-рейку 15 мм - совместима со стандартными рейками в электрощитах;
• Цвет: желто-зеленый - соответствует международному цветовому коду заземления;
• Класс воспламеняемости V0 - материал самозатухающий, не поддерживает горение;
• Положение подключения: сбоку - удобно для прокладки проводов вдоль корпуса шкафа;
• Уровней: 1 - одноступенчатая конструкция, без возможности наращивания.

Совместимость и монтаж

Мини-клемма заземляющая винтовая 4 кв.мм CGMT-4-PE-I-(0,2-4)-PEN КЭАЗ устанавливается на DIN-рейку шириной 15 мм стандартной формы. Для монтажа достаточно защелкнуть её на рейку - никаких инструментов не требуется. Соединение осуществляется через винтовую клемму: оголённый провод вставляется в гнездо и затягивается отверткой. Учитывайте, что максимальное сечение - 4 мм2; более толстые провода не войдут. Нельзя использовать для силовых фазных жил - только для заземления.

Безопасность и стандарты

Изделие выполнено из материалов с классом воспламеняемости V0, что гарантирует безопасность при перегреве. Цветовая маркировка соответствует IEC 60446 (желто-зеленый - исключительно для PE/PEN). Конструкция прошла испытания на механическую прочность и термостойкость, типовые требования соблюдаются в соответствии с ГОСТ Р МЭК 60947-7-1.

Преимущества

• Высокая компактность - занимает минимум места в шкафу, идеальна для модульных решений;
• Простота монтажа - не требует сверления, пайки или специальных инструментов;
• Стандартный цвет - сразу узнаваемо заземление, снижает риск ошибок при обслуживании;
• Поддержка многожильных проводов - позволяет работать с гибкими кабелями без опрессовки;
• Надежное винтовое соединение - не ослабевает при вибрациях и температурных колебаниях.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - только медь;
• Максимальное сечение - 4 мм2; нельзя использовать для проводов 6 мм2 и выше;
• Не рассчитана на токи выше 16 А - не заменяет основные коммутационные элементы;
• Не имеет функции тестирования - нельзя проверить целостность заземления без отключения питания;
• Один уровень - невозможно последовательно соединить несколько клемм в ряд для множественных ответвлений.

Примеры использования

• Заземление корпусов частотных преобразователей в панелях управления станков;
• Объединение нескольких заземляющих проводов в распределительном щите квартиры;
• Подключение защитного провода к металлическому кожуху светильника в помещении с повышенной влажностью;
• Формирование общей точки заземления в небольшом шкафу автоматизации конвейера.

Практические советы

• Перед затяжкой винта убедитесь, что оголенная часть провода полностью вошла в контакт - не менее 6–8 мм;
• Для многожильных проводов слегка скрутите жилы перед введением в клемму - так предотвратится выпадение отдельных проволочек;
• Проверьте посадочную ширину DIN-рейки: 15 мм - стандарт, но старые шкафы иногда имеют 35 мм; эта клемма не подходит для них;
• Не используйте эту клемму вместо главной заземляющей шины - она служит лишь для вторичных ответвлений;
• Рекомендовано периодически контролировать затяжку винта при первом запуске системы - возможна осадка материала после нагрева.
