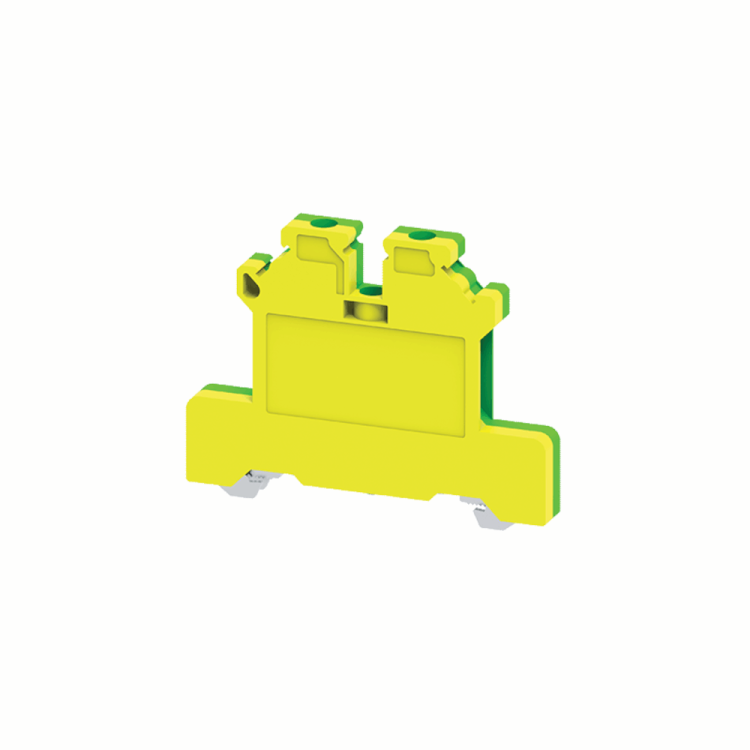

Клемма заземляющая 4 кв.мм винтовая OptiClip CGT-4-PE-I-(0,2-4)-PEN - 289787 КЭАЗ

Клемма заземляющая винтовая CGT-4-PE-I-(0,2-4)-PEN 4 кв.мм от КЭАЗ Optima предназначена для надежного заземления медных проводников в электрощитах и распределительных устройствах. Эта модель сочетает простой винтовой монтаж, совместимость с DIN-рейкой и цветовую маркировку согласно требованиям безопасности.

Назначение и область применения

Клемма заземляющая винтовая CGT-4-PE-I-(0,2-4)-PEN 4 кв.мм используется для создания защитного заземления (PE) в электрических системах. Применяется в распределительных шкафах, щитах автоматизации (САУ), силовых пультах и других установках, где требуется безопасное подключение заземляющих проводников. Подходит для промышленного оборудования, станков, конвейеров и систем управления.

Технические характеристики

• Тип соединения: винтовое - фиксация провода гайкой с помощью отвертки;
• Диапазон сечений: 0,2–4 мм2 - позволяет подключать тонкие многожильные и одножильные медные провода;
• Монтаж: на DIN-рейку или G-рейку - стандартная система крепления для электрощитов;
• Количество контактов: два - один вход для провода, один выход для перемычки между соседними клеммами;
• Цвет: желто-зеленый - соответствует международному стандарту обозначения заземляющего провода;
• Класс воспламеняемости изоляции: V0 - материал самозатухающий, не распространяет пламя;
• Расположение контактов: сбоку - удобно для компактной укладки проводов в плотном щите.

Совместимость и монтаж

Клемма заземляющая винтовая CGT-4-PE-I-(0,2-4)-PEN 4 кв.мм устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке - дополнительных креплений не требует. Подключение провода выполняется путем ослабления винта, введения жилы и затяжки до упора. Убедитесь, что зачищенная часть провода полностью помещается в зажим - не более 6–8 мм. Перемычка между соседними клеммами осуществляется через второй контакт - можно использовать медную перемычку того же сечения.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим устройствам по ГОСТ Р МЭК 60947-7-1 и IEC 60998. Цветовая маркировка желто-зеленая соблюдает нормы IEC 60446. Класс горючести V0 гарантирует безопасность при перегреве или возгорании внутри щита. Номинальное напряжение не указано - применяется исключительно для заземляющих цепей, не рассчитана на рабочее напряжение сети.

Преимущества

• Простота установки и обслуживания - не нужны специальные инструменты;
• Стандартный шаг монтажа - совместима с любыми DIN-рейками;
• Надежный контакт благодаря металлическому зажиму и высокой степени защиты от окисления;
• Цветовая идентификация снижает риск ошибок при сборке и диагностике;
• Поддерживает работу с малыми сечениями - идеальна для слаботочных сигналов заземления.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен прогрев и потеря контакта;
• Максимальное сечение - 4 мм2; провода большего сечения (например, 6 или 10 мм2) не войдут в зажим;
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - возможно ослабление винта;
• Не является коммутирующим элементом - нельзя применять для замыкания или размыкания цепи под нагрузкой.

Примеры использования

• Подключение заземляющей жилы от частотного преобразователя к шине PE в щите управления насосом;
• Объединение нескольких заземляющих проводов от датчиков и исполнительных механизмов в системе АСУ ТП;
• Формирование общей заземляющей шины в распределительном щите объекта;
• Присоединение экрана экранированного кабеля к контуру заземления.

Практические советы

• Перед монтажом зачистите провод до 8 мм - слишком длинная зачистка может вызвать замыкание на соседние контакты;
• Используйте только медные провода - даже если они многожильные, важно, чтобы они были не покрыты оловом или другими сплавами;
• Проверьте затяжку винта после монтажа - легкий люфт указывает на плохой контакт;
• Если вам нужна клемма для провода 6 мм2 или больше - выбирайте другую модель, например CGT-6-PE-I или аналогичную с большим диапазоном;
• На одной DIN-рейке можно установить несколько таких клемм - используйте перемычки для формирования единой шины PE.
