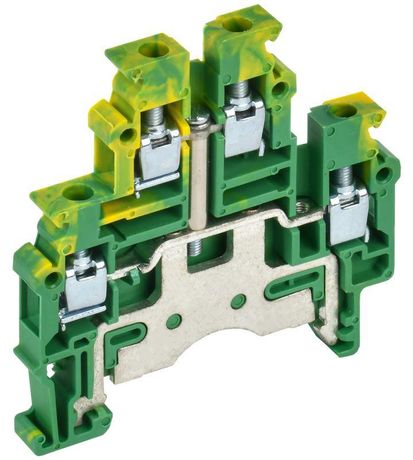

Колодка клеммная CTS-ML-PEN ARMAFIX земля 2 ур. 4кв.мм IEK YCT13-03-2-K52-004

Колодка клеммная CTS-ML-PEN земля 2 уровня 4 мм2 от IEK предназначена для надёжного соединения заземляющих проводников в распределительных щитах. Её двухуровневая конструкция и жёлто-зелёный цвет соответствуют требованиям безопасности при заземлении.

Назначение и область применения

Колодка CTS-ML-PEN земля 2 уровня 4 мм2 используется исключительно для подключения заземляющих проводов. Она применяется в промышленных, коммерческих и жилых объектах - в силовых щитах, распределительных пунктах, на станках, конвейерах и других устройствах, где требуется организованное заземление. Цвет желто-зелёный соответствует международному стандарту для заземляющих проводников, что упрощает визуальное определение цепи.

Технические характеристики

• Тип зажима: винтовой - обеспечивает плотное и долговечное соединение
• Поперечное сечение проводника: от 0,2 до 4 мм2 - подходит для тонких и средних заземляющих жил
• Номинальное напряжение: 500 В - безопасно для сетей до 400 В переменного тока
• Количество зажимов на полюс: 4 - можно подключить четыре провода в одной точке
• Высота одного уровня: 6 мм - компактная установка на DIN-рейке
• Материал корпуса: полиамид PA - устойчив к механическим нагрузкам и перепадам температур
• Рабочий температурный диапазон: от –40 C до +85 C - работает в холодных и нагреваемых помещениях
• Способ монтажа: фиксация на DIN-рейку 35 мм - совместима со стандартными шкафами
• Позиция подключения: сверху - удобно для прокладки проводов в вертикальной плоскости

Совместимость и монтаж

CTS-ML-PEN земля 2 уровня 4 мм2 легко монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть её в паз рейки. Подключение проводов выполняется через винты - предварительно зачищенные жилы вставляются сверху и затягиваются отверткой. Нельзя использовать для фазных или нулевых проводов - только для заземления. Максимальное сечение 4 мм2 требует соблюдения этого параметра: более толстые провода не войдут в зажим.

Безопасность и стандарты

Цвет корпуса - жёлто-зелёный - соответствует ГОСТ IEC 60445 и другим нормам для заземляющих проводников. Конструкция обеспечивает надёжный контакт даже при вибрациях благодаря высокому контактному усилию винтового зажима. Материал корпуса - самозагасающий полиамид - не поддерживает горение и сохраняет прочность при повышенных температурах.

Преимущества

• Два уровня позволяют разместить больше проводов без увеличения габаритов
• Чёткая визуальная идентификация - цвет сразу указывает на функцию заземления
• Универсальный зажим принимает одножильные и многожильные провода в диапазоне 0,2–4 мм2
• Стандартный шаг 6 мм - легко сочетается с другими элементами серии CTS
• Не требует специальных инструментов - монтаж возможен обычной отвёрткой

Ограничения применения

• Не предназначен для подключения фазных или нулевых проводов - только для PE-проводников
• Запрещено превышать максимальное сечение 4 мм2 - риск плохого контакта и перегрева
• Не рассчитана на частую перестановку проводов - винтовые зажимы не предназначены для быстрого демонтажа
• Не имеет защиты от внешнего воздействия (IP-класс не указан) - устанавливается только внутри закрытых щитов

Примеры использования

• Подключение заземляющих проводов от металлических корпусов оборудования в цехе
• Объединение нескольких заземляющих проводов от автоматических выключателей в этажном щите
• Создание единой точки заземления для группы станков на конвейере
• Формирование шины заземления в распределительном щите ЖКХ

Практические советы

• Перед монтажом обязательно зачистите концы проводов до голого металла - оксиды снижают надёжность контакта
• Проверьте диаметр провода: если он близок к 4 мм2, используйте одножильный провод - многожильный может деформироваться при затяжке
• Не затягивайте винты слишком сильно - это повредит внутреннюю пластиковую часть зажима
• При использовании нескольких таких колодок - располагайте их с запасом по ширине, чтобы не перегружать одну секцию DIN-рейки
• Помните: CTS-ML-PEN - это именно заземляющая клемма; для нулевой шины выбирайте другие модели серии CTS
