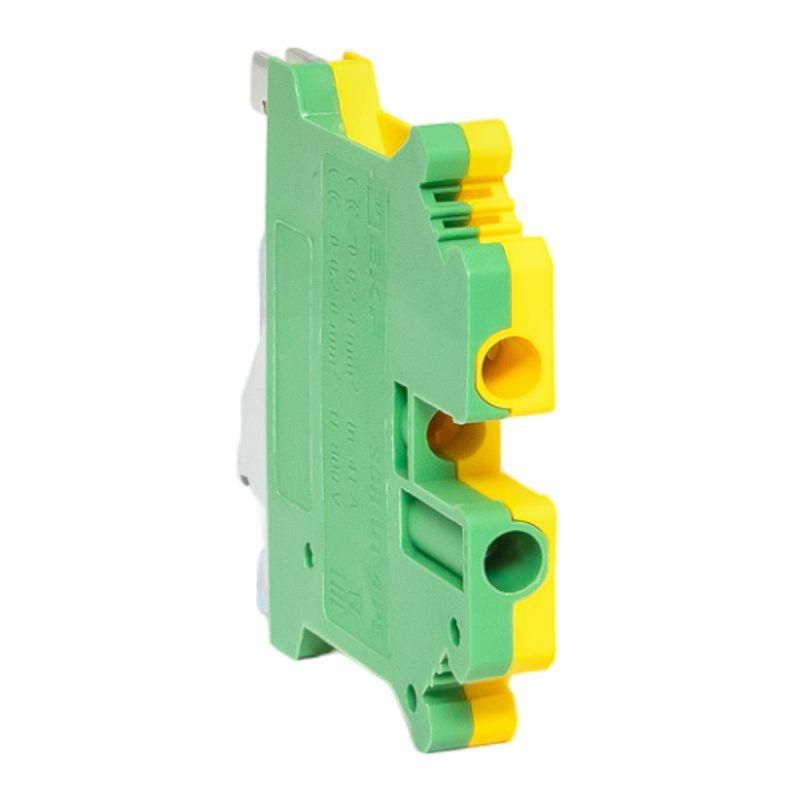

Клеммная колодка винтовая 4 UT земля| scr-ut-4-pe | EKF

Клеммная колодка винтовая 4 UT земля от EKF - это надежный элемент для заземления в электрических щитах, рассчитанный на работу с проводниками от 0,2 до 6 мм2. Артикул scr-ut-4-pe соответствует серии UT и предназначен для монтажа на DIN-рейку, обеспечивая безопасное и компактное соединение заземляющих проводов.

Назначение и область применения

Клеммная колодка винтовая 4 UT земля используется для организации заземляющего контура в распределительных щитах, автоматических выключателях, силовых шкафах и промышленном оборудовании. Её основная задача - надежно соединить несколько заземляющих проводников в одной точке, чтобы обеспечить соответствие требованиям ПУЭ и безопасности электроустановок. Подходит для жилых, коммерческих и промышленных объектов, где требуется групповое заземление.

Технические характеристики

• Номинальный ток: 41 А - способна выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - работает в сетях до 800 В переменного тока частотой 50 Гц
• Сечение провода: 0,2–6 мм2 - подходит для медных и алюминиевых проводов малого и среднего сечения
• Количество полюсов: 1 - одна группа заземления, не предназначена для фазных или нулевых проводов
• Количество уровней: 1 - однорядная конструкция, занимает минимум места на рейке
• Ширина ячейки: 6 мм - совместима с другими элементами серии UT, легко интегрируется в сборку
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к нагреву и химическим воздействиям
• Рабочая температура: от –40 C до +85 C - подходит для холодных помещений и теплых технических зон
• Цвет: желто-зеленый - стандартизированный цвет для заземляющих проводников, визуально отличает от других клемм
• Расположение присоединения: сбоку - позволяет удобно заводить провода без перекручивания
• Возможность установки замыкающей пластины: да - можно соединить несколько колодок между собой для передачи потенциала

Совместимость и монтаж

Клеммная колодка винтовая 4 UT земля монтируется на стандартную DIN-рейку 35 мм. Устанавливается одним движением - защелкивается на направляющие. Для подключения провода ослабьте винт, введите жилу до упора, затем затяните до плотного контакта. Не используйте инструменты с острыми гранями - повредите изоляцию. Максимальный момент затяжки - не более 0,5 Нм. Можно последовательно соединить несколько таких колодок с помощью замыкающей пластины (продается отдельно), что упрощает организацию цепей заземления в больших щитах.

Безопасность и стандарты

Изделие изготовлено из самозатухающего полиамида, соответствует требованиям пожарной безопасности. Цветовая маркировка соответствует ГОСТ Р 50462 и IEC 60445 - желто-зеленый цвет обязателен для заземляющих проводников. Применение в соответствии с ПУЭ и ГОСТ 30331.1 обеспечивает соответствие нормам электробезопасности.

Преимущества

• Высокая надежность винтового зажима - не требует периодической подтяжки при правильном монтаже
• Стандартный цвет и форма - сразу узнаваема, снижает риск ошибок при обслуживании
• Поддержка замыкающих пластин - позволяет создавать единые заземляющие шины без дополнительных перемычек
• Устойчивость к экстремальным температурам - сохраняет целостность даже в неотапливаемых помещениях
• Совместимость с серией UT - все элементы одного бренда и серии легко сочетаются друг с другом

Ограничения применения

• Не предназначена для подключения многожильных проводов без наконечников - при использовании гибких проводов рекомендуется обжать наконечники типа “штырь” или “вилка”
• Не использовать в цепях постоянного тока выше 800 В - спецификация рассчитана только на переменный ток 50 Гц
• Запрещено применять в условиях постоянного воздействия открытого пламени или агрессивных паров - хотя материал термостойкий, он не является взрывобезопасным
• Не подходит для подключения проводов сечением менее 0,2 мм2 или более 6 мм2 - возможен перегрев или плохой контакт

Примеры использования

• Объединение всех заземляющих проводов от розеток в квартирном щите
• Подключение заземления к корпусу станка, насоса или конвейера в цехе
• Создание общей точки заземления для группы автоматических выключателей
• Монтаж в распределительных щитах на производстве, в торговых центрах, офисах

Практические советы

• Перед монтажом проверьте, что провод не имеет повреждений изоляции - особенно важно для заземления
• При работе с алюминиевыми проводами используйте антиоксидантную смазку - предотвращает окисление и потерю контакта
• Если в щите много заземляющих проводов - используйте несколько колодок с замыкающими пластинами вместо одной большой
• После монтажа проверьте надежность зажима легким покачиванием провода - он не должен двигаться
• Артикул scr-ut-4-pe всегда указывает на серию UT - при закупках запасных частей ориентируйтесь именно на этот артикул, а не на название
