Колодка клеммная CTS-DT измерит. 6мм2 серая | YCT15-00-K03-006 IEK

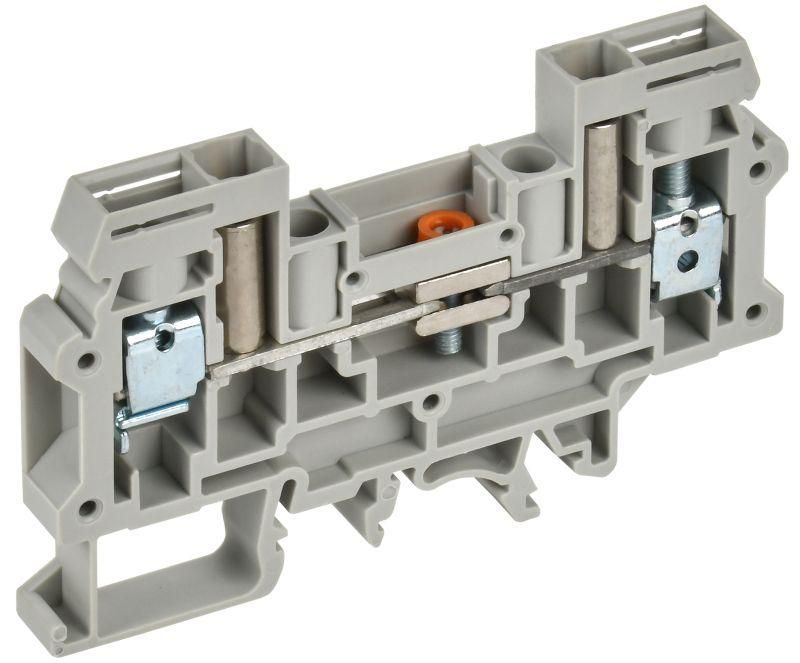

Колодка клеммная CTS-DT измерительная 6 мм2 серая - надёжное решение для подключения контрольных и измерительных цепей в промышленном оборудовании. Произведена компанией IEK, артикул yct15-00-k03-006, предназначена для работы в условиях повышенной нагрузки и широкого диапазона температур.

Назначение и область применения

Колодка клеммная CTS-DT измерительная 6 мм2 серая используется для подключения слаботочных цепей: сигналов с датчиков, вторичных обмоток трансформаторов, управляющих устройств, реле и измерительных приборов. Подходит для установки в щитах управления, автоматических системах, промышленных станках, конвейерах и энергообъектах. Отличается от обычных клемм возможностью одновременного подключения двух проводов на один полюс - удобно для последовательного соединения или контрольного замера без разрыва цепи.

Технические характеристики

• Поперечное сечение провода: 0,2–6 мм2 - поддерживает медные жилы от тонких до средних сечений
• Номинальный ток: 41 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - безопасно применять в сетях до 690 В переменного тока
• Количество полюсов: 1 - одна точка соединения
• Количество зажимов на полюс: 2 - можно подключить два провода без перемычек
• Позиция соединения: сверху - провода заходят вертикально, что упрощает маршрутизацию
• Ширина ячейки: 8 мм - совместима с DIN-рейкой стандарта EN 60715
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химикатам и нагреву
• Цвет: серый - стандартный цвет для промышленных компонентов
• Рабочий температурный диапазон: –40…+85 C - работает в холодных помещениях и рядом с нагреваемыми элементами
• Способ монтажа: на DIN-рейку или G-рейку - фиксируется одним щелчком
• Тип соединения: винтовой - обеспечивает прочный и долговечный контакт

Совместимость и монтаж

Колодка CTS-DT измерительная 6 мм2 серая легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких инструментов не требуется. Монтаж проводов выполняется через верхние входы: оголённый конец провода (до 6 мм2) вставляется в зажим, после чего затягивается винт отверткой. Оба зажима на одном полюсе работают независимо - можно подключить входной и выходной провод, либо провод и тестовый штекер. Убедитесь, что сечение провода не меньше 0,2 мм2 - меньшие жилы могут плохо фиксироваться.

Безопасность и стандарты

Клеммы серии CTS проектировались с учётом требований международных норм IEC 60947-7-1 и ГОСТ Р 50030.5.1. Надёжная изоляция из полиамида предотвращает пробои даже при максимальном напряжении 800 В. Конструкция исключает случайное касание токоведущих частей при установленной крышке. Применение в промышленных объектах допускается согласно правилам ПУЭ и СП 31-110-2003.

Преимущества

• Два зажима на полюс - экономят место в щите и устраняют необходимость в перемычках
• Высокое контактное усилие - снижает риск ослабления соединения при вибрации
• Стойкий к перепадам температур материал - сохраняет целостность в суровых условиях
• Чёткая маркировка и компактный формат - упрощают обслуживание и диагностику
• Совместимость с другими изделиями серии CTS - позволяет собирать модульные системы

Ограничения применения

Не предназначен для подключения многожильных проводов без наконечников - при использовании гибких жил рекомендуется обжать их наконечниками типа “штырь” или “вилка”. Не следует использовать в средах с постоянным воздействием открытого пламени, масла или растворителей. Температура выше +85 C может вызвать деформацию корпуса. Не применяйте для силовых цепей более 41 А - превышение нагрузки ведёт к перегреву и выходу из строя.

Примеры использования

• Подключение сигнала с термопары к контроллеру в системе теплового управления
• Замер тока через токоограничивающий трансформатор в распределительном щите
• Соединение контактов реле и кнопок в панели управления станком
• Обходной контур для диагностического оборудования - один провод на вход, второй на выход

Практические советы

• Перед затяжкой винта проверьте, чтобы провод полностью вошёл в зажим - не должно быть видно оголённой жилы
• Для многожильных проводов используйте наконечники - это повысит надёжность и продлит срок службы
• При необходимости отсоединения - всегда отключайте питание; винтовые зажимы не рассчитаны на быстрое отключение под нагрузкой
• При сборке нескольких таких клемм - располагайте их с запасом по бокам, чтобы не мешали друг другу при обслуживании
• Артикул yct15-00-k03-006 - это именно измерительная модель; не путайте с аналогичными по внешнему виду клеммами без двойного зажима
