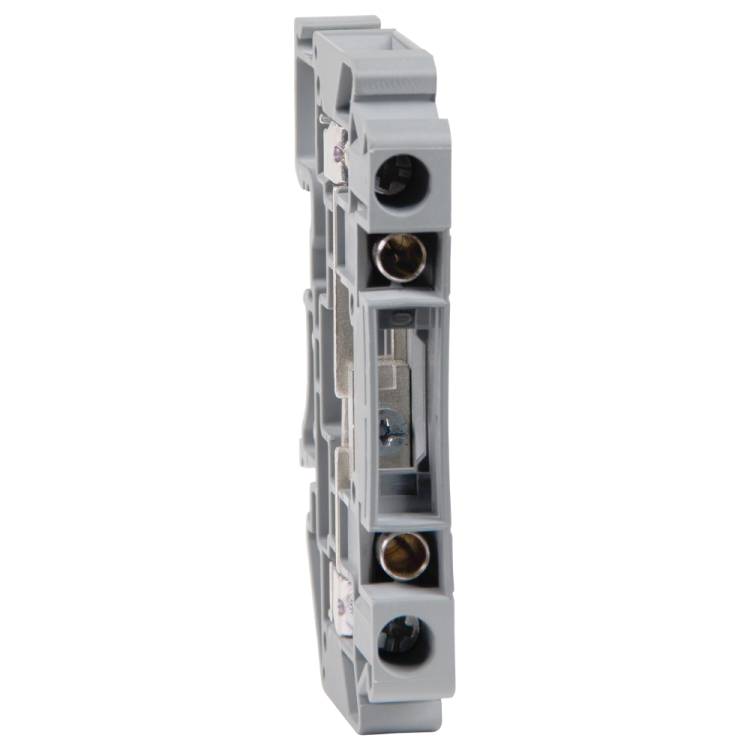

Клемма измерительная с ползунковым размыкателем OptiClip TB 6 T I 41A (1.5-6) сер. КЭАЗ 249888

Клемма измерительная с ползунковым размыкателем OptiClip TB-6-T-I-41A-(1,5-6)-серый от КЭАЗ предназначена для безопасного подключения и временного отключения проводов в цепях до 41 А. Удобна для диагностики, тестирования и обслуживания силовых цепей на DIN-рейке.

Назначение и область применения

Клемма OptiClip TB-6-T-I-41A-(1,5-6)-серый используется там, где требуется частичное отключение участка цепи без демонтажа проводов — например, при проверке тока мультиметром, замене приборов или диагностике. Подходит для сборок автоматических выключателей, контакторов, реле и других устройств на DIN-рейке. Применяется в промышленной автоматизации, энергообъектах, системах управления и на производстве.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 690 В (переменный ток)
• Диапазон сечений провода: 1,5–6 мм²
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Ширина модуля: 8,2 мм
• Тип соединения: винтовой зажим
• Количество контактов: один вход и один выход
• Рабочий температурный диапазон: от –40 °C до +80 °C
• Минимальная высота монтажа: 48 мм
• Материал корпуса: полиамид PA, класс горючести V0 по UL94
• Цвет: серый
• Стандарт: ГОСТ 30011.7.1

Совместимость и монтаж

Клемма OptiClip TB-6-T-I-41A-(1,5-6)-серый устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть её на рейку — фиксация надёжная, без дополнительных креплений. Соединение проводов осуществляется винтом: затягивать следует усилием, достаточным для плотного контакта, но без перегрузки — повреждение жилы возможно при чрезмерном моменте. Максимальное сечение — 6 мм²; меньшие сечения (например, 1,5 мм²) также подходят, но требуют правильного введения в зажим.

Безопасность и стандарты

Изоляция корпуса выполнена из самозатухающего полиамида класса V0 по UL94 — материал не поддерживает горение и не распространяет пламя. Клемма соответствует требованиям ГОСТ 30011.7.1, что гарантирует соответствие нормам безопасности для распределительных устройств. Номинальное напряжение 690 В обеспечивает работу в сетях до 600 В переменного тока, включая промышленные системы 400 В и 480 В.

Преимущества

• Ползунковый размыкатель позволяет отключить цепь одним движением — без откручивания винта, снижает риск ошибки при работе под напряжением.
• Уменьшенная высота (48 мм) экономит место на шкафу — особенно важно при компактной сборке.
• Поддерживает установку замыкающей пластины — можно закоротить цепь между входом и выходом для тестирования или перемычек.
• Устойчив к механическим нагрузкам и химическим воздействиям благодаря прочному полиамидному корпусу.
• Серый цвет легко отличим от других клемм — упрощает визуальную идентификацию в сложных сборках.

Ограничения применения

• Не предназначен для постоянного подключения проводов большего сечения, чем 6 мм² — возможен перегрев и потеря контакта.
• Запрещено использовать в средах с повышенной влажностью без защиты IP — клемма не имеет герметизации, не рассчитана на уличную эксплуатацию.
• Не рекомендуется применять в цепях с импульсными токами выше 41 А — возможны пробои или оплавление контактов.
• Не подходит для многожильных проводов без наконечника — жилы могут деформироваться при затяжке.

Примеры использования

• Подключение измерительных приборов (амперметров, клещей) в щите управления насосной станцией.
• Временное отключение питания двигателя для ремонта без разборки всей группы клемм.
• Обходной путь для тестирования сигнала в цепи PLC на конвейере.
• Формирование перемычек между соседними клеммами в распределительной коробке.

Практические советы

• Перед установкой убедитесь, что сечение провода попадает в диапазон 1,5–6 мм² — используйте наконечники для многожильных проводов.
• При использовании замыкающей пластины проверьте совместимость с другими элементами в ряду — некоторые модели имеют ограничения по шагу.
• Не забудьте отключить питание перед работой с клеммой, даже если есть размыкатель — он не является коммутационным аппаратом.
• При групповой установке нескольких таких клемм соблюдайте интервал минимум 8,2 мм между ними — это обеспечит доступ к каждому винту.
• Проверяйте состояние контактной площадки после нескольких циклов размыкания — при частых операциях возможен износ.
