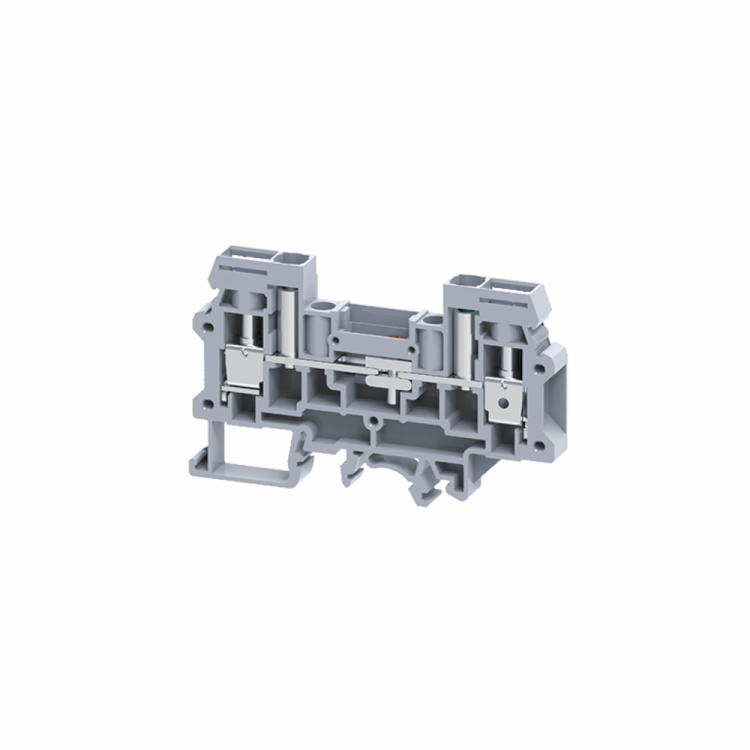

Клемма измерительная с ползунковым размыкателем винтовая OptiClip CDS-6-T-I-41A-(0,2-6)-серый | 289799 КЭАЗ

Клемма измерительная с ползунковым размыкателем винтовая CDS-6-T-I-41A-(0,2-6) серая — это компактное устройство для безопасного подключения и временного отключения проводов в распределительных щитах, позволяющее выполнять замеры без демонтажа цепи. Произведена компанией КЭАЗ и рассчитана на работу в условиях промышленной автоматизации.

Назначение и область применения

Клемма измерительная с ползунковым размыкателем винтовая CDS-6-T-I-41A-(0,2-6) серая используется для создания точек доступа к электрической цепи в распределительных шкафах и щитах. Подходит для систем автоматического управления (САУ), станков, конвейеров, энергообъектов и других промышленных установок. Благодаря наличию двух контактных гнезд и ползункового размыкателя, её можно применять для диагностики, тестирования и обслуживания цепей без отключения питания всей системы.

Технические характеристики

• Диапазон сечений провода: 0,2–6 мм² — подходит для тонких жил и многожильных проводников среднего сечения;
• Номинальный ток: 41 А — способна выдерживать нагрузки типичных промышленных контуров;
• Номинальное напряжение: 800 В — допустимо использование в сетях до 1000 В переменного тока;
• Тип соединения: винтовое — надёжное фиксирование проводов без необходимости специальных инструментов;
• Тип разделения: слайдер (ползунковый размыкатель) — позволяет механически разрывать цепь одним движением;
• Количество контактов: 2 — вход и выход с возможностью подключения измерительных приборов;
• Способ монтажа: на DIN-рейку 35 мм — совместима со стандартными шкафами и панелями;
• Материал корпуса: полиамид PA — устойчив к перегреву, химическим воздействиям и механическим повреждениям;
• Класс воспламеняемости: V0 — самозагасающий материал, соответствует требованиям безопасности;
• Рабочая температура: от –40 °C до +85 °C — работает в холодных помещениях и нагретых зонах оборудования;
• Ширина: 8 мм — компактный форм-фактор, экономит место на рейке;
• Цвет: серый — стандартизированная окраска для удобства идентификации;
• Направление кодирования: горизонтальное и вертикальное — позволяет ориентировать клемму в зависимости от расположения проводов;
• Тип питания для индикации дефекта: AC/DC — совместима с различными системами контроля состояния цепи.

Совместимость и монтаж

Клемма измерительная с ползунковым размыкателем винтовая CDS-6-T-I-41A-(0,2-6) серая устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения используйте отвертку с плоским жалом — затягивание винта обеспечивает плотный контакт даже с многожильными проводниками. Провода заходят сбоку, что снижает риск перегиба и упрощает маршрутизацию. Размыкатель перемещается вручную — он не требует внешнего управления. Убедитесь, что сечение провода попадает в диапазон 0,2–6 мм²; более толстые провода не войдут, более тонкие могут плохо фиксироваться.

Безопасность и стандарты

Клемма выполнена из материала класса V0 — она не поддерживает горение и самозатухает при возгорании. Соответствует требованиям к изоляционной прочности для рабочего напряжения до 800 В. Применение в соответствии с ГОСТ Р МЭК 60947-7-1 и другими нормами для коммутационных устройств в распределительных системах. Наличие ползункового размыкателя исключает случайное замыкание при работе с цепью.

Преимущества

• Возможность измерений без отключения питания — достаточно перевести ползунок в положение “разрыв” и подключить мультиметр к контактным гнёздам;
• Высокая надёжность винтового соединения — минимум отказов при вибрациях и частых изменениях нагрузки;
• Стандартный монтаж на DIN-рейку — легко интегрируется в существующую аппаратуру;
• Устойчивость к широкому диапазону температур — подходит для холодных складов и нагретых машинных отделений;
• Компактность — занимает всего 8 мм ширины, что важно при плотном размещении элементов на рейке.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами — только медные;
• Максимальное сечение — 6 мм²; нельзя использовать для силовых линий выше этого значения;
• Не имеет защиты от бросков напряжения или импульсов — требуется внешняя защита при использовании в сетях с высокими помехами;
• Ползунковый размыкатель не рассчитан на частое включение/выключение под нагрузкой — рекомендовано отключать питание перед операциями размыкания;
• Не следует применять во взрывоопасных зонах — отсутствует взрывозащита.

Примеры использования

• Подключение диагностических приборов к цепям управления PLC в автоматизированных линиях;
• Обслуживание реле времени и терморегуляторов в тепловых шкафах;
• Тестирование датчиков давления или уровня в пищевой промышленности;
• Настройка частотных преобразователей — быстрый доступ к цепи для проверки сигнала;
• Замена предохранителей в цепях с постоянным контролем — размыкатель позволяет временно отключить участок без снятия всех проводов.

Практические советы

• Перед установкой убедитесь, что провод зачищен на 6–8 мм — недостаточно зачистки вызывает плохой контакт;
• Не перетягивайте винты — это может повредить внутреннюю пластиковую часть или сплющить провод;
• При использовании многожильных проводов лучше применять наконечники — так контакт будет надёжнее;
• При групповой установке нескольких таких клемм соблюдайте порядок кодирования — горизонтальная или вертикальная ориентация должна быть единообразной для удобства обслуживания;
• Проверяйте состояние ползункового механизма каждые 6–12 месяцев — при заклинивании он может не размыкать цепь полностью;
• Помните: эта клемма — не выключатель! Она не предназначена для регулярного включения/отключения нагрузки — только для сервисного доступа.
