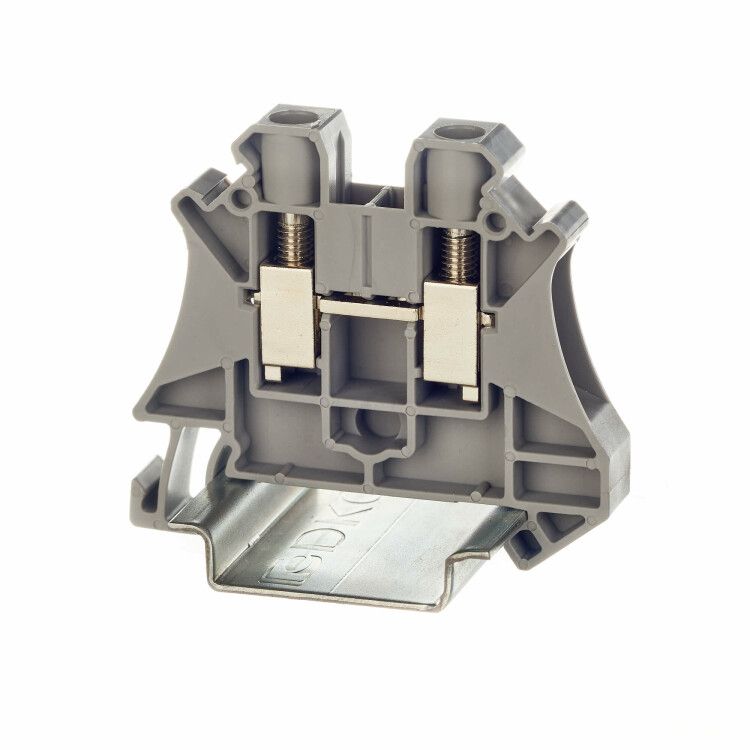

Клемма проходная , винтовой зажим, 2 точки подключения, 6 кв.мм, серая - TUR-6 ДКС

Клемма проходная DKC (ДКС) с винтовым зажимом, артикул tur-6 - надёжное решение для последовательного соединения проводов в распределительных щитах, автоматике и промышленном оборудовании. Установка на DIN-рейку, устойчивость к высоким температурам и совместимость с широким диапазоном сечений делают её универсальным элементом в электромонтаже.

Назначение и область применения

Клемма проходная tur-6 используется для создания непрерывной цепи между двумя проводниками - например, при подключении фазы или нуля через несколько устройств. Подходит для монтажа в силовых и слаботочных цепях: автоматические выключатели, реле, контроллеры, освещение, станки, конвейеры. Применяется в промышленных щитах, системах управления, бытовых распределительных коробках.

Технические характеристики

• Количество точек подключения: 2 (проходная - вход и выход в одной клемме)
• Тип зажима: винтовой - надёжное и проверенное механическое соединение
• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Диапазон сечений провода: 0,2–10 мм2 - подходит от тонких сигналов до мощных жил
• Материал корпуса: полиамид PA 6.6 - прочный, термостойкий, химически стойкий
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал, безопасен при перегреве
• Цвет: серый - стандартизированная окраска для удобства визуального различения
• Габариты: 47,5 × 8,2 × 53 мм (высота × ширина × глубина)
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Способ монтажа: крепление на DIN-рейку 35 мм - совместимо со всеми стандартными щитами
• Позиция подключения: сбоку - позволяет компактно располагать клеммы рядом друг с другом
• Установка пластины: обязательна - требуется использовать металлическую перемычку для соединения каналов

Совместимость и монтаж

Клемма tur-6 устанавливается на DIN-рейку 35 мм стандартного типа. Для работы необходимо закрепить её защёлкой, затем затянуть винты зажима. Каждый контакт рассчитан на один провод - два провода на одну клемму не допускаются. Обязательно используйте вставную металлическую пластину (перемычку) для передачи тока между двумя каналами внутри клеммы. Перемычки должны соответствовать габаритам: шаг 5 мм, толщина 0,8 мм. Нельзя заменять их самодельными проводниками - риск перегрева и потери контакта.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании он не распространяет пламя и самостоятельно гаснет. Это требование соответствует нормам безопасности для промышленного электрооборудования. Номинальное напряжение 1000 В обеспечивает работу в сетях до 690 В переменного тока (по IEC 60947-7-1). Сертификация по EN 60947-7-1 и EN 60664-1 подтверждает соответствие европейским требованиям.

Преимущества

• Стандартный форм-фактор - легко заменяется аналогичными моделями других брендов
• Широкий диапазон сечений - одна клемма решает задачи и для сигнальных, и для силовых цепей
• Высокая теплостойкость - сохраняет работоспособность даже при длительной нагрузке
• Изолированный корпус - исключает случайные замыкания при близком расположении соседних клемм
• Два канала для перемычек - позволяют легко организовать параллельные ответвления

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - рекомендуется применять обжимные наконечники для проводов >2,5 мм2
• Запрещено использование без вставной пластины - без неё цепь не будет замкнута
• Не подходит для частых демонтажей - винтовой зажим теряет плотность после 5–7 циклов затяжки/ослабления
• Не следует применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - хотя полиамид устойчив, долгосрочные контакты снижают срок службы

Примеры использования

• Подключение нескольких автоматических выключателей в одном ряду по фазе
• Объединение нулевых шин в распределительном щите
• Передача сигнала от датчика к PLC через несколько точек
• Создание последовательной цепи питания для группы светильников
• Монтаж в щитах HVAC, насосных станций, конвейерных линиях

Практические советы

• При использовании медных проводов сечением более 4 мм2 обязательно применяйте обжимные наконечники - предотвращает деформацию жил при затяжке
• Затягивайте винты усилием 0,4–0,6 Нм - слишком сильное давление повредит резьбу, недостаточное - вызовет нагрев и окисление
• Проверяйте плотность контакта через год после монтажа - особенно в условиях вибрации или перепадов температур
• Выбирайте перемычки того же производителя - совпадение геометрии гарантирует надёжный контакт
• При групповой установке оставляйте минимум 5 мм свободного пространства между клеммами - для доступа отвертки и теплоотвода
