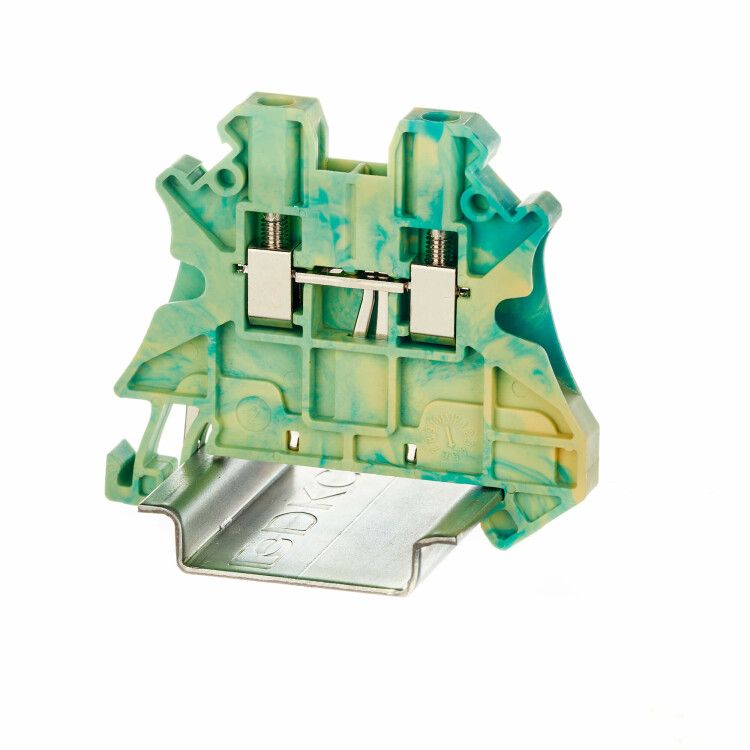

Клемма заземления, винтовой зажим, 2 точки подключения, 2.5 кв.мм | TUR-2.5-PE DKC ДКС

Клемма заземления DKC (ДКС) с винтовым зажимом и двумя точками подключения - компактный и надежный элемент для организации систем заземления на DIN-рейке. Артикул tur-2.5-pe предназначен для фиксации заземляющих проводников сечением до 4 мм2 и используется в распределительных щитах, автоматических станках и промышленном оборудовании.

Назначение и область применения

Эта клемма служит для создания надежного электрического соединения между заземляющим проводником и металлическими частями оборудования - корпусами, рамами, шасси. Подходит для защиты от поражения током, снижения электромагнитных помех и статического напряжения. Применяется в силовых цепях постоянного и переменного тока до 220 В, особенно там, где требуется быстрая замена или модульная сборка - например, в щитах управления, станках, конвейерах, системах автоматизации.

Технические характеристики

• Тип соединения: винтовое - обеспечивают прочную фиксацию провода без деформации жилы
• Диапазон сечений проводника: 0,25–4 мм2 - совместима с медными и многожильными проводами
• Напряжение: 220 В - рассчитана на работу в сетях низкого напряжения
• Количество контактов: два - позволяют подключить один провод на вход и один на выход, удобно для последовательного заземления нескольких устройств
• Способ монтажа: установка на DIN-рейку 35 мм - стандартизованный способ для промышленных щитов
• Материал корпуса: полиамид - термостойкий, химически устойчивый пластик
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Класс горючести V0 - материал самозатухающий, не распространяет пламя
• Габариты: ширина 5,2 мм, высота 47,5 мм - компактный форм-фактор для плотной укладки
• Цвет: желто-зеленый - соответствует международному стандарту цветовой маркировки заземления
• Позиция соединения: сбоку - провода заходят перпендикулярно к рейке, экономят место внутри щита
• Требуется торцевая пластина: да - обязательный элемент для герметичного закрытия и предотвращения случайного доступа к контактам

Совместимость и монтаж

Клемма DKC (ДКС) tur-2.5-pe легко фиксируется на любой стандартной DIN-рейке 35 мм. Для правильной установки необходимо использовать торцевую пластину - она обеспечивает механическую защиту и предотвращает выпадение проводов при вибрации. Монтаж выполняется вручную: клемму просто защелкивают на рейке, затем откручивают винты, вставляют провода и затягивают до упора. Не требуются специальные инструменты - достаточно отвертки с плоским лезвием. Убедитесь, что зачищенная часть провода не выходит за границы зажима - оптимальная длина - около 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам класса V0 по UL94 - безопасно при возможных перегрузках. Цветовая маркировка желто-зеленым соответствует ГОСТ IEC 60446 и международным нормам (IEC 60364) для заземляющих проводников. Напряжение 220 В указывает на применение в бытовых и промышленных сетях, но не предназначено для высоковольтных систем. Торцевая пластина обязательна - без нее клемма не считается полностью защищенной от внешнего воздействия.

Преимущества

• Удобство двухточечного подключения - можно последовательно соединить несколько заземляемых устройств одним элементом
• Стандартный размер и форма - совместима с большинством промышленных щитов и аксессуарами
• Высокая термостойкость - сохраняет целостность даже при длительной работе рядом с нагревающимися компонентами
• Защита от коррозии благодаря качественному полиамиду - срок службы выше, чем у аналогов с металлическим корпусом
• Четкая цветовая маркировка - исключает путаницу при обслуживании и диагностике

Ограничения применения

• Не применяется в цепях выше 220 В - не имеет сертификации для высоких напряжений
• Требует обязательного использования торцевой пластины - без нее невозможно полноценное выполнение требований безопасности
• Подходит только для мягких медных проводов - не рекомендовано использование жестких алюминиевых или многожильных проводов с плохо зачищенной оплеткой
• Не предназначена для частого демонтажа - многократные затяжки винта могут повредить внутреннюю резьбу
• Не является водо-пылезащитной - не следует использовать во влажных средах без дополнительной защиты (например, IP-корпуса)

Примеры использования

• Заземление корпуса ЧПУ станка через DIN-рейку в электрощите
• Объединение заземляющих проводов от нескольких датчиков в одном блоке
• Формирование общей шины заземления в распределительном щите торгового центра
• Подключение заземления к металлическому кожуху насосной установки
• Создание временного заземления при ремонте электрооборудования

Практические советы

• Перед монтажом всегда проверяйте сечение провода - слишком толстый провод не войдет, слишком тонкий будет болтаться и вызывать нагрев
• Зачищайте провод на 8–10 мм; лишняя изоляция внутри зажима снижает надежность контакта
• Затягивайте винт до упора, но без усилия - переусиливать нельзя, чтобы не сломать резьбу
• Обязательно используйте оригинальную торцевую пластину от DKC - сторонние детали могут не подходить по форме
• При групповом использовании нескольких таких клемм - располагайте их с интервалом, чтобы не перегревались соседние элементы
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в местах с вибрацией или повышенной влажностью
