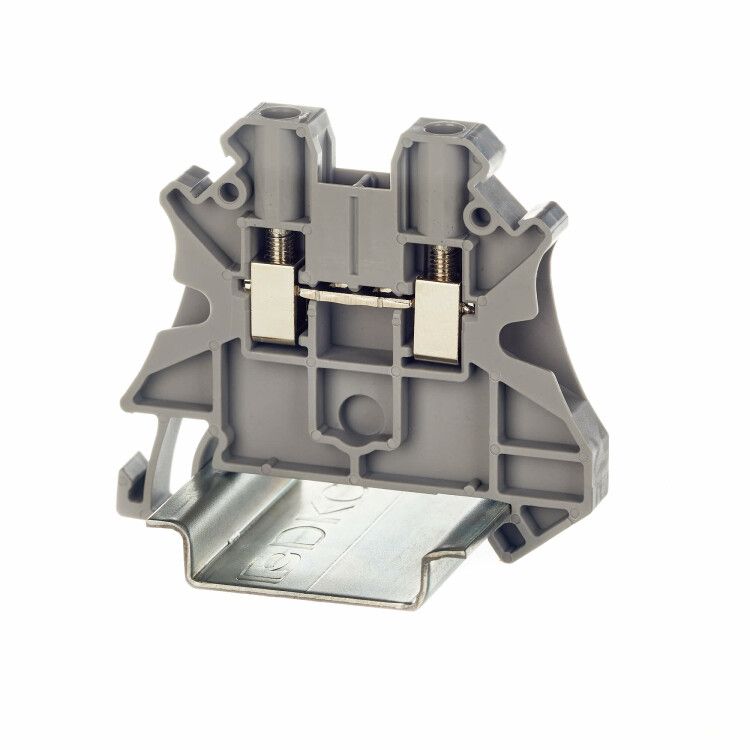

Клемма проходная , винтовой зажим, 2 точки подключения, 4 кв.мм, серая - TUR-4 ДКС

Клемма проходная DKC (ДКС) с винтовым зажимом и двумя точками подключения обеспечивает надёжное соединение проводов сечением до 6 мм2. Подходит для монтажа на DIN-рейку, используется в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Эта клемма предназначена для последовательного соединения двух проводников - например, при организации цепей питания, управления или сигнализации. Применяется в электрощитах, пультах управления, станках, конвейерах и других системах, где требуется надёжное и компактное соединение. Благодаря возможности установки замыкающих пластин, позволяет легко формировать цепочки из нескольких клемм без дополнительных перемычек.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактов: 2 (вход и выход)
• Диапазон сечений провода: 0,14–6 мм2
• Номинальное напряжение: 1000 В
• Номинальный ток: 32 А
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Материал корпуса: полиамид PA 6.6 (класс горючести V0 по UL-94)
• Рабочая температура: от –40 C до +105 C
• Габариты: высота 47,5 мм, ширина 6,2 мм, глубина 53 мм
• Цвет: серый
• Позиция подключений: боковые вход/выход
• Поддержка замыкающих пластин: да (два канала для вставных перемычек)

Совместимость и монтаж

Клемма DKC (ДКС) устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть её на рейку - фиксация прочная, без инструментов. Каждый контакт зажимает провод винтом; рекомендуется использовать отвертку с плоским жалом. Перед затяжкой зачистите провод на 8–10 мм, чтобы избежать плохого контакта. Установка замыкающей пластины возможна между соседними клеммами - она обеспечивает электрическую связь без внешних перемычек. Обратите внимание: клемма не рассчитана на многожильные провода без наконечников - используйте опрессованные наконечники для гибких проводов.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида с классом горючести V0 - материал не поддерживает горение и соответствует требованиям UL-94. Номинальное напряжение 1000 В и ток 32 А обеспечивают безопасную работу в большинстве промышленных сетей переменного и постоянного тока. Соответствует нормам IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Устойчивость к перегреву и химическим воздействиям благодаря материалу корпуса PA 6.6
• Стабильный контакт даже при вибрациях - винтовой зажим не ослабевает со временем
• Возможность создания длинной цепочки клемм с помощью замыкающих пластин
• Компактная форма (6,2 мм в ширину) - экономия места в щитах
• Работает в экстремальных температурах - от мороза до печи

Ограничения применения

• Не предназначен для подключения проводов сечением более 6 мм2 - риск перегрева и повреждения зажима
• Не совместим с проводами без наконечников, если они многожильные - возможен обрыв жил
• Замыкающие пластины должны быть точно подобраны по типу клеммы - не все универсальные пластины подходят
• Не следует применять в средах с постоянным воздействием открытого пламени или агрессивными химикатами - хотя материал V0, он не является огнестойким в прямом контакте

Примеры использования

• Распределение фазы L в автоматическом выключателе через несколько групп нагрузок
• Соединение датчиков в цепях контроля температуры на конвейере
• Объединение нулевых проводов в распределительном щите
• Формирование цепи управления для реле и контакторов

Практические советы

• Перед установкой проверьте, что сечение провода попадает в диапазон 0,14–6 мм2 - слишком тонкий провод может выпасть, слишком толстый - повредить зажим
• Используйте отвертку с регулируемым моментом - переусиливать винт нельзя, это приведёт к деформации зажима
• Для многожильных проводов всегда применяйте наконечники типа “пальцы” или “штыри”, запрессованные пресс-клещами
• При сборке цепочек с замыкающими пластинами начинайте с крайней клеммы - так легче контролировать целостность связи
• Проверяйте плотность соединения после первого включения - нагрев может вызвать слабое ослабление зажима
