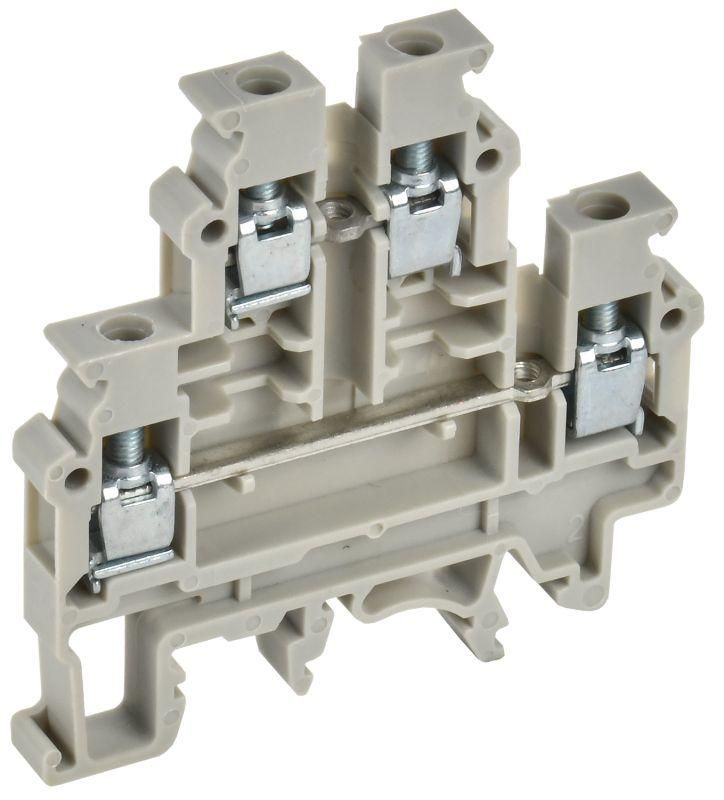

Колодка клеммная CTS-ML ARMAFIX 2 ур. 4кв.мм сер. IEK YCT13-00-2-K03-004

Колодка клеммная CTS-ML 2 уровня 4 мм2 серая - надёжное решение для фиксации проводов сечением до 4 мм2 в распределительных щитах на DIN-рейке. Бренд IEK предлагает эту модель как часть серии CTS, где сочетаются прочность материала, высокий контактный ток и компактная конструкция. Артикул yct13-00-2-k03-004 соответствует двухконтактной версии с серой изоляцией.

Назначение и область применения

Колодка клеммная CTS-ML 2 уровня 4 мм2 серая предназначена для создания разъёмных электрических соединений в промышленном оборудовании, автоматических системах управления, силовых цепях и распределительных щитах. Подходит для подключения медных проводов в условиях постоянной нагрузки - например, в станках, конвейерах, освещении, HVAC-системах и пультах управления.

Технические характеристики

• Количество контактов: 2
• Диапазон сечений провода: 0,2–4 мм2 - позволяет работать с тонкими жилами и мощными кабелями
• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - безопасно применять в сетях до 690 В переменного тока и выше
• Тип соединения: винтовое - надёжное механическое крепление без пайки
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными шинами в щитах
• Рабочая температура: от –40 C до +85 C - устойчивость к экстремальным условиям
• Материал корпуса: полиамид PA - термостойкий, самозагасающий, не поддерживающий горение
• Ширина: 6 мм - компактный форм-фактор для плотной укладки
• Цвет: серый - стандартизированная цветовая маркировка для быстрой идентификации
• Позиция подключения: сверху - удобно для прокладки кабелей снизу или сбоку

Совместимость и монтаж

Колодка CTS-ML 2 уровня 4 мм2 серая легко фиксируется на любой стандартной DIN-рейке типа TS35/7,5 или TS35/15. Для установки достаточно защёлкнуть её на рейку до характерного щелчка. Монтаж проводов выполняется через верхние винтовые зажимы: оголённый конец провода вставляется в гнездо и затягивается отверткой. Каждый контакт рассчитан на один провод - несмотря на заявления производителя о возможности подключения нескольких проводов в одной клемме, данная модель имеет два отдельных контакта, каждый из которых предназначен для одного провода. Убедитесь, что сечение провода попадает в допустимый диапазон 0,2–4 мм2. Перед затяжкой проверьте, чтобы жила была полностью введена в зажим - недостаточно глубокая вставка снижает надёжность соединения.

Безопасность и стандарты

Колодка выполнена из самозагасающего полиамида, соответствующего требованиям UL94 V-0. Номинальное напряжение 800 В и рабочий ток 32 А обеспечивают соответствие международным нормам IEC 60947-7-1. Применение в промышленных объектах требует соблюдения правил ПУЭ и ГОСТ Р 50030.5.1. Сертифицирована для работы в помещениях класса защиты IP20 - не предназначена для открытых площадок или мест с брызгами воды.

Преимущества

• Высокое контактное усилие - минимизирует риск ослабления соединения при вибрации
• Компактная ширина 6 мм - позволяет разместить больше клемм в одном ряду
• Стабильная работа при широком диапазоне температур - подходит для холодных складов и нагретых машинных залов
• Простота монтажа - не требуется специнструмент, достаточно обычной отвёртки
• Ударопрочный корпус - выдерживает механические воздействия при сборке и обслуживании

Ограничения применения

• Не применяется в цепях с частыми импульсными нагрузками выше 32 А - возможен перегрев
• Запрещено использовать в средах с агрессивными химическими веществами - полиамид не устойчив к растворителям и маслам
• Не рекомендовано подключение многожильных проводов без наконечников - есть риск повреждения жил при затяжке
• Не герметична - нельзя устанавливать во влажных или запылённых помещениях без дополнительной защиты
• Подключение более одного провода в один контакт - не предусмотрено конструкцией данной модели; заявление производителя о “четырёх проводах” относится к другим моделям серии CTS-ML с большим числом контактов

Примеры использования

• Подключение входных кабелей питания к автоматическим выключателям в щите
• Разводка сигналов от датчиков к контроллерам в системах автоматизации
• Фиксация проводов от тепловых реле и контакторов
• Объединение нулевых и заземляющих проводников в распределительных коробках
• Сборка временных испытательных цепей на стенде

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может вызвать замыкание между контактами
• Используйте отвёртку с плоским наконечником подходящего размера - слабая затяжка ведёт к нагреву, чрезмерная - к деформации зажима
• Для многожильных проводов используйте наконечники типа ШМ или НКИ - это предотвращает сплющивание жил
• Проверяйте затяжку после первых 10–20 часов работы - особенно в условиях вибрации
• При групповой установке оставляйте минимальный зазор 2–3 мм между соседними клеммами - для доступа отвёртки и теплоотвода
• Артикул yct13-00-2-k03-004 - это именно двухконтактная версия; если нужна большая плотность подключений - выбирайте другие модели серии CTS-ML с 3–4 контактами
