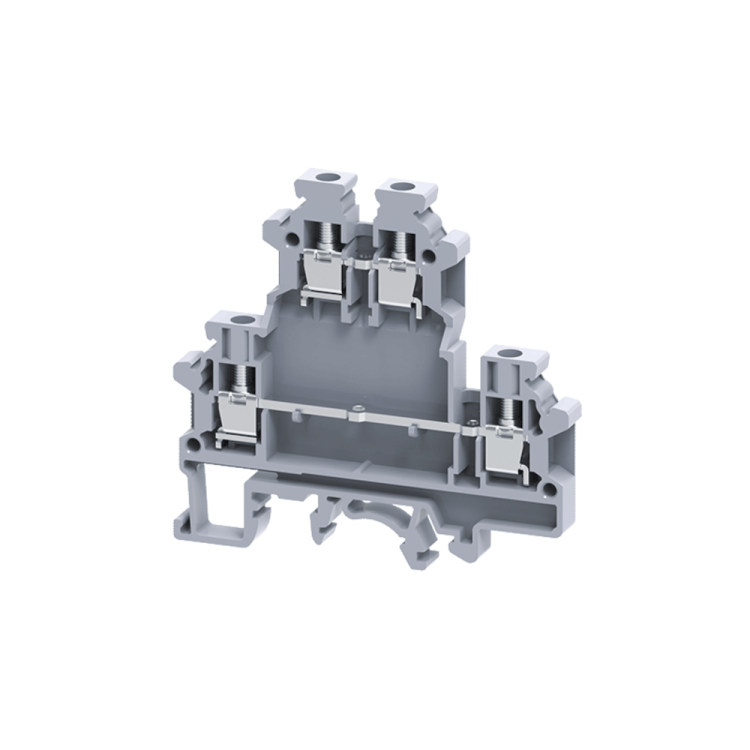

Клемма двухярусные винтовая OptiClip CDL-4-2L-I-серый | 289803 КЭАЗ

Клемма двухъярусная винтовая OptiClip CDL-4-2L-I серая - это компактное решение для надёжного соединения нескольких проводников в одном месте, предназначенное для монтажа на DIN-рейку в распределительных щитах и системах автоматизации. Бренд КЭАЗ и артикул 289803 указывают на промышленную серию, проверенную в условиях высокой нагрузки.

Назначение и область применения

Клемма двухъярусная винтовая OptiClip CDL-4-2L-I серая используется для создания электрических соединений в распределительных шкафах, щитах управления и системах автоматизации (САУ). Подходит для подключения медных проводников в слаботочных и силовых цепях. Часто применяется там, где важна плотность коммутации - например, при подключении датчиков, реле, модулей ввода/вывода.

Технические характеристики

• Количество контактов: 4 - позволяет подключить до четырёх проводников в одной клемме;
• Тип соединения: винтовое - надёжное фиксирование провода за счёт зажима винтом;
• Сечение проводника: 0,2–4 мм2 - совместима с тонкими жилами и многожильными проводами до 4 мм2;
• Номинальный ток: 32 А - рассчитана на работу при постоянной нагрузке до этого значения;
• Номинальное напряжение: 800 В - безопасна для сетей до 800 В переменного тока;
• Способ монтажа: DIN-рейка / G-рейка - устанавливается стандартно на рейку шириной 35 мм;
• Количество потенциалов: 2 - два изолированных друг от друга уровня, каждый с собственным зажимом;
• Класс воспламеняемости: V0 - материал самозагасает при воздействии открытого пламени;
• Рабочая температура: -40...+85 C - работает в суровых климатических условиях, включая холодные помещения и нагреваемые шкафы;
• Цвет: серый - соответствует промышленному дизайну, легко различим в шкафу;
• Позиция соединения: сбоку - провода вставляются перпендикулярно корпусу, что удобно при плотном расположении элементов.

Совместимость и монтаж

Клемма OptiClip CDL-4-2L-I серая монтируется на стандартную DIN-рейку (EN 60715) или G-рейку. Для установки достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Монтаж проводов: оголённый конец провода (длина 8–10 мм) вставляется в зажим сверху, после чего затягивается винт отверткой. Оба яруса работают независимо - можно использовать один уровень для входа, второй - для выхода. Удобно для последовательного соединения цепей или разветвления сигнала.

Безопасность и стандарты

Клемма выполнена из материалов класса горючести V0 - не поддерживает горение, снижает риск распространения огня внутри шкафа. Соответствует требованиям IEC 60947-7-1 для аппаратов коммутационных. Номинальное напряжение 800 В обеспечивает запас прочности для сетей до 690 В, часто используемых в промышленности. Защита IP не указана - не предназначена для работы во влажной среде или на открытом воздухе без защиты корпуса.

Преимущества

• Высокая плотность подключений: четыре точки соединения в одном устройстве экономят место в шкафу;
• Два изолированных уровня - позволяют разделять потенциалы без внешних перемычек;
• Стандартный монтаж на DIN-рейку - совместима с любыми типовыми щитами;
• Широкий диапазон сечений - подходит как для тонких сигналов (0,2 мм2), так и для силовых проводов (до 4 мм2);
• Устойчивость к температурным колебаниям - сохраняет механическую целостность даже при экстремальных температурах.

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен окисление и потеря контакта;
• Запрещено использование вне закрытых шкафов - отсутствует защита от пыли и влаги (IP не указано);
• Не рекомендовано применение в цепях с частыми вибрациями без дополнительной фиксации - винтовой зажим может ослабнуть;
• Максимальное сечение - 4 мм2; более толстые провода не войдут в зажим;
• Напряжение выше 800 В недопустимо - превышение может вызвать пробой изоляции.

Примеры использования

• Подключение датчиков температуры и давления к контроллеру PLC - несколько проводов в одну точку;
• Разветвление питания 24 В DC между несколькими исполнительными механизмами;
• Объединение нулевых проводов в распределительной коробке перед подачей на автоматы;
• Сборка тестового стенда - быстрое переключение и изменение схемы без пайки.

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вставлен - нехватка глубины снижает надёжность контакта;
• Используйте отвёртку с подходящим наконечником - слишком маленький или большой бит может повредить резьбу;
• При использовании многожильных проводов - лучше предварительно обжать наконечник, чтобы избежать выскальзывания жил;
• При необходимости соединения трёх или четырёх проводов - используйте оба яруса равномерно, чтобы не перегружать один уровень;
• Проверьте посадочный диаметр: клемма имеет стандартную ширину, но убедитесь, что рядом есть свободное место для отвёртки при затяжке;
• При замене - отключите питание! Хотя клемма рассчитана на 800 В, работа под напряжением опасна.
