Колодка клеммная двойная JXB-4/35 тип L серая EKF PROxima | plc-jxb-2-4/35L-gy

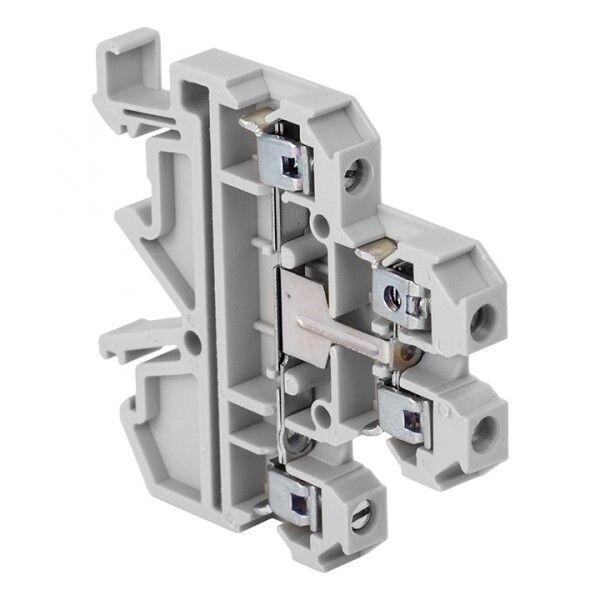

Колодка клеммная двойная JXB-4/35 тип L серая с перемычкой между уровнями - это компактное винтовое соединение для надежного подключения проводов в распределительных щитах. Произведена компанией EKF, артикул plc-jxb-2-4/35l-gy, подходит для промышленных систем с требованиями к безопасности и долговечности.

Назначение и область применения

Колодка клеммная двойная JXB-4/35 тип L серая с перемычкой между уровнями используется для создания электрических соединений в распределительных щитах. Применяется для подключения и разветвления фазных, нулевых и защитных проводников сечением от 0,2 до 4 мм2. Подходит для установки в устройствах автоматизации, станках, конвейерах, системах освещения и других объектах промышленной автоматики (НКУ).

Технические характеристики

• Тип соединения: винтовое - надежное механическое крепление провода гайкой;
• Диапазон сечений проводов: 0,2–4 мм2 - подходит для медных жил малого и среднего сечения;
• Номинальное напряжение: 500 В - безопасно работает в сетях до 500 В переменного тока;
• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без перегрева;
• Способ монтажа: на DIN-рейку 35 мм или G-рейку - совместима со стандартными шинами в щитах;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли;
• Материал корпуса: термопласт - прочный, устойчив к ударным нагрузкам и химическим воздействиям;
• Рабочий температурный диапазон: -40…+80 C - можно использовать в холодных и нагретых помещениях;
• Положение подключения: сбоку - провода вставляются горизонтально, что удобно при плотном расположении элементов;
• Габариты: ширина 6,2 мм, высота 60 мм - компактный формат для экономии места в щите;
• Цвет: серый - соответствует стандартному исполнению для нейтральных участков цепи;
• Класс воспламеняемости: V0 - материал не поддерживает горение, повышает пожарную безопасность;
• Количество мест для подключения: одно - каждый уровень имеет один вход для одного провода;
• Количество потенциалов: один - два уровня соединены внутренней перемычкой, образуют единый контакт;
• Замыкающая пластина: да - предусмотрена заводская перемычка между верхним и нижним уровнем, позволяет передавать ток без внешних соединений.

Совместимость и монтаж

Колодка клеммная двойная JXB-4/35 тип L серая с перемычкой между уровнями устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путем защелкивания на рейку - никаких инструментов не требуется. Для подключения провода ослабьте винт, введите жилу до упора, затем затяните. Перемычка уже установлена между уровнями - не требует дополнительных действий. Убедитесь, что сечение провода попадает в допустимый диапазон 0,2–4 мм2. Не используйте многожильные провода без наконечников - возможен плохой контакт.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал корпуса класса V0 не распространяет пламя. Номинальное напряжение 500 В и ток 32 А обеспечивают работу в рамках норм для бытовых и промышленных систем. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не применяйте во влажных или запыленных средах без дополнительной защиты.

Преимущества

• Встроенная перемычка между уровнями исключает необходимость вручную соединять два контакта - снижает время монтажа и риск ошибки;
• Компактная ширина 6,2 мм позволяет размещать больше клемм в одном ряду - эффективно использует пространство щита;
• Термопластовый корпус устойчив к деформациям при температурных колебаниях - сохраняет форму даже при длительной работе;
• Серый цвет стандартизирован - легко отличить от заземляющих клемм (желто-зеленые);
• Подходит для массового применения в промышленных щитах благодаря проверенной конструкции и совместимости с продуктами EKF PROxima.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна;
• Не рекомендуется для подключения алюминиевых проводов - возможен окисление и потеря контакта;
• Не следует использовать для проводов сечением менее 0,2 мм2 или более 4 мм2 - риск перегрева или ненадежного зажима;
• Не подходит для частых отключений - винтовое соединение не рассчитано на многократное демонтажное обслуживание;
• Не является самозажимной клеммой - несмотря на наличие аналогов в серии JXB-ST, данная модель требует ручного затягивания винта.

Примеры использования

• Разветвление фазы в распределительном щите управления станком;
• Объединение нулевых проводников нескольких потребителей в ящике автоматики;
• Подключение сигнальных линий в контроллере PLC;
• Создание параллельных цепей в системах освещения промзоны;
• Фиксация заземляющего проводника (при использовании с перемычкой и правильной маркировкой).

Практические советы

• Перед монтажом удалите изоляцию с провода на длину 8–10 мм - этого достаточно для надежного контакта;
• Затягивайте винт до упора, но без усилия - переусилие может повредить резьбу или изоляцию;
• Если провод многожильный - обязательно используйте наконечник типа “штырь” или “вилка”;
• Проверяйте плотность соединения легким покачиванием провода после монтажа - он не должен двигаться;
• При необходимости отключения - открутите винт полностью, чтобы жила свободно выходила;
• Для групповой сборки - используйте одновременно несколько таких клемм с перемычками, чтобы минимизировать количество внешних соединений.
