Колодка клеммная ЕК-2,5/25 JXB земля (аналог БЗН) EKF PROxima | plc-ek-2.5/25

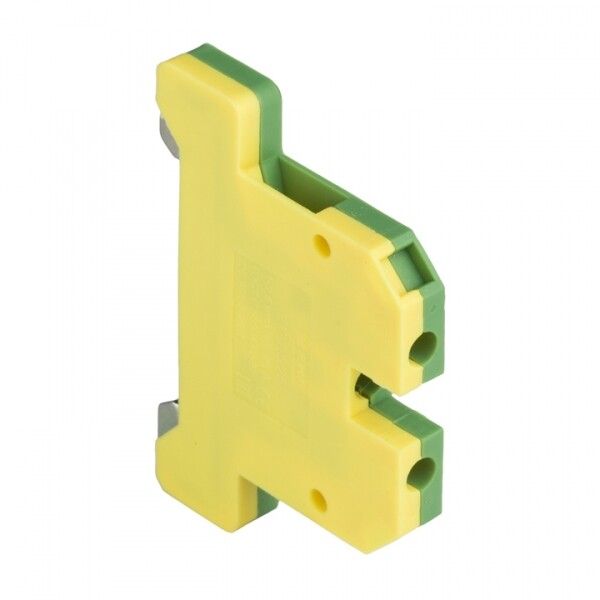

Колодка клеммная ЕК-2,5/25 JXB земля (аналог БЗН) от EKF предназначена для надежного заземления в распределительных щитах. Эта модель обеспечивает прочное винтовое соединение проводов сечением 1–2,5 мм2, соответствует требованиям безопасности и легко монтируется на DIN-рейку.

Назначение и область применения

Колодка клеммная ЕК-2,5/25 JXB земля (аналог БЗН) используется для создания защитного заземления в электрических щитах. Применяется в промышленных установках, НКУ, автоматических системах управления, станках и конвейерах. Подходит для цепей переменного тока частотой 50 Гц. Цвет желто-зеленый соответствует стандарту заземляющих проводников.

Технические характеристики

• Номинальное напряжение: 800 В
• Номинальный ток: 25 А
• Диапазон сечений провода: 1 – 2,5 мм2
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Материал корпуса: полиамид (пожаростойкий, класс V0) + стальные контактные части
• Количество контактов: 1
• Количество клемм на уровне: 2
• Количество зажимов на один уровень: 2 (можно подключить два провода одновременно)
• Ширина модуля: 6,2 мм
• Высота: 39 мм
• Температурный диапазон: от -40 C до +80 C
• Способ подключения: винтовой, провод вставляется сверху, затяжка - боковым винтом
• Гарантия: 84 месяца
• Норматив: IEC 60309-1 (1999), GOST R 50030.7.2002

Совместимость и монтаж

Колодка клеммная ЕК-2,5/25 JXB земля (аналог БЗН) монтируется на стандартную DIN-рейку типа TS35 или G-рейку. Установка происходит путём защёлкивания - никаких инструментов не требуется. Для подключения: оголите жилу на 8–10 мм, вставьте её в зажим, закрутите винт до упора. Каждый уровень имеет два зажима - можно подключить два провода одного сечения. Монтаж возможен в любом положении, но предпочтительно - вертикально, чтобы исключить выпадение проводов при перегрузке.

Безопасность и стандарты

Изоляция выполнена из пожаростойкого полиамида класса V0 - материал самозатухающий, не распространяет пламя. Соответствует международному стандарту IEC 60309-1 и российскому ГОСТ Р 50030.7.2002. Защита IP20 гарантирует безопасность при работе внутри закрытых щитов, но не допускает использование во влажной среде или на улице. Желто-зелёный цвет соответствует требованиям к заземляющим проводникам по ПУЭ.

Преимущества

• Два зажима на одном уровне позволяют объединить несколько заземляющих проводов без переходников
• Плотный винтовой контакт снижает риск нагрева и окисления
• Полиамидный корпус выдерживает широкий температурный диапазон, включая холодные условия (-40 C)
• Совместима с другими изделиями серии JXB - позволяет собирать компактные сборки
• Долгий срок службы: гарантия 84 месяца подтверждает надёжность материала и технологии

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и механических повреждений
• Подходит только для медных проводов сечением 1–2,5 мм2; алюминиевые жилы использовать нельзя
• Не предназначен для многожильных проводов без наконечников - требуются опрессованные наконечники для надёжного контакта
• Не рекомендуется для высокочастотных или импульсных нагрузок - рассчитана на сетевой ток 50 Гц

Примеры использования

• Объединение заземляющих проводов от металлических корпусов оборудования в шкафу управления
• Подключение PE-проводника от автомата, УЗО и других устройств к общей шине заземления
• Сборка заземляющей шины в распределительном щите промышленного объекта
• Замена старых БЗН-колодок в существующих установках - точный аналог по габаритам и функциям

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 1–2,5 мм2 - меньшие или большие жилы не будут надёжно зажаты
• Для многожильных проводов используйте наконечники типа НШВИ - это предотвратит обрыв жил и повысит долговечность контакта
• При установке нескольких колодок рядом учтите шаг 6,2 мм - они плотно располагаются, не требуют зазора
• Проверяйте затяжку винта через 1–2 недели после первого включения - первичная осадка провода может потребовать дозатяжки
• Колодка ЕК-2,5/25 JXB земля (аналог БЗН) от EKF совместима с продукцией серии PROxima - можно комбинировать с другими элементами одной линейки
