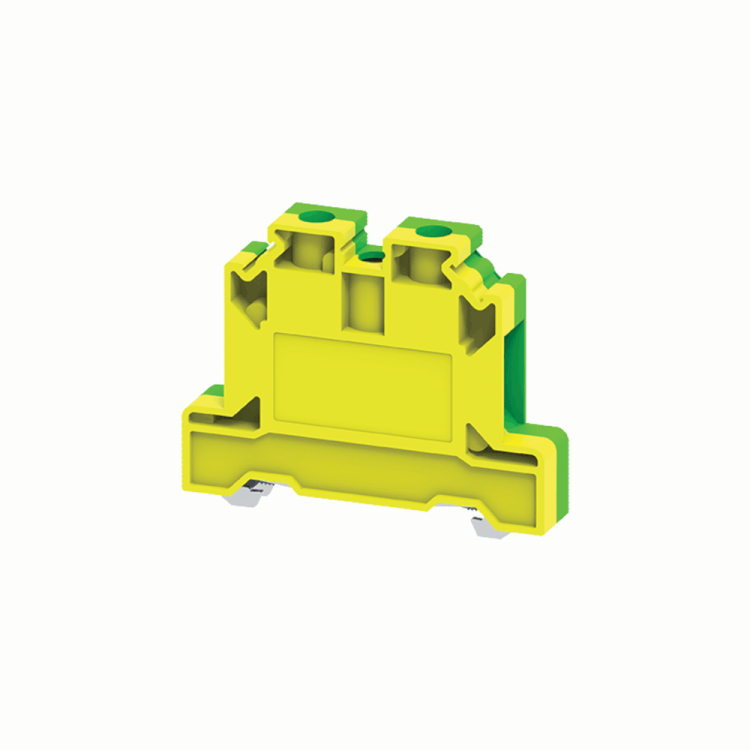

Клемма заземляющая 10 кв.мм винтовая OptiClip CGT-10-PE-I-(0,2-10)-PEN - 289789 КЭАЗ

Клемма заземляющая винтовая CGT-10-PE-I-(0,2-10)-PEN от КЭАЗ Optima предназначена для надежного заземления проводников в электрощитах и распределительных устройствах. Эта модель обеспечивает безопасное соединение медных жил с DIN-рейкой, сочетает простоту монтажа и соответствие требованиям безопасности.

Назначение и область применения

Клемма заземляющая винтовая CGT-10-PE-I-(0,2-10)-PEN используется для создания защитного заземления (PE) в электрических цепях. Применяется в распределительных шкафах, щитах автоматизации (САУ), силовых панелях и других установках, где требуется надежное и доступное подключение заземляющих проводников. Подходит для систем TN-S, TN-C-S, TT.

Технические характеристики

• Тип: винтовая заземляющая клемма
• Номинальное сечение провода: 0,2–10 мм2 (медные одножильные или многожильные)
• Количество контактов: 2 (вход и выход)
• Метод подключения: винтовой зажим
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Число уровней: один
• Цвет изоляции: желто-зеленый (стандартный цвет для заземляющих проводников)
• Максимальная нагрузка: рассчитана на токи до 10 А (по сечению 10 мм2)

Совместимость и монтаж

Клемма заземляющая винтовая CGT-10-PE-I-(0,2-10)-PEN устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейку - фиксация происходит без инструментов. Подключаются провода через два винтовых зажима: входной и выходной. Оба контакта внутри клеммы соединены между собой, что позволяет последовательно соединять несколько заземляющих проводников. Убедитесь, что зачищенная часть провода не превышает глубины зажима - оптимально 8–10 мм.

Безопасность и стандарты

Клемма соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1 для компонентов распределительных устройств. Желто-зеленая окраска соответствует международному стандарту для обозначения защитного заземления (PE). Конструкция исключает случайное отсоединение провода при нормальной эксплуатации.

Преимущества

• Простота установки: фиксация на DIN-рейку без дополнительных креплений
• Надежный зажим: винтовой механизм обеспечивает плотный контакт даже при малом сечении провода (до 0,2 мм2)
• Визуальный контроль: прозрачная крышка (при наличии) или открытый дизайн позволяют проверить качество подключения
• Стандартная цветовая маркировка: желто-зеленый цвет сразу указывает на назначение клеммы
• Поддержка двухпроводного соединения: можно использовать как ответвительную точку для нескольких заземляющих проводов

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Максимальное сечение - 10 мм2; для более толстых проводов (например, 16–35 мм2) требуются другие модели
• Не рассчитана на высокочастотные импульсы или переменные токи выше 10 А длительно - для таких задач нужны специализированные заземляющие устройства
• Не следует применять в условиях постоянного воздействия воды или химически активных сред - IP-защита не указана, значит, клемма не имеет герметичной защиты

Примеры использования

• Подключение заземляющего провода от металлического корпуса частотного преобразователя
• Объединение нескольких заземляющих проводов от станков на одной DIN-рейке в щите управления
• Разводка PE-проводника от главной шины заземления к группе розеток в распределительном щите
• Формирование контура защитного заземления в системах автоматизации объектов пищевой промышленности

Практические советы

• Перед затяжкой винта обязательно зачистите провод до голого металла - оксидная плёнка снижает надежность контакта
• Используйте отвертку с подходящим наконечником - слишком большой момент может повредить пластиковую крышку или внутреннюю планку
• Если подключаете многожильный провод, используйте наконечник НШВИ - это предотвратит выдавливание жил при затяжке
• Проверьте совпадение посадочного шага: клемма совместима с любой стандартной DIN-рейкой 35 мм
• При необходимости удлинения заземляющей цепи - используйте две такие клеммы в цепочке, а не перегибайте провод
