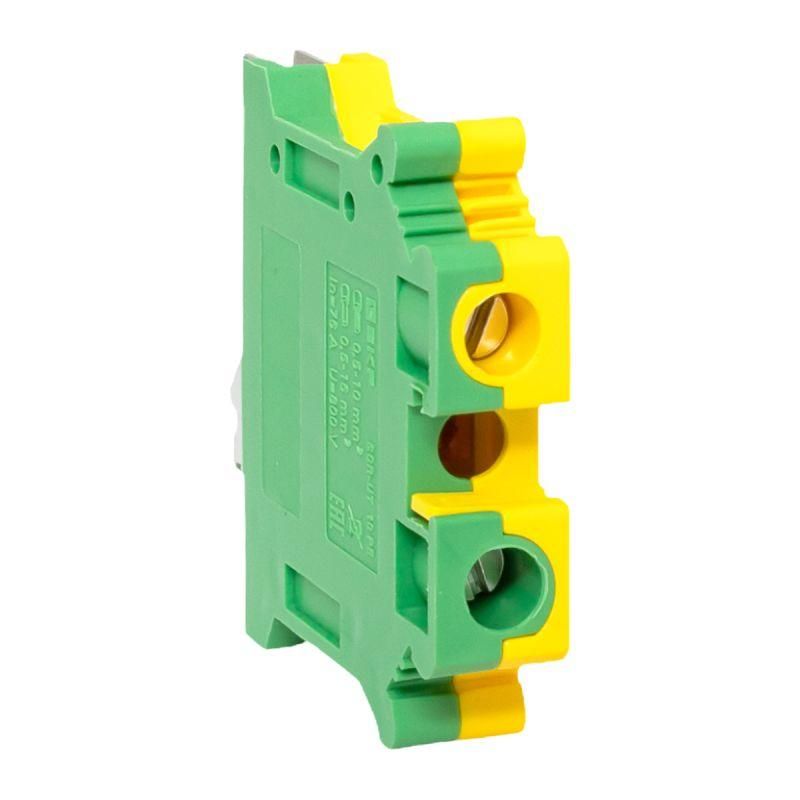

Клеммная колодка винтовая 10 UT земля| scr-ut-10-pe | EKF

Клеммная колодка винтовая 10 UT земля от EKF - это надежный элемент для заземления в электрических щитах, предназначенный для соединения проводников сечением до 10 мм2. Артикул scr-ut-10-pe обеспечивает простую установку на DIN-рейку и долговечную работу в условиях промышленного оборудования.

Назначение и область применения

Клеммная колодка винтовая 10 UT земля используется для организации заземляющих контуров в распределительных щитах. Подходит для подключения медных и алюминиевых проводов в системах с напряжением до 800 В переменного тока частотой 50 Гц. Применяется в промышленном оборудовании, автоматике, станках, конвейерах и других объектах, где требуется надежное и доступное заземление.

Технические характеристики

• Максимальное сечение провода: 10 мм2
• Рабочее напряжение: до 800 В AC
• Частота: 50 Гц
• Материал корпуса: цветной пожаростойкий полиамид - устойчив к перегреву, не трескается и не высыхает
• Тип зажима: винтовой
• Установка: на DIN-рейку 35 мм
• Цвет: черный (стандарт для заземления)

Совместимость и монтаж

Клеммная колодка винтовая 10 UT земля совместима со всеми типами DIN-реек шириной 35 мм. Для монтажа достаточно защелкнуть её на рейку - фиксация механическая, без дополнительных креплений. Для подключения провода ослабьте винт, вставьте жилу до упора и затяните до плотного контакта. Не используйте инструменты с острыми гранями - можно повредить контактную площадку. Убедитесь, что провод не имеет следов окисления; при необходимости зачистите его.

Безопасность и стандарты

Изготовлена из материала, соответствующего требованиям пожарной безопасности. Материал корпуса не распространяет горение и сохраняет форму при температуре до +120 C. Соответствует общепринятым нормам для компонентов в электрощитах, хотя явного указания на сертификацию по ГОСТ/IEC в предоставленных данных нет - рекомендуется проверять документацию производителя для проектов с обязательными сертификатами.

Преимущества

• Простота монтажа и обслуживания - винтовой зажим позволяет легко заменить или проверить провод
• Высокая надежность контакта благодаря прочному материалу и точной форме зажима
• Стандартный черный цвет - сразу отличается от фазных и нулевых клемм, снижает риск ошибок при обслуживании
• Устойчивость к внешним воздействиям - не деформируется при длительной эксплуатации даже в условиях повышенной влажности

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - возможна потеря контакта при слабом затягивании
• Не рассчитана на постоянные вибрации без дополнительной фиксации - в таких случаях рекомендуются специальные виброустойчивые аналоги
• Запрещено использовать для токов выше 40 А - максимальный ток не указан, но сечение 10 мм2 предполагает безопасную границу около этого значения
• Не подходит для высоких температур свыше +120 C - не применяйте рядом с нагревательными элементами без теплоизоляции

Примеры использования

• Подключение PE-проводника от шины заземления к корпусу станка
• Объединение нескольких заземляющих проводов в распределительном щите
• Формирование группы заземления для нескольких модулей автоматики
• Замена старых болтовых соединений на более компактные и стандартизованные клеммы

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - слишком толстый провод не войдет, слишком тонкий будет болтаться
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надежность и продлит срок службы
• При групповой установке нескольких колодок оставляйте минимум 5–10 мм свободного места между ними для доступа отвертки
• При ремонте или модернизации щита - помните, что эта клемма (scr-ut-10-pe) предназначена только для заземления. Не путайте ее с нулевой или фазной клеммой
• Проверяйте затяжку винта через 1–2 месяца после монтажа - особенно в условиях вибраций или перепадов температуры
