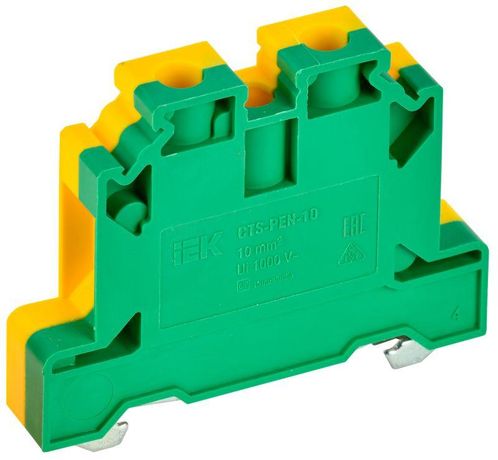

Колодка клеммная CTS-PEN ARMAFIX земля 10кв.мм жел./зел. IEK YCT11-00-K52-010

Колодка клеммная CTS-PEN земля 10 мм2 желто-зеленая от IEK предназначена для надежного заземления в электрических цепях. Её желто-зеленый цвет соответствует стандарту IEC 60446, а винтовой зажим обеспечивает прочное соединение даже при многократной перегрузке. Артикул yct11-00-k52-010 подходит для монтажа на DIN-рейку в щитах промышленного и жилого оборудования.

Назначение и область применения

Колодка клеммная CTS-PEN земля 10 мм2 желто-зеленая используется исключительно для подключения защитных заземляющих проводников. Она применяется в распределительных щитах, пультах управления, силовых шкафах и других устройствах, где требуется надежное заземление. Подходит для объектов промышленности, ЖКХ, транспорта и энергетики. Цветовая маркировка сразу указывает на функцию - предотвращает путаницу с фазными или нулевыми проводниками.

Технические характеристики

• Поперечное сечение проводника: 0,2–10 мм2 - поддерживает медные и алюминиевые жилы от тонких до мощных заземляющих кабелей
• Номинальное напряжение: 1000 В - безопасно работает в сетях до 1 кВ
• Количество зажимов на полюс: 2 - можно подключить два заземляющих провода в одной точке
• Ширина ячейки: 8 мм - компактный формат, удобен для плотной укладки на рейке
• Способ монтажа: DIN-рейка 35 мм - совместима со всеми стандартными шкафами и распределительными устройствами
• Тип соединения: винтовое - надежное механическое крепление без необходимости пайки
• Материал корпуса: полиамид PA - устойчив к нагреву, химическим воздействиям и механическим нагрузкам
• Рабочая температура: от –40 C до +85 C - выдерживает экстремальные условия, включая холодные склады и жаркие помещения
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены
• Позиция соединения: сверху - провода заходят вертикально, что снижает риск случайного выпадения

Совместимость и монтаж

Колодка CTS-PEN земля 10 мм2 желто-зеленая легко фиксируется на DIN-рейке 35 мм стандартного типа. Для установки достаточно защелкнуть её в пазы - никаких инструментов не требуется. Монтаж выполняется после отключения питания. Отверстия для проводов расположены сверху - провод вставляют до упора, затем затягивают винт отверткой. Убедитесь, что изоляция срезана точно до металла, чтобы избежать плохого контакта. Нельзя использовать для подключения фазных или нулевых проводов - только для заземления.

Безопасность и стандарты

Цветовое исполнение - желто-зеленый - соответствует ГОСТ Р 50462 и IEC 60446, которые обязывают использовать именно этот цвет для защитных заземляющих проводников. Конструкция выполнена из самозатухающего полиамида, что исключает распространение пламени. Напряжение 1000 В гарантирует безопасность в бытовых и промышленных сетях до 690 В переменного тока. Соответствие требованиям безопасности подтверждено сертификатами IEK для рынка РФ и СНГ.

Преимущества

• Два зажима на один полюс позволяют объединить несколько заземляющих проводов без переходников
• Высокое контактное усилие винтового механизма минимизирует окисление и нагрев
• Ударопрочный корпус из полиамида сохраняет форму при механическом воздействии
• Стандартный цвет и форма обеспечивают быстрое распознавание в сложных щитах
• Долгий срок службы - 20 лет - снижает потребность в обслуживании

Ограничения применения

• Не предназначен для подключения нулевых или фазных проводов - использование вне назначения нарушает нормы ПУЭ
• Запрещается применять для проводов сечением более 10 мм2 - возможен перегрев и выход из строя
• Не рекомендовано для постоянного погружения в жидкости - хотя IP-класс не указан, материал не герметичен
• Не подходит для частых вибраций без дополнительной фиксации - винты могут ослабнуть

Примеры использования

• Подключение заземляющей шины в этажном щите многоквартирного дома
• Объединение заземляющих проводов от станков на производственной линии
• Фиксация заземления в распределительном пункте теплового насоса
• Соединение нескольких корпусов электрооборудования в одном шкафу управления

Практические советы

• Перед затяжкой винта проверьте, что провод полностью вошел в зажим - видимая часть жилы должна быть минимальной
• Используйте отвертку с подходящим наконечником - слишком маленький или большой может повредить резьбу
• При подключении двух проводов - лучше брать одинакового сечения и материала - смешивание меди и алюминия требует специальных переходников
• Настройте шаг между соседними клеммами - 8 мм позволяет размещать до 12 единиц на метре рейки
• Проверяйте состояние зажимов каждые 2–3 года - особенно в условиях повышенной влажности или запыленности
