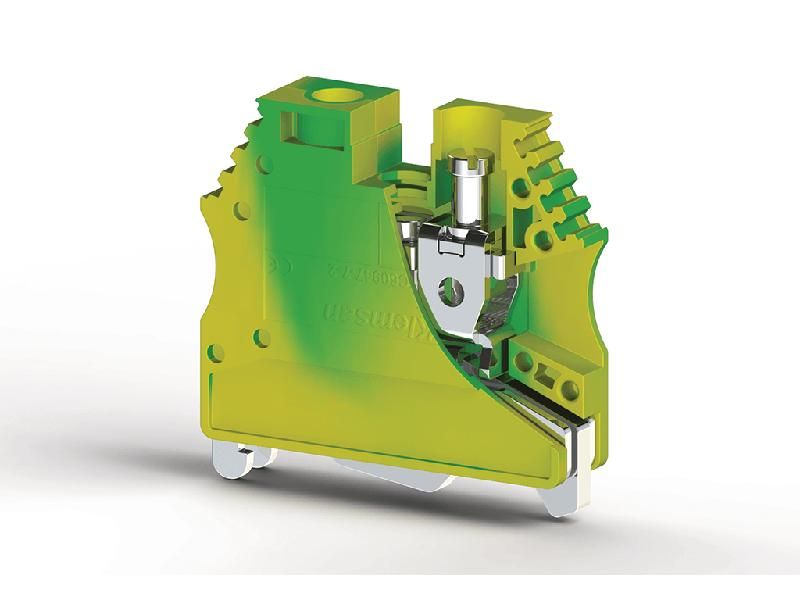

Клеммник AVK 10TK на DIN-рейку 10кв.мм (земля) Klemsan 334470

Клеммник на DIN-рейку 10 кв.мм (земля) от Klemsan - надёжный элемент для соединения заземляющих проводников в распределительных щитах. Артикул 334470 предназначен для постоянного и безопасного подключения медных жил до 10 мм2, обеспечивая долговечную связь с контуром заземления.

Назначение и область применения

Клеммник на DIN-рейку 10 кв.мм (земля) используется исключительно для организации системы заземления в электроустановках. Он фиксируется на стандартной DIN-рейке и служит точкой сбора всех заземляющих проводников - от оборудования, корпусов, металлических трубопроводов и других токопроводящих частей. Применяется в промышленных, коммерческих и жилищных объектах, где требуется централизованное заземление.

Технические характеристики

• Сечение провода: до 10 мм2 (медные жилы)
• Материал контактов: латунь с никелевым покрытием
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Количество входов: 8
• Фиксация на рейке: стандартная DIN EN 60715
• Рабочее напряжение: до 690 В переменного тока
• Температурный диапазон: от –25C до +85C

Совместимость и монтаж

Клеммник на DIN-рейку 10 кв.мм (земля) совместим со всеми типами DIN-реек шириной 35 мм. Устанавливается защёлкиванием - никаких инструментов не требуется. Для подключения провода используйте отвертку: затягивайте винты равномерно, чтобы избежать перегрузки контактной группы. Максимальный момент затяжки - 0,6 Нм. После установки проверьте плотность соединений - провода должны не шевелиться при легком усилии.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.1. Конструкция выполнена из материалов с высокой устойчивостью к возгоранию (класс горючести UL94 V-0). Контакты рассчитаны на многократные подключения без потери качества соединения.

Преимущества

• Удобство компактной сборки - все заземляющие провода собраны в одном месте
• Стандартная форма позволяет заменить аналогичные модели без переделки щита
• Никелевое покрытие снижает окисление и увеличивает срок службы контактов
• Чёткая маркировка каждого входа упрощает диагностику и обслуживание

Ограничения применения

• Не предназначено для подключения алюминиевых проводов - возможна коррозия и потеря контакта
• Не использовать в условиях постоянного воздействия воды или химически активных сред - не имеет защиты IP
• Запрещено применять для фазных или нулевых проводников - только для заземления
• Не допускается превышение максимального сечения - провода больше 10 мм2 не войдут в зажим

Примеры использования

• Подключение заземляющего провода от частотного преобразователя в промышленном шкафу
• Объединение заземляющих проводов от нескольких станков на одной линии
• Централизованное заземление корпусов автоматических выключателей и контакторов
• Сборка заземляющей шины в этажном щите многоквартирного дома

Практические советы

• Перед монтажом удалите изоляцию с провода на длину, указанную в документации - обычно 8–10 мм
• Не скручивайте несколько проводов перед подключением - каждый вставляйте отдельно
• Проверяйте состояние контактов каждые 1–2 года: при появлении нагара или ослабления затяжки - замените клеммник
• Если нужна большая вместимость - используйте два параллельных клеммника на DIN-рейке, а не один с большим числом входов
• Артикул 334470 от Klemsan легко найти в каталогах - он является стандартным решением для систем заземления в России и странах СНГ
