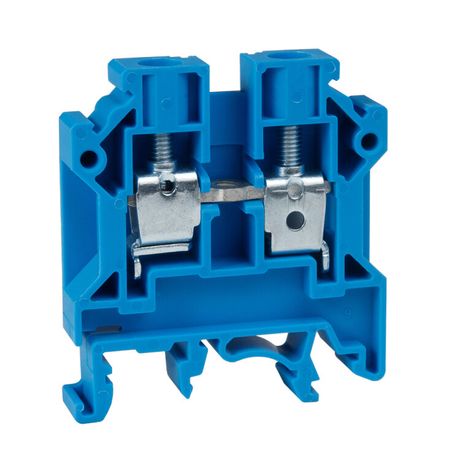

Клемма проходная 6 кв.мм винтовая OptiClip CTS-6-I-BU-41A-(0,5-6)-синий - 289776 КЭАЗ

Клемма проходная винтовая CTS-6-I-BU-41A-(0,5-6) синий от КЭАЗ предназначена для надёжного соединения проводов в распределительных щитах и системах автоматизации. Эта модель обеспечивает фиксированный проход тока между двумя контактами, что делает её идеальной для последовательных соединений в цепях управления и питания.

Назначение и область применения

Клемма проходная винтовая CTS-6-I-BU-41A-(0,5-6) синий используется для создания неразрывной электрической цепи между двумя точками - например, при соединении входящего и выходящего провода в цепи управления, освещения или слаботочных системах. Подходит для установки в шкафах НКУ, распределительных щитах, пультах управления. Применяется в промышленном оборудовании, конвейерах, насосных станциях и других объектах с жесткими требованиями к надёжности соединений.

Технические характеристики

• Номинальный ток: 41 А
• Диапазон сечений проводов: 0,5–6 мм2
• Количество контактов: 2 (вход и выход)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал корпуса: полиамид (PA) - устойчив к механическим нагрузкам и перегреву
• Цвет: синий - визуальное отличие от других клемм в сборке
• Число уровней: 0 (не имеет внутренних перемычек или раздельных зон)

Совместимость и монтаж

Клемма проходная винтовая CTS-6-I-BU-41A-(0,5-6) синий легко фиксируется на стандартной DIN-рейке 35 мм защёлкой - без инструментов. Для подключения оголённый провод вставляется в зажим до упора и затягивается винтом отверткой. Максимальное сечение - 6 мм2; провода большего диаметра не войдут. Минимальное сечение - 0,5 мм2, менее тонкие провода могут плохо фиксироваться. Убедитесь, что оголённая часть провода составляет 6–8 мм - этого достаточно для надёжного контакта.

Безопасность и стандарты

Изготовлена в соответствии с требованиями к качеству комплектующих для промышленного оборудования. Материал корпуса соответствует нормам самозатухания (UL94 V-0). Номинальный ток 41 А и класс защиты IP20 обеспечивают безопасную работу в закрытых щитах. Не предназначен для открытой установки или воздействия воды, пыли, химических сред.

Преимущества

• Надёжное винтовое соединение - минимизирует риск ослабления контакта при вибрации
• Стандартный шаг монтажа - совместим с любыми DIN-рейками 35 мм
• Высокая термостойкость корпуса из полиамида - выдерживает нагрев при длительной работе под нагрузкой
• Яркий синий цвет - позволяет быстро идентифицировать участки цепи при обслуживании

Ограничения применения

• Не подходит для проводов сечением более 6 мм2 - возможен перегрев и повреждение зажима
• Не рассчитана на постоянное погружение, высокую влажность или внешнюю среду - только внутри закрытых щитов
• Не имеет функции перемычки - нельзя использовать как распределительную клемму с несколькими ответвлениями
• Запрещено применять в цепях переменного тока выше 690 В - указано только для номинала 41 А, напряжение не указано явно, поэтому следует соблюдать осторожность

Примеры использования

• Подключение входного и выходного кабеля в цепи управления двигателем
• Разводка сигнальных проводов в пульте управления станком
• Соединение проводов от датчиков к контроллеру в системе автоматизации
• Передача мощности через несколько клемм в ряду - например, в группе освещения

Практические советы

• При использовании многожильных проводов используйте наконечники - они предотвращают запутывание жил и увеличивают срок службы контакта
• Проверяйте затяжку винта после первых нескольких часов работы - при прогреве металла возможно легкое ослабление
• Не смешивайте эту клемму с другими сериями КЭАЗ - даже если внешне похожи, параметры могут различаться
• Артикул 289776 - сохраните его при заказе запасных элементов, чтобы избежать замены на несовместимую модель
• Если нужна клемма с большим сечением - обратите внимание на другие модели серии OptiClip, подходящие до 120 мм2
