Клемма ЗНИ 6мм.кв. серый Navigator - 20282 61210

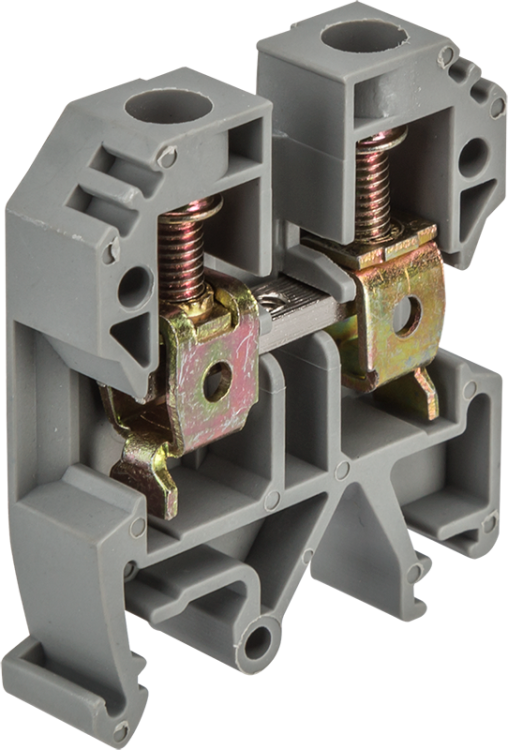

Зажим клеммный проходной 6 мм2 серый - надёжное решение для последовательного соединения проводников в распределительных щитах. Произведён брэндом Navigator в серии NTB-JXB, артикулы 61210 и 20282 подходят для монтажа на DIN-рейку в условиях широкого температурного диапазона.

Назначение и область применения

Зажим клеммный проходной 6 мм2 серый предназначен для электрического и механического соединения одножильных и многожильных проводников в низковольтных цепях постоянного или переменного тока. Применяется в распределительных щитах жилых, промышленных и коммерческих объектов. Подходит для соединения фазных проводов, когда требуется сохранить целостность цепи между входом и выходом без перерыва.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 750 В
• Поперечное сечение провода: 6 мм2
• Тип присоединения: винтовое
• Количество контактов: один
• Количество уровней: один
• Способ монтажа: на DIN-рейку или G-рейку
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Рабочий температурный диапазон: от -50 C до +90 C
• Материал корпуса: термопласт (полиамид 6,6), класс воспламеняемости V1
• Контактные пластины: латунь с содержанием меди ≥55%
• Зажимные винты: оцинкованная сталь
• Цвет: серый
• Внутренняя связь уровней: да (электрическая связь между контактами внутри одного модуля)
• Установка замыкающей пластины: возможна (для создания последовательной цепи нескольких клемм)
• Позиция подключения: сверху
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим клеммный проходной 6 мм2 серый устанавливается на стандартную DIN-рейку типа TS35/7,5 или G-рейку. Монтаж осуществляется защёлкиванием - никаких дополнительных креплений не требует. Для соединения нескольких клемм друг с другом можно использовать замыкающие пластины (прилагаются отдельно или комплектуются с изделиями серии). Подключение проводов выполняется сверху: зачищенная жила вставляется в гнездо и фиксируется винтом. Убедитесь, что зачистка провода соответствует рекомендованному сечению 6 мм2 - меньшие или большие провода могут вызвать плохой контакт или повреждение зажима.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Корпус выполнен из самозагасающего материала (класс V1), который не распространяет пламя при возгорании. Температурная стойкость до 130 C обеспечивает безопасную работу даже при локальных нагревах. IP20 позволяет применять устройство только в закрытых помещениях - не допускается установка во влажных средах, на улице или в пыльных местах без дополнительной защиты.

Преимущества

• Электрическая связь внутри клеммы исключает необходимость внешних перемычек - снижает количество точек соединения и риск отказа.
• Латунные контакты с высоким содержанием меди обеспечивают низкое переходное сопротивление и долговечность.
• Оцинкованные винты устойчивы к коррозии, особенно важны в условиях повышенной влажности внутри шкафа.
• Поддержка установки замыкающих пластин позволяет легко формировать цепочки из нескольких клемм - удобно при групповой коммутации.
• Широкий диапазон рабочих температур (-50…+90 C) делает его пригодным для холодных складов, тепловых камер и промышленных помещений.

Ограничения применения

• Не применяется в цепях выше 750 В - превышение напряжения недопустимо.
• Не рассчитан на использование вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и механических воздействий.
• Не подходит для проводов сечением меньше 1,5 мм2 или больше 10 мм2 - возможен перегрев или ненадёжный зажим.
• Не используется для подключения алюминиевых проводов - материал контакта оптимизирован под медные жилы.
• Не предназначен для частого демонтажа - многократное затягивание винта может деформировать резьбу.

Примеры использования

• Соединение фазных проводов в автоматических выключателях распределительного щита квартиры.
• Передача питания между несколькими УЗО или дифференциальными автоматами в промышленном щите.
• Объединение проводов от группы светильников перед подключением к общему рубильнику.
• Формирование цепи контрольных сигналов в системах автоматизации с использованием замыкающих пластин.

Практические советы

• Перед монтажом проверьте, чтобы зачищенная часть провода была ровной, без обломанных жил - это предотвращает “проскальзывание” при затяжке.
• Затягивайте винт усилием рук - не используйте инструменты с рычагом; переусилие может сломать корпус или испортить резьбу.
• Если соединяете несколько клемм, начинайте сборку с крайнего элемента и двигайтесь в сторону - так легче установить замыкающую планку.
• При работе в щитах с высокой плотностью компонентов учтите габариты клеммы - она занимает одну позицию на рейке, но требует свободного места сверху для подключения проводов.
• Артикулы 61210 и 20282 взаимозаменяемы - различаются только партиями производства, функционально идентичны.
