Клемма ЗНИ 6мм.кв. синий Navigator - 20289 61217

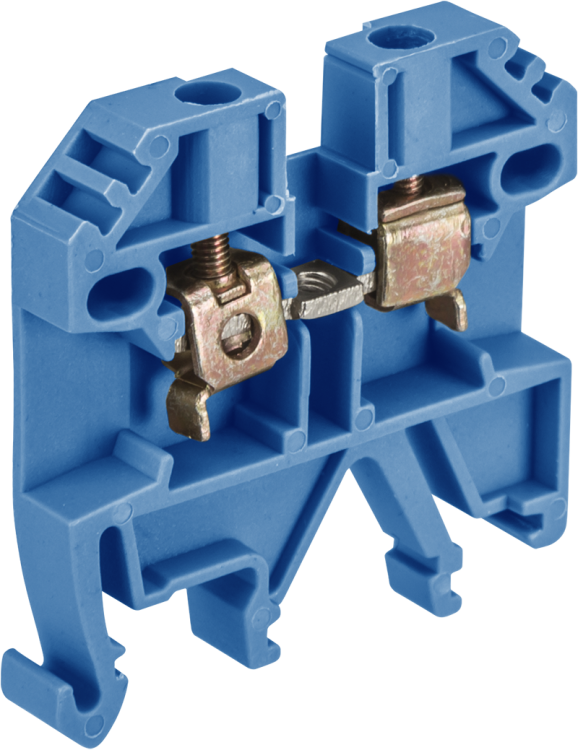

Зажим клеммный проходной 6 мм2 синий NTB-JXB-6-50-B - это надёжный элемент для соединения проводников в распределительных щитах, устанавливаемый на DIN-рейку. Продукт серии NTB-JXB от бренда Navigator предназначен для работы в низковольтных цепях постоянного и переменного тока, обеспечивая безопасное и долговечное электрическое соединение.

Назначение и область применения

Зажим клеммный проходной 6 мм2 синий NTB-JXB-6-50-B используется для создания последовательных соединений между проводниками в электрических щитах. Подходит для подключения нулевых и заземляющих жил, а также для организации шинных групп. Применяется в бытовых, коммерческих и промышленных системах управления - например, в щитах автоматики, станках, конвейерах, освещении и системах безопасности.

Технические характеристики

• Поперечное сечение провода: 6 мм2 - оптимально для медных жил диаметром до 3–4 мм
• Номинальный ток: 50 А - выдерживает нагрузки типичных групповых цепей
• Номинальное напряжение: 750 В - соответствует требованиям сетей до 690 В AC / 1000 V DC
• Тип присоединения: винтовое - позволяет плотно фиксировать провод без специальных инструментов
• Способ монтажа: на DIN-рейку или G-рейку - совместим с большинством стандартных щитов
• Количество контактов: один - однополярный проходной контакт
• Количество уровней: один - не требует дополнительных модулей для базового подключения
• Материал корпуса: термопласт (полиамид 6,6) - высокая прочность и термостойкость до 130 C
• Цвет: синий - стандартизированная маркировка для нулевых проводников
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги
• Рабочий температурный диапазон: от -50 до +90 C - работает в суровых условиях, включая холодные помещения
• Класс воспламеняемости: V1 - материал самотушится после удаления источника пламени
• Необходимость установки замыкающей пластины: да - требуется для передачи тока между соседними клеммами
• Соединённые уровни: да - возможность формирования шины через внешние перемычки
• Внутренне связанные уровни: да - внутренняя металлическая перемычка обеспечивает электрическую связь между уровнями без дополнительных комплектующих
• Гарантийный срок: 60 месяцев - подтверждённая долговечность материала и сборки

Совместимость и монтаж

Зажим клеммный проходной 6 мм2 синий NTB-JXB-6-50-B легко фиксируется на любой стандартной DIN-рейке шириной 35 мм. Для монтажа достаточно защёлкнуть клемму на рейку - никаких болтов или инструментов не требуется. Провод вставляется сверху, затягивается винтом отверткой. Учитывайте, что для полноценной шинной связи необходимо использовать замыкающие пластины (прилагаются отдельно или в комплекте с другими клеммами серии). Благодаря внутренней связи уровней, можно собирать длинные ряды без внешних перемычек - экономит место и время.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-7-1 для клеммных устройств. Материал корпуса класса V1 снижает риск распространения огня. Латунные контакты с содержанием меди ≥55% обеспечивают низкое переходное сопротивление и устойчивость к окислению. Оцинкованные винты предотвращают коррозию даже в условиях повышенной влажности. IP20 не защищает от попадания воды - не применяйте в открытых или влажных средах без дополнительной защиты.

Преимущества

• Внутреннее соединение уровней исключает необходимость установки внешних перемычек - меньше деталей, выше надёжность
• Высокая термостойкость корпуса (до 130 C) допускает работу рядом с нагревающимися элементами
• Синий цвет соответствует нормам IEC 60445 - сразу видна функциональная роль (нулевой проводник)
• Универсальная совместимость с DIN-рейками всех производителей
• Долгий гарантийный срок (5 лет) указывает на качество материалов и контроль производства

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечников - возможен перегрев и ослабление контакта
• IP20 не защищает от влаги и пыли - запрещено использование вне закрытых щитов
• Максимальное сечение - 6 мм2; нельзя применять для проводов 10 мм2 и более
• Требуется обязательная установка замыкающей пластины при формировании шины - игнорирование этого приведёт к обрыву цепи
• Не рекомендован для частых демонтажей - многократное затягивание винта может повредить резьбу

Примеры использования

• Подключение нулевой шины в квартирном щите
• Объединение заземляющих проводов в промышленном щите управления
• Формирование группы нулевых проводников для нескольких потребителей (например, светильники, розетки)
• Создание шины в щитах автоматизации станков с множеством входящих сигналов

Практические советы

• Перед монтажом проверьте, чтобы провод был зачищен на 8–10 мм - недостаточная длина вызовет плохой контакт
• Затягивайте винт усилием 0,5–0,7 Нм - переусиливать нельзя, иначе повредится резьба или контактная пластина
• Для многожильных проводов используйте наконечники типа “Ш” или “О”, иначе жилы могут выпасть при вибрации
• При сборке шины из нескольких клемм NTB-JXB-6-50-B всегда убедитесь, что все замыкающие пластины установлены правильно - одна пропущенная пластина разрушает всю цепь
• Храните изделие в сухом месте - хотя корпус герметичен, контакты чувствительны к конденсату
