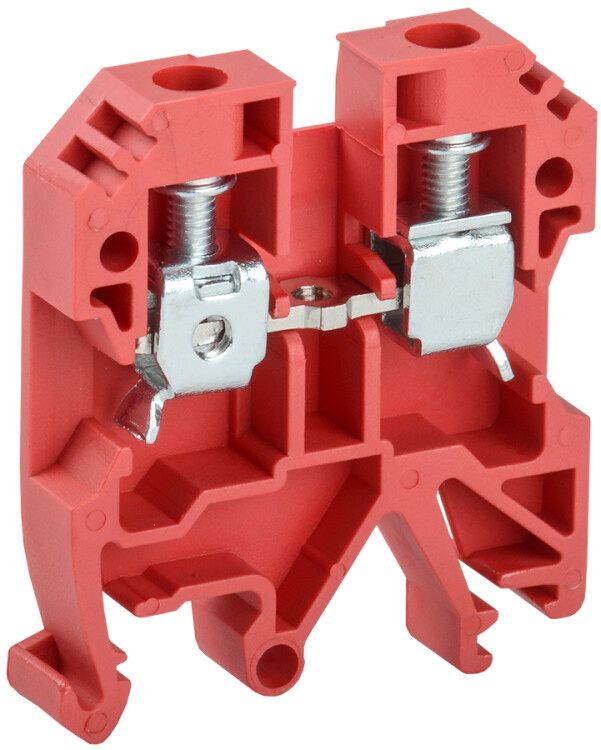

Клемма винтовая КВИ-6мм2 красная | YZN30-006-K04 IEK

Клемма винтовая КВИ-6 кв.мм красная от IEK - надёжное винтовое соединение для фиксации проводов сечением 2,5–10 мм2 в электрощитах на DIN-рейке. Артикул yzn30-006-k04 обеспечивает долговечное и безопасное подключение в условиях широкого температурного диапазона.

Назначение и область применения

Клемма винтовая КВИ-6 кв.мм красная используется для создания постоянных электрических соединений между проводниками в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводов (PE). Применяется в промышленном оборудовании, автоматических системах управления, силовых панелях и других установках, где требуется компактное и надёжное соединение на DIN-рейке.

Технические характеристики

• Диапазон сечений провода: 2,5–10 мм2 - позволяет использовать медные и алюминиевые жилы средней мощности
• Номинальный ток: 50 А - рассчитана на нагрузки до 50 ампер при длительной работе
• Номинальное напряжение: 800 В - подходит для сетей переменного и постоянного тока до 800 вольт
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и панелями
• Ширина: 8,2 мм - компактный форм-фактор, экономит место в щите
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: полиамид PA - высокая механическая прочность и устойчивость к химическим воздействиям
• Класс воспламеняемости V0 - материал самозатухающий, не поддерживает горение
• Срок службы: 15 лет - гарантирует стабильную работу в течение всего срока эксплуатации оборудования
• Цвет: красный - соответствует цветовой маркировке фазных проводников (L)
• Позиция соединения: сбоку - удобно для прокладки проводов вдоль рейки
• Требуется торцевая пластина: да - для завершения сборки необходимо использовать торцевую заглушку (не входит в комплект)

Совместимость и монтаж

Клемма винтовая КВИ-6 кв.мм красная устанавливается на стандартную DIN-рейку 35 мм без инструментов - просто защёлкивается. Для правильного монтажа важно:

• Зачистить провод на длину 8–10 мм - чтобы жила плотно вошла в контактную часть
• Затянуть винт усилием, достаточным для фиксации, но без перегрузки - переусилие повредит контакты
• Установить торцевую пластину на крайнюю клемму в ряду - предотвращает случайное касание токоведущих частей и обеспечивает целостность сборки
• Не комбинировать с другими типами клемм без проверки совпадения шага крепления - все элементы должны быть одного типа и серии

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок. Материал корпуса имеет класс воспламеняемости V0, что исключает распространение пламени. Номинальное напряжение 800 В и рабочий ток 50 А обеспечивают безопасную эксплуатацию в большинстве промышленных цепей. Цветовая маркировка (красный) соответствует ГОСТ Р 50462 для фазных проводников.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает вибрацию и удары
• Стабильный контакт благодаря точному механизму винтового зажима - снижает риск нагрева и окисления
• Цветовая маркировка - ускоряет идентификацию фазы при обслуживании
• Долгий срок службы - минимизирует необходимость замены в процессе эксплуатации
• Подходит для многожильных и одножильных проводов - универсальность в применении

Ограничения применения

• Не предназначен для подключения проводов меньше 2,5 мм2 - возможен плохой контакт и выпадение жилы
• Не рекомендовано использование вне закрытых шкафов - отсутствует степень защиты IP, не защищена от внешних факторов
• Требует обязательной установки торцевой пластины - без неё есть риск поражения током при доступе к клемме
• Не подходит для частых подключений/отключений - винтовой механизм не рассчитан на оперативное переключение

Примеры использования

• Фазные провода в частотных преобразователях
• Подключение входных кабелей к автоматическим выключателям
• Распределение питания на модульные устройства (реле, терморегуляторы)
• Объединение нескольких проводов в одной фазе перед выходом на двигатель или освещение
• Сборка щитов в пищевой, химической и металлургической промышленности

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - используйте калибратор или штангенциркуль
• При использовании алюминиевых проводов - нанесите антиоксидантную пасту для предотвращения окисления
• Не затягивайте винт слишком сильно - это может деформировать контактную площадку и снизить срок службы
• При группировке нескольких клемм - соблюдайте минимальный интервал между ними, чтобы не перегревались соседние элементы
• Артикул yzn30-006-k04 - запасайте торцевые пластины от того же производителя (IEK), они имеют точное соответствие по форме и материалу
