Клемма заземляющая c 4-мя контактами винтовая OptiClip CMCG-4-QUATTRO-PE-I-(0,2-4)-PEN | 331801 КЭАЗ

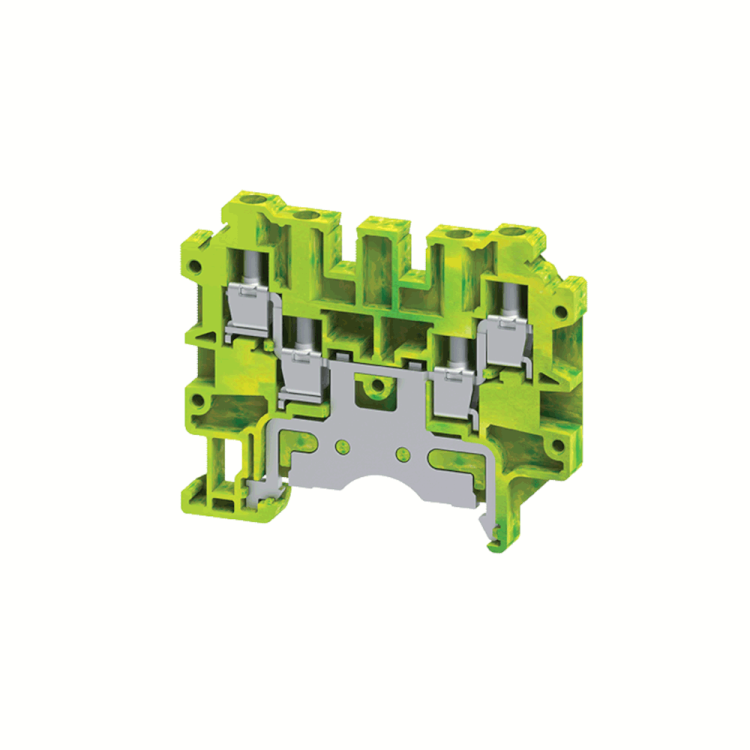

Клемма заземляющая винтовая с 4 контактами OptiClip CMCG-4-QUATTRO-PE-I-(0,2-4)-PEN от КЭАЗ предназначена для надежного и безопасного подключения заземляющих проводников в распределительных щитах. Эта модель обеспечивает одновременное соединение четырех проводов сечением до 4 мм2, что упрощает организацию системы заземления на DIN-рейке.

Назначение и область применения

Клемма OptiClip CMCG-4-QUATTRO-PE-I-(0,2-4)-PEN используется для создания единой точки заземления в электрических установках. Подходит для присоединения защитных проводников PE и PEN в бытовых, промышленных и коммерческих щитах. Применяется там, где требуется компактное и надежное соединение нескольких заземляющих жил - например, в автоматических выключателях, УЗО, модульной аппаратуре.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать проводник без повреждения жилы
• Рабочее сечение провода: 0,2–4 мм2 - поддерживает тонкие многожильные и одножильные провода
• Монтаж: на DIN-рейку или G-рейку - совместима со стандартными шинами в щитах
• Количество контактов: 4 - возможность подключения сразу четырех заземляющих проводов
• Цвет: желто-зеленый - соответствует международному стандарту цветовой маркировки заземления
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя
• Положение подключения: сбоку - удобная доступность для монтажа даже в плотно укомплектованных щитах
• Номинальное сечение: до 4 мм2 - максимальная нагрузка по сечению указана производителем

Совместимость и монтаж

Клемма OptiClip CMCG-4-QUATTRO-PE-I-(0,2-4)-PEN устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке - никаких дополнительных креплений не требует. Винты затягиваются отверткой с плоским лезвием. Обратите внимание: подключение осуществляется исключительно с боковой стороны - не допускается подвод проводов сверху или снизу. Диаметр винтового зажима рассчитан на провода до 4 мм2; использование более толстых проводов недопустимо.

Безопасность и стандарты

Клемма выполнена из материалов с классом горючести V0 согласно UL 94 - это гарантирует, что она не будет поддерживать горение при перегреве или коротком замыкании. Цветовая маркировка (желто-зеленый) соответствует ГОСТ IEC 60445 и IEC 60364, что обеспечивает единое понимание функции проводника в цепях заземления. Соответствие требованиям безопасности делает её подходящей для использования в любых электротехнических системах, подлежащих сертификации.

Преимущества

• Четыре входа в одном устройстве - экономят место в щите и снижают количество соединений
• Удобный боковой доступ - легко работать даже при ограниченном пространстве
• Стандартный цвет - сразу видно, что это заземление, снижает риск ошибок при обслуживании
• Высокая механическая прочность - винтовые зажимы не ослабевают при вибрации
• Самозатухающий материал - повышает пожаробезопасность всей установки

Ограничения применения

• Не предназначен для подключения проводов сечением более 4 мм2 - возможен перегрев и потеря контакта
• Не использовать в условиях постоянного воздействия воды или агрессивных сред - IP-класс не указан, значит, защита только от пыли и случайного попадания капель
• Не рекомендуется применять в качестве основного соединения в силовых цепях выше 100 А - только для заземления и защиты
• Подходит только для медных проводов - не предназначена для алюминиевых или многожильных проводов с опрессовкой без наконечников

Примеры использования

• Объединение заземляющих проводов от нескольких автоматов в одном ряду щита
• Подключение защитного проводника от УЗО, дифференциального автомата и розеточных групп
• Создание общей точки заземления в распределительном щите промышленного оборудования
• Использование в системах TN-S и TN-C-S для присоединения PEN-проводника

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину, достаточную для полного входа в зажим - обычно 8–10 мм
• Для многожильных проводов используйте наконечники типа НШВИ - так контакт будет надежнее
• Проверяйте затяжку винтов через год после установки - особенно в условиях вибраций (например, на станках)
• Не смешивайте провода разного сечения в одной клемме - лучше использовать отдельные клеммы для каждого
• При сборке щита оставьте свободное пространство вокруг клеммы - это упростит последующий осмотр и ремонт
