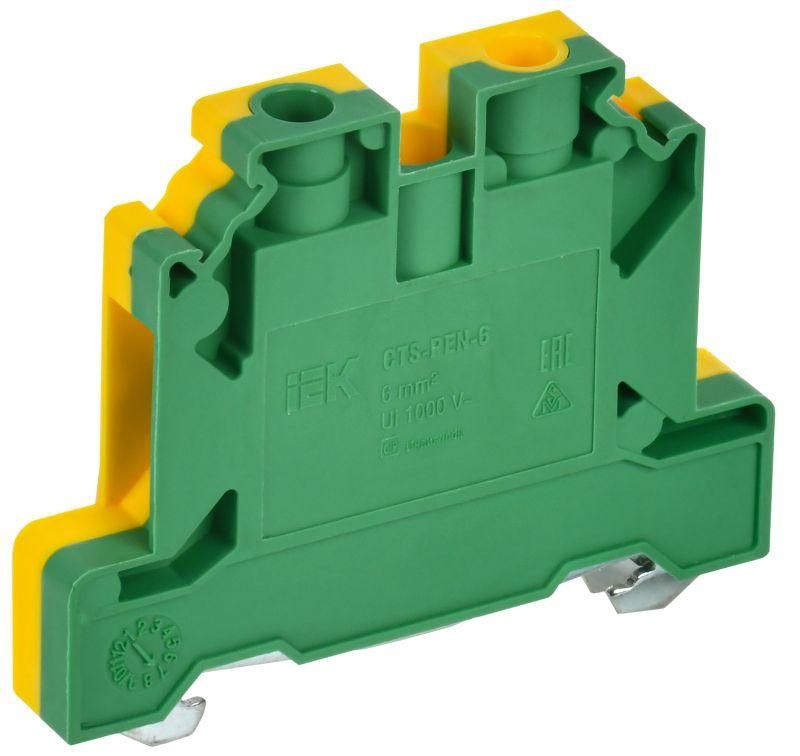

Колодка клеммная CTS-PEN ARMAFIX земля 6кв.мм желт./зел. IEK YCT11-00-K52-006

Колодка клеммная CTS-PEN земля 6 кв.мм желто-зеленая от IEK предназначена для надежного подключения заземляющих проводов в распределительных щитах и промышленных системах. Артикул yct11-00-k52-006 соответствует требованиям к цветовой маркировке заземления и совместима с DIN-рейкой 35 мм.

Назначение и область применения

Колодка клеммная CTS-PEN земля 6 кв.мм желто-зеленая используется исключительно для подключения заземляющих проводников. Цвет желто-зеленый соответствует ГОСТ Р 50462 и международному стандарту IEC 60446, что обеспечивает быстрое визуальное определение цели контакта. Применяется в электрощитах жилых, коммерческих и промышленных объектов - для заземления оборудования, шкафов, трубопроводов, металлических конструкций. Подходит для систем TN-S, TT, IT.

Технические характеристики

• Количество полюсов: 1
• Поперечное сечение проводника: 0,2–6 мм2 - поддерживает медные и многожильные провода до 6 кв.мм
• Тип соединения: винтовой зажим с высоким контактным усилием
• Номинальное напряжение: 1000 В - безопасно для сетей до 1 кВ
• Рабочая температура: от –40 C до +85 C - работает в холодных помещениях и нагреваемых зонах
• Материал корпуса: полиамид PA - устойчив к механическим нагрузкам, химикатам и УФ-излучению
• Ширина ячейки: 8 мм - компактный формат для плотной укладки на рейке
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Позиция подключения: сверху - удобно для прокладки проводов в ограниченном пространстве
• Цвет: желто-зеленый - стандартизированная маркировка заземления

Совместимость и монтаж

Колодка CTS-PEN земля 6 кв.мм желто-зеленая легко монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защелкнуть её на направляющую до характерного щелчка. Кабель вводится сверху, затягивается винтом. Максимальное сечение 6 мм2 требует предварительной зачистки изоляции на 8–10 мм. Не используйте инструменты с острыми губками - можно повредить внутреннюю пластину. Винты затягиваются рукой; дополнительное усилие не требуется - перегрузка снижает срок службы.

Безопасность и стандарты

Клеммы серии CTS соответствуют требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Цветовая маркировка выполнена в соответствии с ГОСТ Р 50462. Напряжение 1000 В обеспечивает работу в системах до 690 В переменного тока и 1500 В постоянного тока. Материал корпуса - самозатухающий полиамид, не поддерживающий горение.

Преимущества

• Высокое контактное усилие винтового зажима - минимизирует риск ослабления соединения при вибрации
• Универсальная совместимость с большинством DIN-реек и модульных щитов
• Стандартный цвет - исключает ошибки при монтаже и проверках
• Устойчивость к широкому диапазону температур - подходит для улицы, холодных цехов, тепловых камер
• Пластиковый корпус не проводит ток - безопасен при обслуживании под напряжением других элементов

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможна оксидация и потеря контакта
• Запрещено использовать для фазных или нулевых проводников - только для заземления
• Не рассчитана на частую переподключение - более 5–7 циклов может повредить резьбу винта
• Не следует применять в средах с повышенной влажностью без защиты (например, в бассейнах, парилках) - хотя IP-класс не указан, материал не герметичен

Примеры использования

• Подключение заземляющего провода от корпуса ЧПУ станка в электрощите цеха
• Объединение нескольких заземляющих проводов от светильников в офисном помещении
• Присоединение контура заземления к распределительному щиту в многоэтажном доме
• Соединение заземляющей шины с металлической рамой вентиляционного канала

Практические советы

• Перед монтажом всегда проверяйте сечение провода - превышение 6 мм2 вызывает плохой контакт и перегрев
• Для многожильных проводов используйте наконечники типа НШВИ - они предотвращают выдавливание жил при затяжке
• При группировке нескольких клемм CTS-PEN оставляйте минимальный зазор 5 мм между соседними - для доступа отвертки
• Артикул yct11-00-k52-006 совместим с другими клеммами серии CTS - можно комбинировать с фазными и нулевыми аналогами в одном ряду
• Проверяйте затяжку винта через 1–2 месяца после первого запуска системы - особенно в условиях вибрации
