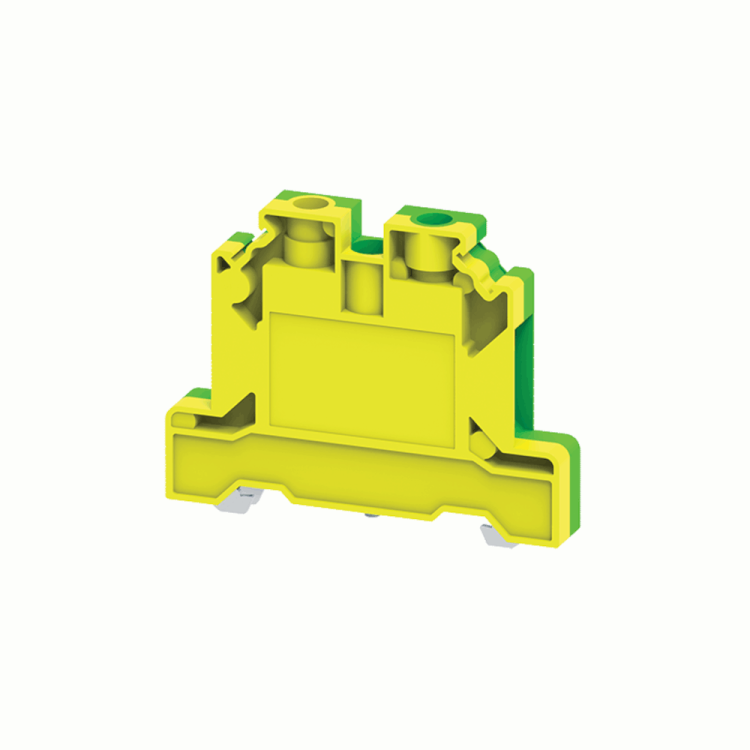

Клемма заземляющая 6 кв.мм винтовая OptiClip CGT-6-PE-I-(0,2-6)-PEN - 289788 КЭАЗ

Клемма заземляющая винтовая CGT-6-PE-I-(0,2-6)-PEN 6 кв.мм от КЭАЗ Optima - это надежное решение для создания заземляющих цепей в электрощитах и распределительных шкафах. Устройство позволяет безопасно соединять медные провода сечением от 0,2 до 6 кв.мм через винтовой контакт на DIN-рейке, обеспечивая устойчивую связь с системой защиты.

Назначение и область применения

Клемма заземляющая винтовая CGT-6-PE-I-(0,2-6)-PEN 6 кв.мм используется для присоединения заземляющих проводников к шине PEN или PE в распределительных устройствах. Применяется в щитах автоматизации, управления, освещения, силовой и слаботочной аппаратуры. Подходит для установки в промышленных, коммерческих и жилых объектах, где требуется стандартизированная система заземления.

Технические характеристики

• Тип соединения: винтовое - фиксация провода с помощью зажимного винта
• Диапазон сечений проводников: 0,2–6 кв.мм - подходит для тонких многожильных и одножильных медных проводов
• Монтаж: на DIN-рейку или G-рейку - совместима со стандартными рейками шириной 35 мм
• Количество контактов: 2 - один вход для провода, один выход для перемычки между клеммами
• Количество уровней: 1 - компактная конструкция без перегрузки места на рейке
• Положение подключения: сбоку - удобно для прокладки проводов в плотных шкафах
• Цвет: желто-зеленый - соответствует цветовому коду заземления по ГОСТ
• Класс горючести изоляции: V0 - материал самозатухающий, не распространяет пламя

Совместимость и монтаж

Клемма заземляющая винтовая CGT-6-PE-I-(0,2-6)-PEN 6 кв.мм устанавливается на стандартную DIN-рейку без дополнительных креплений. Для монтажа просто защелкните её на рейку. Провод вставляется в боковое отверстие и зажимается винтом. Максимальное усилие затяжки - не более 0,4 Нм, чтобы не повредить внутреннюю часть. Перемычка между соседними клеммами выполняется гибким проводником того же сечения. Обязательно проверьте плотность прилегания жилы после затяжки - провод не должен выскальзывать при легком потягивании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу горючести V0 (по UL 94) - изоляция не поддерживает горение. Цветовая маркировка желто-зеленая соответствует ГОСТ 33542-2015 (IEC 60445) для заземляющих проводников. Конструкция исключает случайное замыкание на фазу благодаря изолированным корпусу и расположению контактов.

Преимущества

• Простота монтажа - не требует инструментов кроме отвертки
• Стабильный контакт - винтовой зажим предотвращает окисление и ослабление связи
• Компактность - занимает минимум места на рейке, идеально для плотной компоновки
• Готовая цветовая идентификация - сразу видно, что это заземление
• Поддержка малых сечений - можно использовать даже тонкие провода 0,2 кв.мм

Ограничения применения

• Не предназначен для алюминиевых проводов - только для меди
• Максимальное сечение - 6 кв.мм; нельзя подключать провода больше этого значения
• Не рассчитана на высокие токовые нагрузки - применяется только для заземления, не для фазных или нулевых проводников
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Подключение заземляющего провода от металлического корпуса частотного преобразователя
• Объединение нескольких заземляющих проводов от станков на одной DIN-рейке
• Разводка PE-шин в щите управления насосной станцией
• Формирование контура заземления в распределительном щите жилого дома

Практические советы

• Перед монтажом зачистите конец провода на 8–10 мм - слишком длинная зачистка может вызвать замыкание
• Используйте только медные провода с хорошей гибкостью - жесткий провод плохо фиксируется
• Проверяйте затяжку винта через несколько дней после установки - первичная деформация жилы может ослабить контакт
• При использовании в группе - располагайте клеммы с интервалом, чтобы не мешали друг другу при обслуживании
• CGT-6-PE-I-(0,2-6)-PEN 6 кв.мм от КЭAZ Optima - оптимальный выбор для проектов, где важна надежность и соответствие нормам
