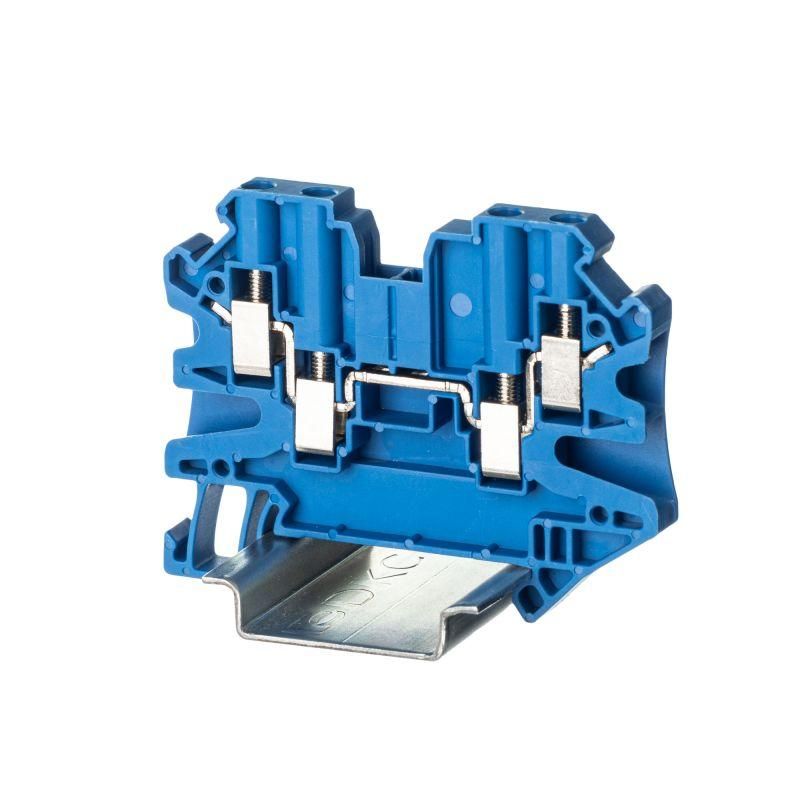

Клемма проходная , винтовой зажим, 4 точки подключения, кв.мм, синяя - TUR-4-QUATTRO-BU ДКС

Клемма проходная винтовой зажим 4 точки подключения 4 кв.мм синяя от DKC (ДКС) - надёжное решение для последовательного соединения четырёх проводов на DIN-рейке. Артикул tur-4-quattro-bu подходит для слаботочных и силовых цепей с током до 32 А.

Назначение и область применения

Эта клемма используется для создания последовательных соединений между проводниками в распределительных щитах, автоматических выключателях, контроллерах и других устройствах на DIN-рейке. Подходит для монтажа в промышленном оборудовании, системах автоматизации, конвейерах, станках и бытовых щитах. Четыре точки подключения позволяют легко организовать цепочки без дополнительных перемычек.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактов: 4
• Диапазон сечений провода: 0,14–6 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Рабочая температура: от –40 C до +105 C
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина: 6,2 мм
• Высота: 47,5 мм
• Цвет корпуса: синий
• Материал изоляции: термопласт (PA 6.6)
• Класс горючести: V0 (UL-94) - самозагасающий материал
• Положение подключения: сбоку
• Требуется замыкающая пластина: да
• Количество каналов для перемычек: 2

Совместимость и монтаж

Клемма устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы необходимо использовать комплектную замыкающую пластину - она обеспечивает электрическую связь между соседними клеммами в ряду. Каждый контакт зажимает провод винтом; рекомендуется затягивать моментом, достаточным для плотного контакта, но без перегрузки - повреждение жилы возможно при чрезмерном усилии. Провода зачищаются на 8–10 мм. Установка выполняется вручную - специальный инструмент не требуется.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 - он не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Это соответствует требованиям UL-94 и обеспечивает безопасность при возможных перегревах. Номинальное напряжение 1000 В позволяет применять клемму в высоковольтных цепях, включая системы управления и освещения. Рабочий температурный диапазон (-40…+105 C) делает её пригодной для использования в суровых условиях - от холодных складов до нагретых машинных залов.

Преимущества

• Чёткая маркировка и синий цвет корпуса упрощают визуальное различение цепей
• Два канала для вставных перемычек позволяют легко соединить несколько клемм в цепочку без пайки
• Узкий профиль (6,2 мм) экономит место на рейке - можно разместить больше элементов
• Стандартный винтовой зажим совместим с любыми отвертками - не требует специальных инструментов
• Материал PA 6.6 устойчив к механическим нагрузкам и химическим воздействиям

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - риск деформации жил при затяжке
• Замыкающие пластины не входят в комплект - их нужно заказывать отдельно
• Подключение осуществляется только сбоку - нельзя подвести провод сверху/снизу
• Не рассчитана на частые демонтажи - многократное открывание зажима снижает надёжность контакта
• Максимальное сечение 6 мм2 исключает использование крупногабаритных кабелей (например, 10 мм2 и выше)

Примеры использования

• Соединение нескольких датчиков в цепь питания PLC
• Разводка сигналов управления в шкафах ЧПУ
• Объединение выходов реле в одном модуле
• Распределение фазы или нуля между несколькими автоматами
• Создание временных тестовых цепей в сервисных работах

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 0,14–6 мм2 - меньшие или большие жилы не будут надёжно зажаты
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать выпадения жил
• При сборке ряда клемм всегда устанавливайте замыкающую пластину - без неё цепь будет разрываться между элементами
• При использовании в условиях вибраций (станки, транспорт) дополнительно закрепите клемму клеем или хомутом
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска - первичная усадка провода может ослабить контакт
• Артикул tur-4-quattro-bu совместим с другими клеммами серии DKC (ДКС) - можно комбинировать с аналогичными изделиями одной серии
