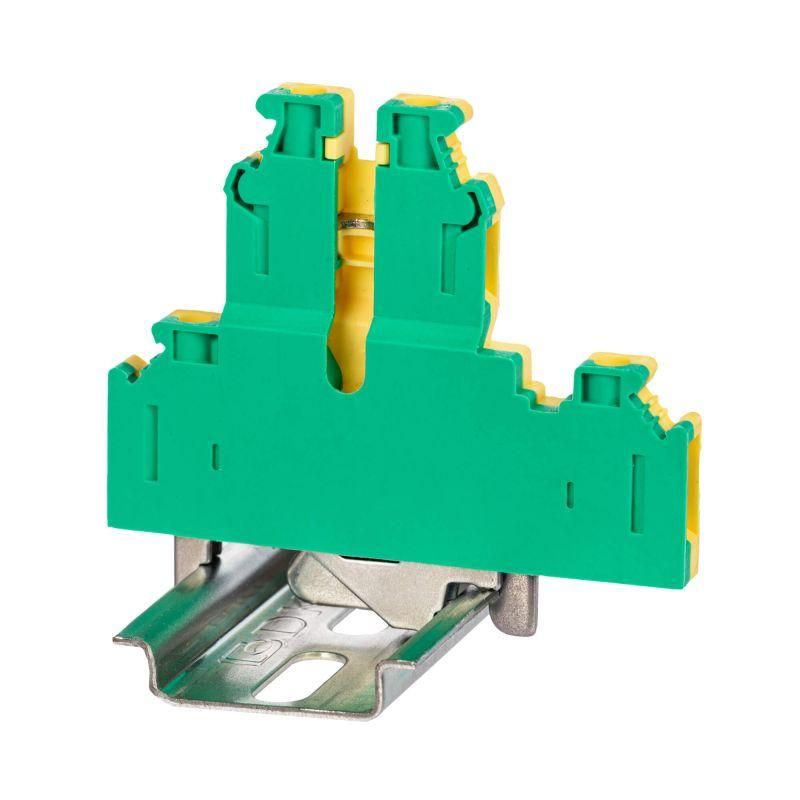

Клемма заземления двухуровневая, винтовой зажим, 4 точки подключения, кв.мм ж/з | KRUKB-5-PE DKC ДКС

Клемма заземления двухуровневая винтовой зажим 4 точки подключения 4 кв.мм DKC, ГСИ - надёжный элемент для группового заземления нескольких проводников на DIN-рейке. Подходит для промышленного оборудования, щитов автоматики и систем безопасности. Артикул krukb-5-pe, бренд DKC.

Назначение и область применения

Эта клемма используется для объединения до четырёх заземляющих проводников в одной точке. Применяется в распределительных щитах, на станках, конвейерах, системах освещения и других объектах, где требуется единая шина заземления. Удобна для монтажа в компактных щитах благодаря малой ширине и вертикальному расположению контактов.

Технические характеристики

• Количество контактных точек: 4 (два уровня по 2 контакта каждый)
• Тип зажима: винтовой - обеспечивает прочное и долговечное соединение
• Диапазон сечений проводов: 0,2–4 мм2 - подходит для тонких жил и основных заземляющих проводников
• Способ монтажа: фиксация на DIN-рейку типа OMEGA
• Габариты: высота 62 мм, ширина 6,2 мм, глубина 6,7 мм
• Рабочая температура: от –40 C до +105 C - устойчив к экстремальным условиям
• Материал корпуса: термопласт PA 6.6 (нейлон) с классом горючести V0 UL-94
• Цвет: желто-зелёный - соответствует стандарту заземления
• Положение подключений: сбоку - удобно для прокладки проводов вдоль рейки

Совместимость и монтаж

Клемма DKC, артикул krukb-5-pe, совместима с любыми DIN-рейками стандарта EN 60715 (OMEGA). Для установки достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Каждый винт затягивается отверткой с плоским лезвием. Провода вставляются в гнёзда до упора, затем плотно фиксируются. Обязательно проверьте, что сечение провода попадает в допустимый диапазон - более толстые провода не войдут, тонкие могут плохо зажаться.

Безопасность и стандарты

• Класс горючести V0 - материал самозагасает после удаления источника огня
• Цветовая маркировка - соответствие IEC 60446 (жёлто-зелёный = заземление)
• Устойчивость к перепадам температур - работает в холодных цехах и нагреваемых помещениях

Преимущества

• Двухуровневая конструкция позволяет экономить место на рейке - вместо двух одиночных клемм одна двойная
• Чёткая разметка уровней снижает риск ошибок при монтаже
• Надёжный винтовой зажим предотвращает ослабление соединения при вибрациях
• Материал корпуса устойчив к химическим воздействиям и механическим нагрузкам

Ограничения применения

• Не предназначен для подключения проводов сечением больше 4 мм2 - возможен перегрев и повреждение зажима
• Не рекомендуется использовать в условиях постоянной влажности без дополнительной защиты - хотя IP-класс не указан, корпус не герметичен
• Запрещено применять в цепях переменного тока выше 1000 В - клемма рассчитана только на заземляющие цепи низкого напряжения

Примеры использования

• Объединение заземляющих проводов от трёх двигателей и одного ШУ в одном щите
• Подключение заземления к металлическому корпусу ЧПУ станка через несколько точек
• Формирование общей шины заземления в распределительном щите на производстве
• Сборка системы защитного заземления в холодильных камерах - благодаря рабочему диапазону до –40 C

Практические советы

• Перед монтажом убедитесь, что все провода зачищены на 8–10 мм - слишком длинная часть может выйти из зажима
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить внутреннюю пластиковую втулку
• Проверяйте качество соединения легким потягиванием провода после монтажа
• Для многожильных проводов используйте наконечники - они увеличат срок службы контакта
• При замене старой клеммы - убедитесь, что новая имеет ту же ширину (6,2 мм) и тип крепления
